Nên yêu cầu định dạng File 3D nào khi thuê dịch vụ scan - STP, STL, OBJ hay PDF?
Nên yêu cầu định dạng File 3D nào khi thuê dịch vụ scan - STP, STL, OBJ hay PDF?
Nên yêu cầu định dạng File 3D nào khi thuê dịch vụ scan - STP, STL, OBJ hay PDF?
Khi thuê dịch vụ scan 3D, nhiều doanh nghiệp thường chỉ quan tâm đến độ chính xác của dữ liệu mà chưa chú ý đến định dạng File 3D được bàn giao sau dự án. Trên thực tế, mỗi loại file như STP, STL, OBJ hay PDF đều phục vụ những mục đích khác nhau như thiết kế ngược, gia công CNC, in 3D hoặc kiểm tra chất lượng. Việc lựa chọn đúng định dạng File 3D ngay từ đầu sẽ giúp doanh nghiệp khai thác hiệu quả dữ liệu và tránh phát sinh chi phí xử lý về sau.
Các định dạng File 3D phổ biến sau scan 3D
1. Định dạng file 3D đầu ra sau khi scan là gì và gồm những loại nào?
Sau khi hoàn thành quá trình scan 3D, dữ liệu có thể được xuất dưới nhiều định dạng File 3D khác nhau. Tùy theo yêu cầu của dự án và khách hàng, đơn vị thực hiện sẽ xử lý và bàn giao các loại file phù hợp:
File lưới tam giác (Mesh) như STL, OBJ: Đây là dạng dữ liệu mô tả hình học bề mặt của vật thể bằng hàng triệu tam giác nhỏ liên kết với nhau, giúp tái hiện chính xác hình dạng bên ngoài của đối tượng được scan.
File CAD kỹ thuật như STP, XT, IGS: Đây là dữ liệu hình học được xây dựng theo các bề mặt, đường cong và đặc tính kỹ thuật, cho phép mô hình được biểu diễn dưới dạng CAD tiêu chuẩn thay vì lưới tam giác.
File báo cáo đo kiểm như PDF, Excel: Đây thực chất không phải file 3D, chỉ là dạng dữ liệu tổng hợp kết quả phân tích và so sánh giữa đối tượng thực tế với mô hình tham chiếu, bao gồm các thông số kích thước, sai số và dữ liệu kiểm tra.
File đám mây điểm (Point Cloud) như ASC, XYZ, PLY: Đây là dữ liệu quét gốc bao gồm hàng triệu điểm tọa độ trong không gian 3D, lưu giữ thông tin hình học của vật thể trước khi được xử lý hoặc chuyển đổi sang các định dạng khác.
2. Nên chọn định dạng file 3D nào cho từng mục đích sử dụng?
Không có một định dạng File 3D nào phù hợp cho mọi nhu cầu. Việc lựa chọn định dạng phù hợp cần dựa trên mục đích sử dụng cuối cùng, quy trình làm việc và yêu cầu kỹ thuật của doanh nghiệp.
Khi cần in 3D hoặc lưu trữ mô hình: STL và OBJ là hai định dạng được sử dụng phổ biến nhất vì dễ chia sẻ, tương thích với hầu hết phần mềm in 3D và đáp ứng tốt nhu cầu tạo mẫu nhanh hoặc lưu giữ hình dạng sản phẩm.
Khi cần thiết kế ngược: Nên yêu cầu các định dạng CAD như STP, XT hoặc IGS để kỹ sư có thể chỉnh sửa mô hình, thay đổi kích thước, xây dựng lại bản vẽ kỹ thuật và tích hợp trực tiếp vào các phần mềm như SolidWorks, NX, Creo hoặc CATIA.
Khi cần gia công CNC: STP và XT thường là lựa chọn ưu tiên vì đây là dữ liệu CAD có độ chính xác hình học cao, hỗ trợ tốt cho quá trình lập trình CAM và đảm bảo yêu cầu kỹ thuật trong sản xuất cơ khí chính xác.
Khi cần kiểm tra chất lượng sản phẩm: Doanh nghiệp nên yêu cầu báo cáo PDF hoặc Excel kèm dữ liệu đo kiểm để đánh giá sai số kích thước, kiểm tra dung sai và nhanh chóng xác định các vị trí không đạt yêu cầu chất lượng.
Khi cần khảo sát hiện trạng hoặc xử lý dữ liệu chuyên sâu: Các định dạng Point Cloud như ASC, XYZ hoặc PLY sẽ phù hợp hơn vì lưu trữ trực tiếp dữ liệu quét gốc với mật độ điểm cao, phục vụ cho các công việc phân tích, dựng mô hình hoặc xử lý dữ liệu tiếp theo.

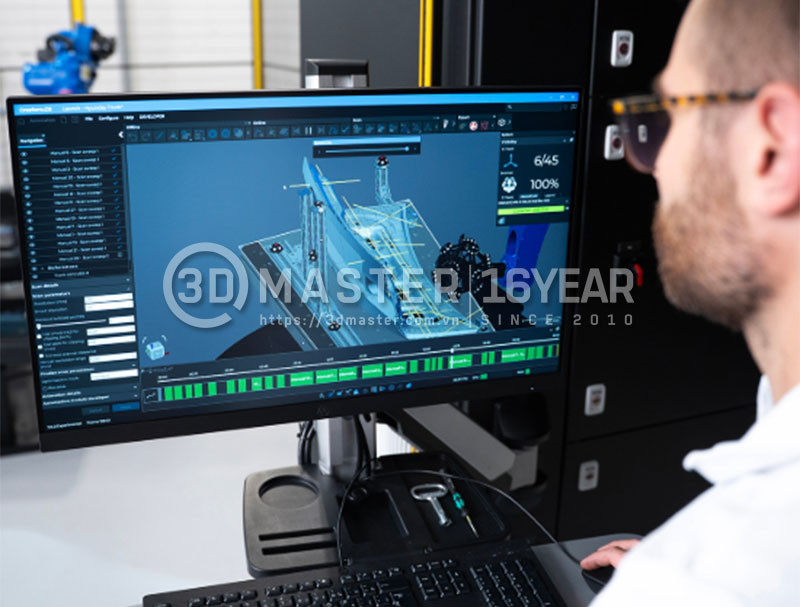

Scan 3D có thể xuất ra nhiều loại dữ liệu khác nhau
3. Bảng so sánh nhanh STP, STL, OBJ, XT và PDF
Mặc dù có rất nhiều định dạng File 3D khác nhau được tạo ra từ quá trình scan 3D hoặc xử lý dữ liệu scan, nhưng các định dạng như STL, OBJ, STP, XT, IGS, PDF là những loại phổ biến nhất trong thực tế.
Định dạng
Có thể chỉnh sửa thiết kế
Phù hợp thiết kế ngược
Phù hợp in 3D
Phù hợp gia công CNC
Phù hợp đo kiểm
STL
Không
Hạn chế
Có
Không
Hạn chế
OBJ
Không
Hạn chế
Có
Không
Hạn chế
STP (STEP)
Có
Có
Có thể chuyển đổi
Có
Có
XT (Parasolid)
Có
Có
Có thể chuyển đổi
Có
Có
PDF
Không
Không
Không
Không
Có
Tóm lại, STL và OBJ phù hợp khi doanh nghiệp cần mô hình 3D để trực quan hóa hoặc in 3D. STP và XT là lựa chọn tối ưu cho các dự án thiết kế ngược, chỉnh sửa kỹ thuật và gia công CNC.
Trong khi đó, PDF không phải là File 3D nhưng lại là tài liệu quan trọng để đánh giá sai số và kiểm soát chất lượng sản phẩm sau khi scan.
4. Những sai lầm phổ biến khi yêu cầu định dạng File 3D sau scan
Nhiều doanh nghiệp đầu tư chi phí scan 3D nhưng vẫn không thể sử dụng dữ liệu hiệu quả do yêu cầu sai định dạng File 3D ngay từ đầu. Điều này có thể làm phát sinh thêm thời gian xử lý, chi phí chuyển đổi dữ liệu hoặc thậm chí phải thực hiện lại dự án.
Chỉ yêu cầu file STL nhưng lại muốn chỉnh sửa thiết kế: STL chỉ chứa dữ liệu lưới tam giác nên gần như không thể chỉnh sửa như file CAD kỹ thuật.
Yêu cầu file Point Cloud khi thực tế cần gia công CNC: Dữ liệu đám mây điểm chứa hàng triệu tọa độ đo đạc nhưng không thể đưa trực tiếp vào quy trình sản xuất.
Không yêu cầu báo cáo đo kiểm khi cần nghiệm thu sản phẩm: Điều này khiến doanh nghiệp thiếu cơ sở đánh giá chất lượng và đối chiếu với dung sai thiết kế.
Không thống nhất định dạng file với bộ phận kỹ thuật trước khi scan: Dẫn đến việc dữ liệu bàn giao không tương thích với phần mềm CAD/CAM doanh nghiệp đang sử dụng.
Chỉ nhận một loại file duy nhất: Khi nhu cầu phát sinh sau này, doanh nghiệp có thể phải thuê chuyển đổi dữ liệu hoặc scan lại sản phẩm.
Việc lựa chọn đúng định dạng File 3D sẽ giúp doanh nghiệp khai thác tối đa giá trị của dữ liệu scan, từ thiết kế ngược, gia công CNC, in 3D đến kiểm tra chất lượng sản phẩm. Nếu chưa biết nên yêu cầu định dạng nào, hãy trao đổi với đơn vị thực hiện ngay từ đầu để được tư vấn phù hợp với nhu cầu sử dụng thực tế.
3D Master hiện cung cấp dịch vụ scan 3D, thiết kế ngược , đo kiểm 3D và bàn giao đầy đủ các định dạng dữ liệu như STP, XT, IGS, STL, OBJ, Point Cloud cùng báo cáo sai số PDF, giúp doanh nghiệp dễ dàng ứng dụng vào thiết kế, sản xuất và kiểm soát chất lượng
