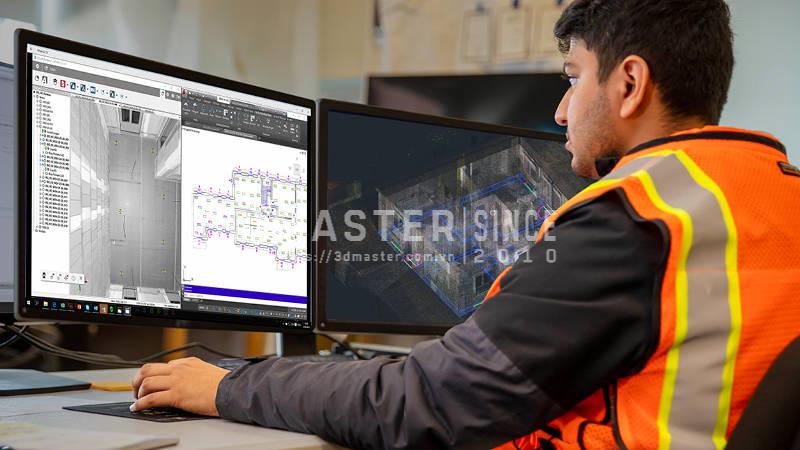

Hồ sơ hoàn công là cơ sở quan trọng để quản lý, sửa chữa và cải tạo công trình sau thi công. Tuy nhiên, bản vẽ thiếu thông tin hoặc không phản ánh đúng hiện trạng có thể khiến quá trình triển khai phát sinh chi phí và kéo dài tiến độ. Công nghệ scan 3D giúp thu thập dữ liệu không gian, tái hiện hiện trạng công trình và hỗ trợ lập bản vẽ hoàn công chính xác hơn. Nhờ đó, chủ đầu tư, kỹ sư và nhà thầu có thêm cơ sở để hạn chế sai sót trước khi thi công.
Hồ sơ hoàn công là tập hợp tài liệu ghi nhận quá trình thi công và tình trạng thực tế của công trình sau khi hoàn thành. Tùy loại công trình và yêu cầu pháp lý, hồ sơ có thể bao gồm bản vẽ hoàn công, tài liệu nghiệm thu và các giấy tờ liên quan.
Hồ sơ này giúp chủ đầu tư và đơn vị quản lý nắm được những hạng mục đã thi công, làm cơ sở cho công tác vận hành, bảo trì và sửa chữa về sau.
Bản vẽ thiết kế và bản vẽ hoàn công có điểm khác biệt quan trọng: Bản vẽ thiết kế thể hiện phương án dự kiến trước khi thi công, còn bản vẽ hoàn công phản ánh những thay đổi và kích thước thực tế đã được xác nhận sau thi công.
Những vấn đề thường gặp khi công trình thiếu bản vẽ gốc hoặc hồ sơ không được cập nhật gồm:
Khi cải tạo, sửa chữa hoặc nâng cấp công trình, hồ sơ hoàn công chính xác giúp kỹ sư xác định vị trí cần can thiệp, đánh giá điều kiện hiện hữu và hạn chế các thay đổi ngoài dự kiến. Đây cũng là cơ sở để lập phương án thi công phù hợp với thực tế.
Hồ sơ hoàn công thiếu chính xác khiến đội ngũ thi công phải xử lý các vấn đề chưa được dự tính trong kế hoạch. Đối với công trình cải tạo, sai lệch giữa bản vẽ và hiện trạng có thể làm tăng chi phí nhân công, vật liệu và thời gian triển khai.
Theo nghiên cứu, chi phí làm lại có thể chiếm tới 5% tổng chi phí xây dựng. Nó cho thấy việc phát hiện sai lệch sớm và chuẩn bị dữ liệu hiện trạng đáng tin cậy có thể giúp hạn chế lãng phí.

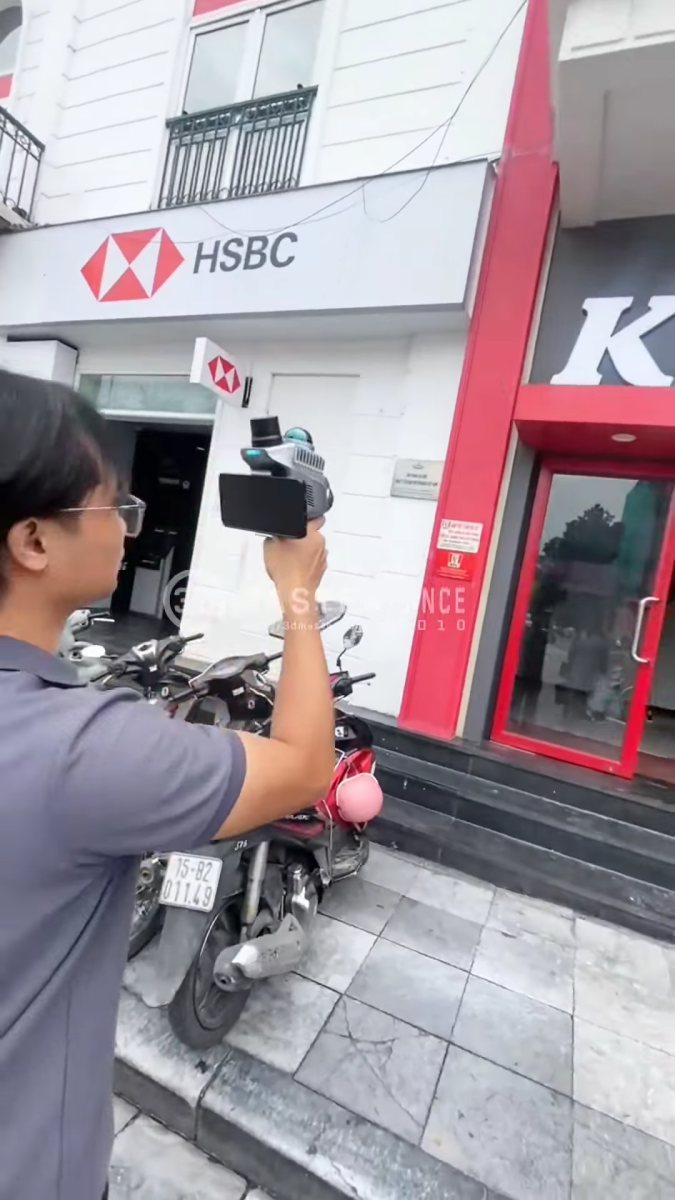

Scan 3D sử dụng các phép đo để ghi nhận hình dạng và vị trí bề mặt của công trình, tạo thành tập hợp dữ liệu không gian số.
So với phương pháp đo thủ công từng điểm, công nghệ này có thể thu thập lượng lớn dữ liệu trong thời gian ngắn, giúp kỹ sư có thêm thông tin để lập bản vẽ và đánh giá hiện trạng.
Các lợi ích chính gồm:
Tuy nhiên, dữ liệu quét 3D không tự động trở thành hồ sơ hoàn công hoàn chỉnh. Đơn vị thực hiện vẫn cần xử lý dữ liệu, kiểm tra độ chính xác, xác minh thông tin thi công và lập tài liệu theo yêu cầu của dự án. Những chi tiết bị che khuất hoặc nằm bên trong kết cấu cũng có thể cần phương pháp khảo sát bổ sung.
Để dữ liệu quét có thể phục vụ hiệu quả cho việc lập bản vẽ và cải tạo công trình, quy trình thực hiện cần bảo đảm sự liên kết giữa khảo sát, thu thập dữ liệu, xử lý và kiểm tra kết quả.
Bước 1: Khảo sát công trình
Xác định phạm vi cần quét, mục đích sử dụng dữ liệu, yêu cầu độ chính xác và những khu vực khó tiếp cận. Đây là cơ sở để lựa chọn thiết bị và phương án đo phù hợp.
Bước 2: Quét 3D hiện trạng
Sử dụng máy quét laser 3D để thu thập dữ liệu tại các vị trí đã xác định. Số lượng trạm quét và cách bố trí thiết bị cần bảo đảm độ bao phủ phù hợp, hạn chế vùng bị che khuất.
Bước 3: Xử lý dữ liệu quét
Ghép các lần quét thành hệ dữ liệu thống nhất, kiểm tra độ đầy đủ và loại bỏ dữ liệu nhiễu khi cần thiết. Kết quả thường được thể hiện dưới dạng đám mây điểm.
Bước 4: Lập bản vẽ hoàn công hoặc mô hình 3D
Dựa trên dữ liệu đã xử lý để dựng bản vẽ mặt bằng, mặt đứng, mặt cắt hoặc mô hình 3D theo yêu cầu. Các thông tin cần thiết phải được kiểm tra và bổ sung trước khi sử dụng làm tài liệu kỹ thuật.
Bước 5: Kiểm tra và bàn giao
Đối chiếu kết quả với yêu cầu dự án, kiểm tra các kích thước quan trọng và xác minh những thay đổi trong quá trình thi công. Sau đó, bàn giao bản vẽ, mô hình và dữ liệu số theo định dạng đã thống nhất.
Quy trình này giúp biến dữ liệu quét thành tài liệu có thể sử dụng trong thực tế. Chất lượng đầu ra vẫn phụ thuộc vào phương án khảo sát, thiết bị, quy trình xử lý và công tác kiểm tra kỹ thuật.
Ứng dụng quét 3D trong hoàn công và cải tạo công trình
Công nghệ quét 3D linh hoạt đáp ứng mọi loại hình công trình từ quy mô dân dụng đến công nghiệp phức tạp:
Bên cạnh máy quét, năng lực xử lý dữ liệu và kinh nghiệm triển khai cũng ảnh hưởng trực tiếp đến hiệu quả ứng dụng.
3D Master là đơn vị phân phối chính thức các giải pháp quét 3D của AMETEK Creaform tại Việt Nam, với hơn 10 năm kinh nghiệm trong lĩnh vực công nghệ 3D.
Doanh nghiệp cung cấp thiết bị và hỗ trợ kỹ thuật, giúp khách hàng lựa chọn giải pháp phù hợp với nhu cầu thực tế.
Những lợi thế của 3D Master gồm:
Với những dự án cần lập hồ sơ hiện trạng, cải tạo công trình hoặc số hóa dữ liệu phục vụ thiết kế, việc xác định đúng phương án quét ngay từ đầu giúp hạn chế dữ liệu thiếu hụt và giảm công sức khảo sát bổ sung.
Tóm lại, hồ sơ hoàn công chính xác là cơ sở quan trọng giúp quản lý, cải tạo và sửa chữa công trình hiệu quả hơn. Ứng dụng công nghệ scan 3D giúp thu thập dữ liệu hiện trạng chi tiết, hỗ trợ lập bản vẽ sát thực tế và hạn chế sai sót trong quá trình thi công. Với giải pháp phù hợp, doanh nghiệp có thể giảm chi phí phát sinh, kiểm soát tiến độ và nâng cao hiệu quả triển khai dự án. Liên hệ 3D Master để được tư vấn giải pháp scan 3D đáp ứng nhu cầu số hóa hiện trạng công trình.
