Faro Creaform HandySCAN MAX EVO Elite™ (NEW)

HandySCAN MAX EVO Elite™ – Máy quét 3D cầm tay Metrology Grade dành cho chi tiết kích thước lớn

Faro Creaform HandySCAN MAX EVO Elite™ (NEW)

Giá: Liên hệ
  • Manufacturer: Creaform/Canada, compliant with the international metrology standard ISO/IEC 17025.

  • A Metrology-grade handheld 3D scanner designed for measurement, quality inspection, and the digitization of large-scale parts.

  • Offers an accuracy of up to 0.075 mm and a scanning speed of 2,250,000 measurements per second.

  • Equipped with 38 Class 2M blue laser lines combined with a laser pointer, enabling efficient scanning on various surface types.

  • Integrates photogrammetry technology to maintain high accuracy when measuring large objects.

  • Features a maximum scanning area of 2.0 × 2.4 m, suitable for parts ranging from 1–15 m in size.

  • Equipped with a 12 MP camera and augmented reality (AR) technology for intuitive scan monitoring.

  • Delivers flexible performance in both factory and field environments, meeting demanding industrial inspection requirements.

  • Weighing only 1.22 kg, its compact design makes it easy to transport and operate in various locations.
Chi tiết liên hệ:

Website: https://3dmaster.com.vn

Hotline - Zalo - LINE - Telegram - WhatsApp - Viber - Kakaotalk: +84 982 089 198 | 0986333960

Email: cuong3dmaster@gmail.com | hung3dmaster@gmail.com | tech3dmaster@gmail.com



HandySCAN MAX EVO Elite™ – Máy quét 3D cầm tay Metrology Grade dành cho chi tiết kích thước lớn


Trong các ngành công nghiệp như ô tô, hàng không, đóng tàu, năng lượng hay sản xuất thiết bị hạng nặng, việc đo kiểm các chi tiết có kích thước lớn luôn là thách thức bởi yêu cầu về độ chính xác, tốc độ và tính linh hoạt. HandySCAN MAX EVO Elite™ được phát triển để giải quyết bài toán đó.


1. Tổng quan về máy quét 3D HandySCAN MAX EVO Elite™


HandySCAN MAX EVO Elite™ là dòng máy quét 3D cầm tay cao cấp thuộc series HandySCAN MAX của hãng Creaform, được tối ưu cho việc số hóa các chi tiết lớn với độ chính xác cấp đo lường (Metrology Grade).

Thiết bị kết hợp khả năng quét nhanh, phạm vi làm việc rộng cùng hệ thống quang trắc tích hợp, giúp thu thập dữ liệu 3D chính xác ngay trong môi trường sản xuất.

HandySCAN MAX EVO Elite™ được thiết kế dành riêng cho các ứng dụng đo lường công nghiệp yêu cầu:

  • Quét nhanh các chi tiết lớn và phức tạp.
  • Đảm bảo độ chính xác cấp metrology.
  • Hoạt động linh hoạt trong nhà máy và hiện trường.
  • Tối ưu quy trình kiểm tra và rút ngắn thời gian đánh giá chất lượng sản phẩm
  • Hỗ trợ kỹ thuật đảo ngược và phát triển sản phẩm.

Dòng sản phẩm này kế thừa những ưu điểm nổi bật của nền tảng HandySCAN 3D nổi tiếng của Creaform, đồng thời mở rộng khả năng đo kiểm cho các chi tiết có kích thước từ 1–15 m như thân xe, khuôn đúc, cánh quạt, cấu kiện công nghiệp và nhiều hệ thống quy mô lớn khác.

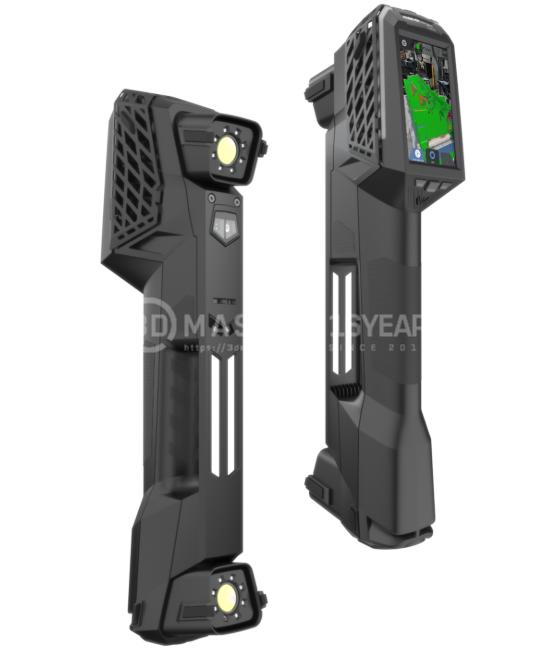

Máy quét 3D HandySCAN MAX EVO Elite™
Máy quét 3D HandySCAN MAX EVO Elite™


2. Thông số kỹ thuật HandySCAN MAX EVO Elite™


Dưới đây là các bảng thông số nổi bật của HandySCAN MAX EVO Elite™ . Các thông số đo lường của thiết bị được kiểm định theo tiêu chuẩn quốc tế và được chứng nhận ISO/IEC 17025.





Thông số



HandySCAN MAX EVO Elite™



Độ chính xác



0,075 mm



Độ chính xác thể tích



0,075 mm + 0,010 mm/m



Độ phân giải đo



0,04 mm



Độ phân giải lưới



0,4 mm



Tốc độ đo



2.250.000 phép đo/giây



Nguồn sáng



38 tia laser xanh + laser pointer



Camera



12 MP hỗ trợ AR



Vùng quét tối đa



2,0 × 2,4 m



Khoảng cách làm việc



0,30–2,50 m



Độ sâu trường quét



2,20 m



Kích thước khuyến nghị



1–15 m



Màn hình điều khiển



Màn hình cảm ứng 4,3 inch



Trọng lượng



1,22 kg



Định dạng xuất dữ liệu



STL, OBJ, PLY, FBX, 3MF, X3D…

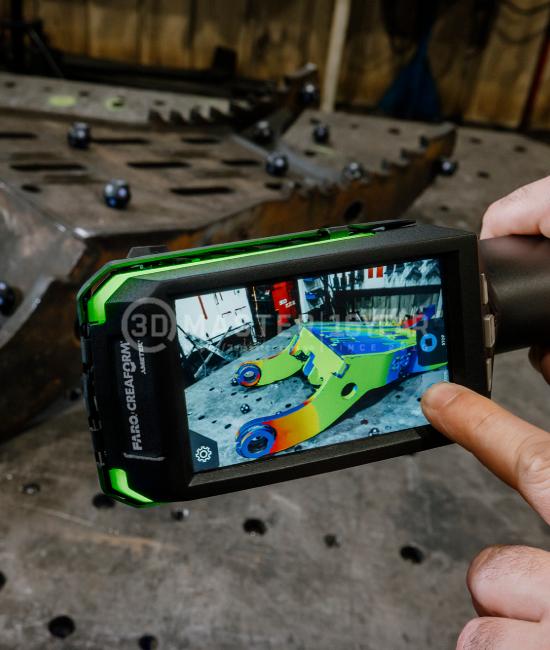

HandySCAN MAX EVO Elite™ sở hữu độ chính xác cấp Metrology
HandySCAN MAX EVO Elite™ sở hữu độ chính xác cấp Metrology


3. Những ưu điểm nổi bật của HandySCAN MAX EVO Elite™


Được phát triển dành riêng cho các chi tiết công nghiệp kích thước lớn, HandySCAN MAX EVO Elite™ sở hữu nhiều ưu điểm nổi bật, giúp doanh nghiệp tối ưu quy trình đo kiểm, thiết kế ngược và kiểm soát chất lượng.

  • Độ chính xác cấp metrology lên tới 0,075 mm, đáp ứng các yêu cầu đo lường khắt khe trong sản xuất công nghiệp.
  • Tối ưu cho các chi tiết có kích thước từ 1–15 m với vùng quét rộng tới 2,0 × 2,4 m, giúp rút ngắn thời gian thu thập dữ liệu.
  • Tốc độ quét lên tới 2.250.000 phép đo mỗi giây, nâng cao hiệu suất làm việc và giảm thời gian kiểm tra.
  • Thiết kế cầm tay nhỏ gọn, trọng lượng chỉ 1,22 kg, thuận tiện sử dụng trong nhà máy, công trường và hiện trường.
  • Tích hợp công nghệ quang trắc (photogrammetry), đảm bảo độ chính xác cao khi quét các vật thể lớn.
  • Hỗ trợ xuất dữ liệu dưới nhiều định dạng như STL, OBJ, PLY, FBX và 3MF, dễ dàng tích hợp với các phần mềm CAD và đo kiểm phổ biến.
  • Trang bị camera 12 MP cùng công nghệ thực tế tăng cường (AR), giúp người dùng theo dõi và kiểm soát quá trình quét trực quan hơn.

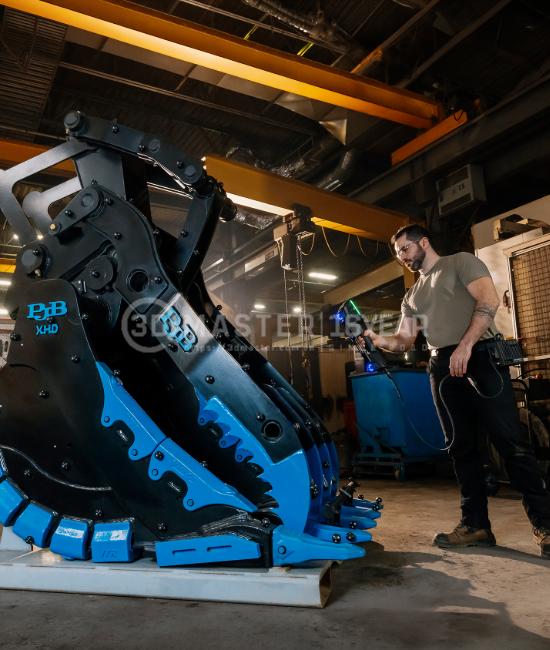

Thiết bị hỗ trợ quét các chi tiết có kích thước từ 1–15 m
Thiết bị hỗ trợ quét các chi tiết có kích thước từ 1–15 m


4. Ứng dụng của HandySCAN MAX EVO Elite™ trong công nghiệp


HandySCAN MAX EVO Elite™ được ứng dụng rộng rãi trong nhiều lĩnh vực nhờ khả năng quét nhanh các chi tiết kích thước lớn với độ chính xác cao, đáp ứng hiệu quả nhu cầu đo kiểm, thiết kế, bảo trì và số hóa dữ liệu.

  • Kiểm tra chất lượng sản phẩm thông qua việc đo sai lệch kích thước, so sánh với dữ liệu CAD và đánh giá biến dạng bề mặt.
  • Hỗ trợ thiết kế ngược bằng cách số hóa linh kiện cơ khí, kết cấu kim loại và các thiết bị không còn bản vẽ kỹ thuật.
  • Phục vụ ngành ô tô trong các công việc quét thân xe, đo kiểm khung gầm, khuôn dập và phát triển phụ kiện.
  • Đáp ứng nhu cầu đo kiểm, bảo trì và số hóa linh kiện trong lĩnh vực hàng không, quốc phòng, năng lượng và dầu khí.
  • Hỗ trợ ngành đóng tàu trong việc kiểm tra kết cấu, đường ống, bồn chứa và các chi tiết kích thước lớn.
  • Số hóa tượng, phù điêu và các công trình kiến trúc nhằm phục vụ công tác lưu trữ, phục dựng và bảo tồn di sản.
  • Hỗ trợ doanh nghiệp tính toán tín chỉ carbon thông qua việc xây dựng mô hình 3D chính xác, tối ưu vật liệu và giảm lượng phát thải trong quá trình sản xuất.


5. Tại sao doanh nghiệp nên sử dụng máy scan 3D HandySCAN MAX EVO Elite™ của 3D Master


Với hơn 10 năm kinh nghiệm trong lĩnh vực đo lường và số hóa 3D, 3D Master mang đến giải pháp toàn diện giúp doanh nghiệp khai thác tối đa hiệu quả của HandySCAN MAX EVO Elite™.

  • Cung cấp máy HandySCAN MAX EVO Elite™ chính hãng.
  • Tư vấn và xây dựng giải pháp theo từng bài toán sản xuất cụ thể.
  • Hỗ trợ demo trực tiếp trên sản phẩm thực tế.
  • Hướng dẫn sử dụng và bàn giao công nghệ bài bản.
  • Hỗ trợ các vấn đề kỹ thuật xuyên suốt quá trình vận hành thiết bị.
  • Phân phối hệ sinh thái phần mềm của Creaform.
  • Đồng hành cùng doanh nghiệp trong hành trình chuyển đổi số và tối ưu sản xuất

Tóm lại, sở hữu độ chính xác cao, tốc độ quét nhanh và khả năng xử lý hiệu quả các chi tiết kích thước lớn, HandySCAN MAX EVO Elite™ là giải pháp quét 3D tối ưu cho nhiều lĩnh vực công nghiệp. Đồng hành cùng 3D Master, doanh nghiệp sẽ được tư vấn và triển khai giải pháp phù hợp nhằm nâng cao hiệu quả sản xuất và thúc đẩy chuyển đổi số.
