Kiểm tra vật đúc bằng công nghệ scan 3D giúp phát hiện sai lệch kích thước, đánh giá lượng dư gia công và kiểm soát chất lượng trước khi chuyển sang công đoạn tiếp theo. Khi kết hợp máy quét 3D với phần mềm CAM2, doanh nghiệp có thể so sánh dữ liệu thực tế với mô hình CAD, phân tích khuyết tật và tối ưu quy trình sản xuất. Giải pháp này góp phần giảm phế phẩm, hạn chế chi phí gia công lại và nâng cao hiệu suất cho xưởng đúc.
Vật đúc là sản phẩm được tạo ra bằng cách rót kim loại nóng chảy vào khuôn, để nguội và đông đặc theo hình dạng lòng khuôn. Sau khi lấy ra khỏi khuôn, vật đúc có thể được gia công thêm để đạt kích thước và độ chính xác theo yêu cầu kỹ thuật.

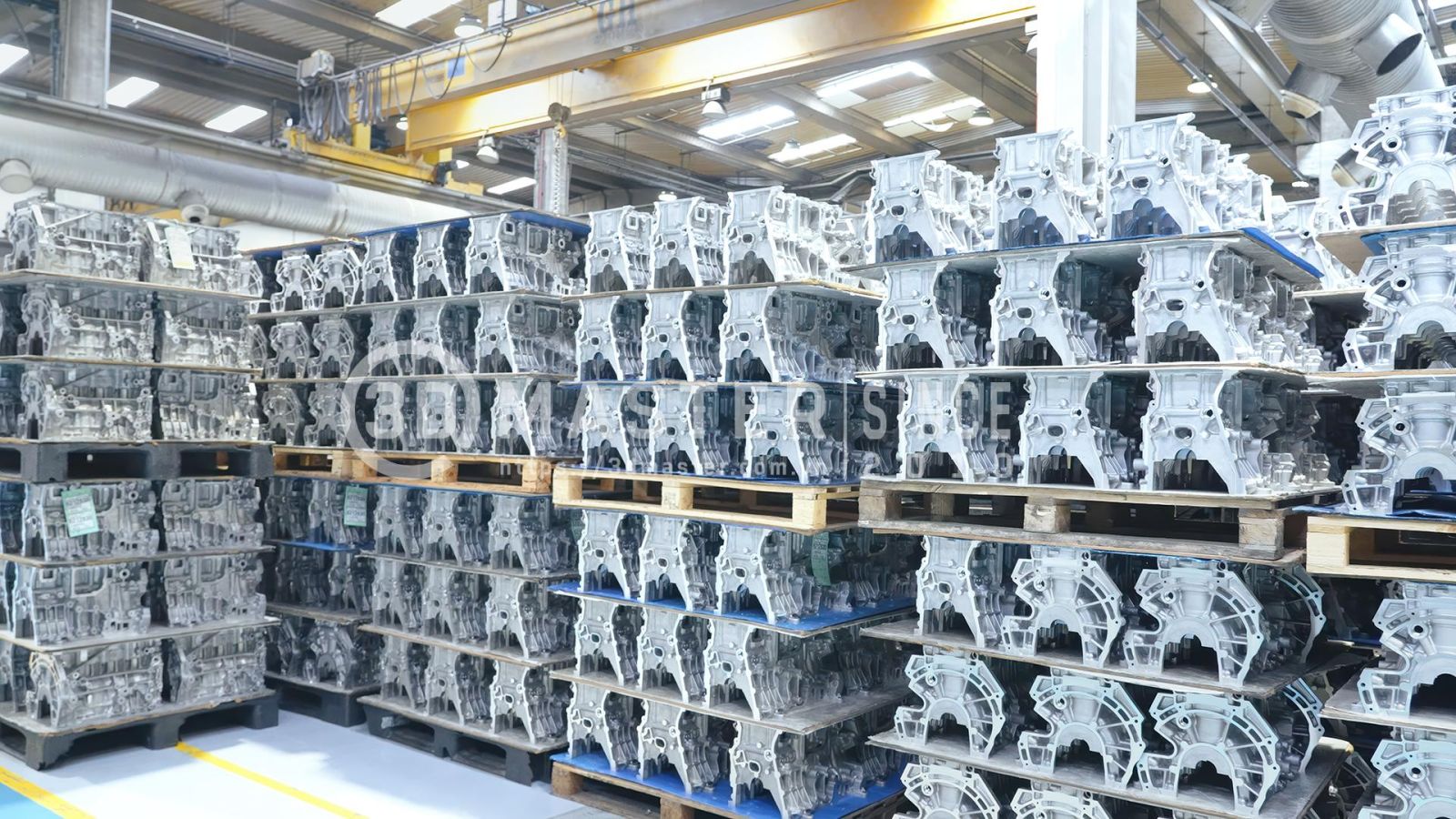

Trong ngành đúc kim loại, kiểm tra bằng mắt thường chưa đủ để xác định chính xác chất lượng chi tiết. Một sản phẩm có thể vượt qua khâu kiểm tra trực quan nhưng vẫn phát sinh sai lệch khi đưa vào gia công.
Tình trạng này có thể xảy ra với nhiều loại chi tiết, từ thân động cơ, thân van, khớp nối đường sắt đến trục bánh công tác tua-bin gió, phụ kiện đường ống, chân vịt tàu biển và kết cấu máy bay.
Theo một số ước tính, giá trị thị trường đúc kim loại toàn cầu có thể đạt 300 tỷ USD vào năm 2026. Trong bối cảnh cạnh tranh ngày càng gay gắt, các vấn đề như thiếu lượng dư gia công, biến dạng hoặc sai lệch kích thước có thể làm tăng chi phí và ảnh hưởng đến tiến độ sản xuất.
Nếu không được phát hiện sớm, những sai lệch này có thể khiến doanh nghiệp lãng phí vật liệu, thời gian vận hành máy và năng lực sản xuất. Vì vậy, điều quan trọng không chỉ là đo lường chi tiết đúc mà còn phải xác định chính xác vị trí sai lệch ngay từ đầu, giúp doanh nghiệp kịp thời điều chỉnh và hạn chế phát sinh lỗi ở các công đoạn tiếp theo.
.jpg)

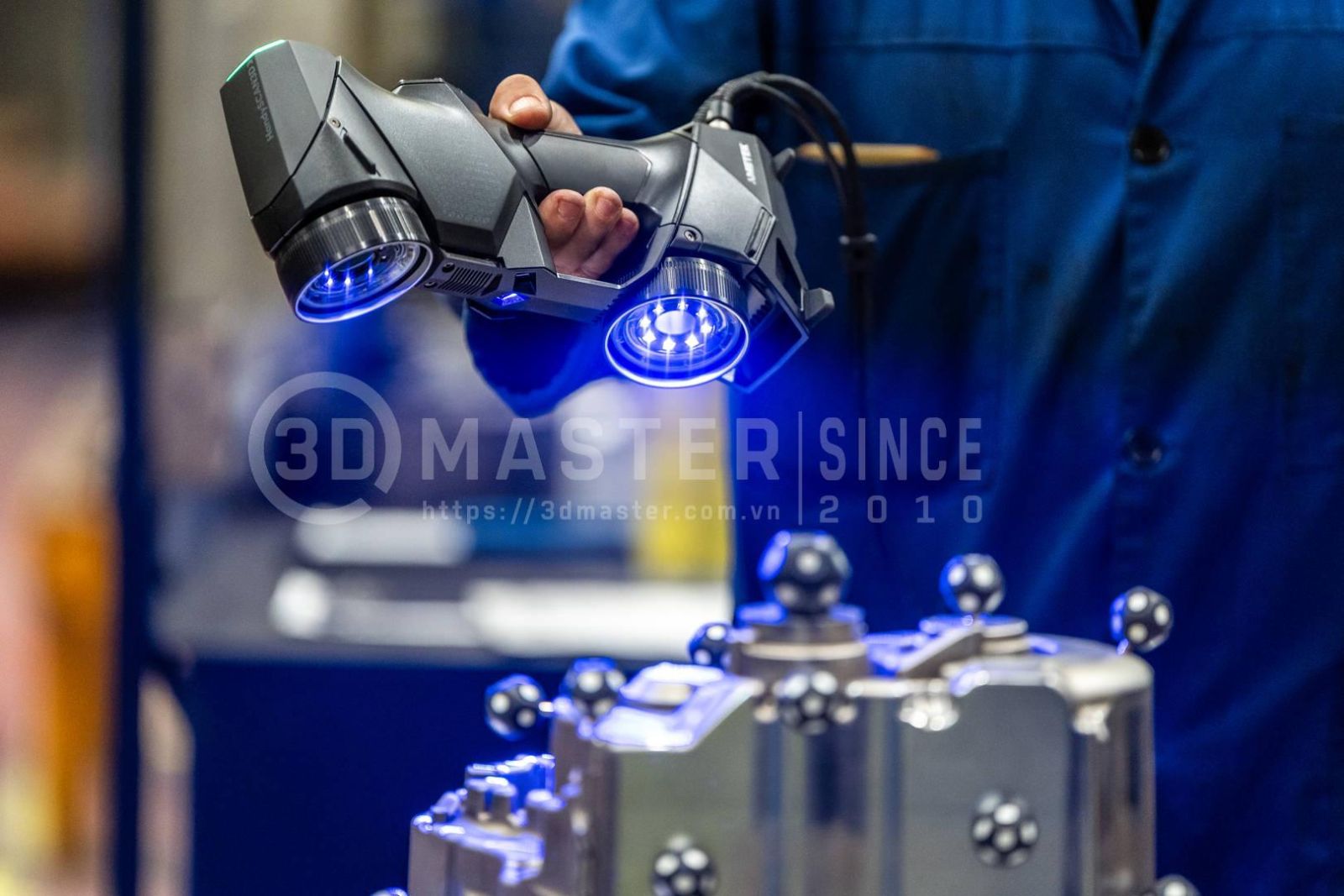

Các phần mềm đo lường hiện đại như CAM2 của FARO CREAFORM có thể xử lý, trực quan hóa và phân tích dữ liệu thu thập từ cánh tay đo tọa độ di động và máy quét laser 3D cầm tay. Nhờ đó, doanh nghiệp có thể đánh giá chất lượng chi tiết và phát hiện sai lệch hiệu quả hơn.
Thiết bị đo lường scan 3D chỉ là một phần của quy trình. Khi kết hợp với phần mềm chuyên dụng, dữ liệu đo được sẽ được chuyển thành thông tin trực quan, giúp kỹ thuật viên rút ngắn thời gian kiểm tra, đánh giá chất lượng chính xác hơn và dễ dàng truy xuất kết quả. Đây cũng là cơ sở để doanh nghiệp đưa ra quyết định phù hợp trong từng công đoạn sản xuất.
Nói cách khác, phần mềm giúp khai thác tối đa giá trị của thiết bị đo lường. Thay vì chỉ thu thập dữ liệu, doanh nghiệp có thể sử dụng dữ liệu đó để kiểm soát chất lượng, cải thiện quy trình và giảm thiểu sai sót.
.jpg)
CAM2 là giải pháp phần mềm đo lường tương thích với các máy quét 3D cầm tay và thiết bị đo lường di động của FARO CREAFORM. Các thiết bị tương thích bao gồm cánh tay đo FARO, máy quét laser tracker, máy quét 3D cầm tay thuộc dòng HandySCAN 3D và những hệ thống đo tọa độ khác.
Phần mềm hỗ trợ nhà sản xuất, bộ phận quản lý chất lượng và chuyên gia đo lường kiểm tra chi tiết, xác minh kích thước, so sánh vật thể thực tế với mô hình CAD và tạo báo cáo kiểm tra chi tiết.
Với thiết kế theo cấu trúc mô-đun, CAM2 cho phép người dùng lựa chọn các chức năng phù hợp với nhu cầu đo lường và kiểm soát chất lượng, thay vì phải đầu tư vào một giải pháp cố định cho mọi tình huống.
Thay vì yêu cầu người vận hành tự phân tích hàng triệu điểm dữ liệu, CAM2 tổ chức thông tin đo lường thành các hình ảnh so sánh trực quan, bản đồ màu sai lệch, phân tích thống kê và báo cáo tự động. Nhờ đó, người dùng dễ dàng nhận diện sai lệch và các vấn đề phát sinh trong quá trình sản xuất.

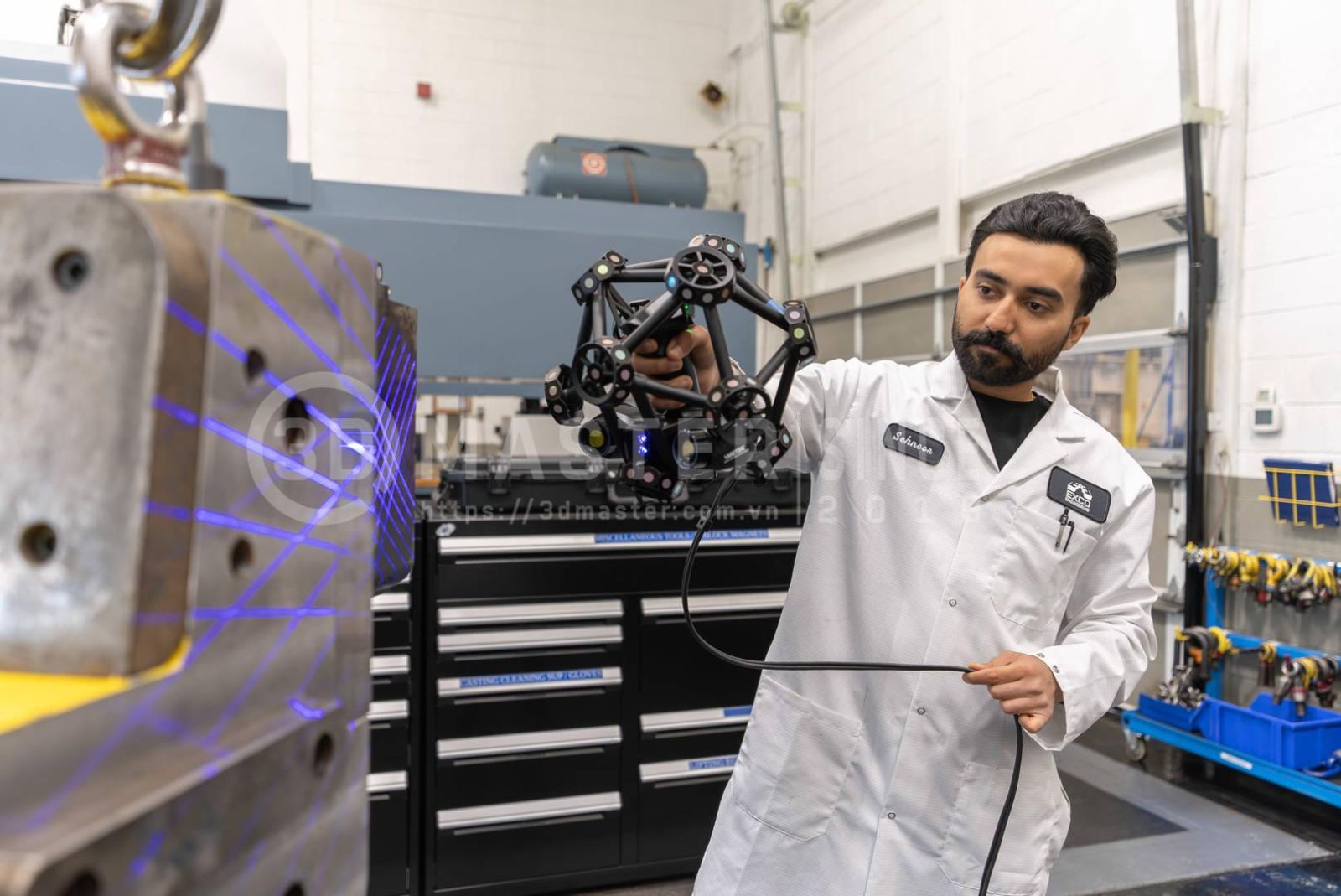

Bằng cách thu thập dữ liệu quét 3D đầy đủ và chính xác trên bề mặt vật đúc ở nhiều giai đoạn sản xuất, máy quét 3D kết hợp với phần mềm như CAM2 giúp các xưởng đúc tối ưu quy trình xác minh dụng cụ và khuôn, kiểm soát chất lượng, phân tích khuyết tật và thiết kế ngược các chi tiết hiện có.
Dù được sử dụng để chế tạo mẫu, kiểm tra vật đúc hay theo dõi mức độ hao mòn, các giải pháp đo lường 3D cùng phần mềm chuyên dụng đang ngày càng trở thành công cụ cần thiết trong bộ thiết bị đo lường của ngành sản xuất.
Một trong những thách thức lớn nhất của các nhà sản xuất khi làm việc với chi tiết đúc hoặc rèn là bảo đảm lượng vật liệu tại các vị trí cần thiết đủ để gia công trước khi bắt đầu cắt gọt.
Các cải tiến mới nhất trong chức năng kiểm tra của CAM2 giúp người dùng tự tin định vị, phân tích và xác minh chi tiết đúc bằng phương pháp kỹ thuật số trước khi thực hiện bất kỳ đường cắt nào.
Những lợi ích mang lại rất rõ ràng: giảm phế phẩm, tránh lỗi trong quá trình gia công, đẩy nhanh việc ra quyết định dựa trên dữ liệu và tạo báo cáo kiểm tra có khả năng truy xuất đầy đủ.

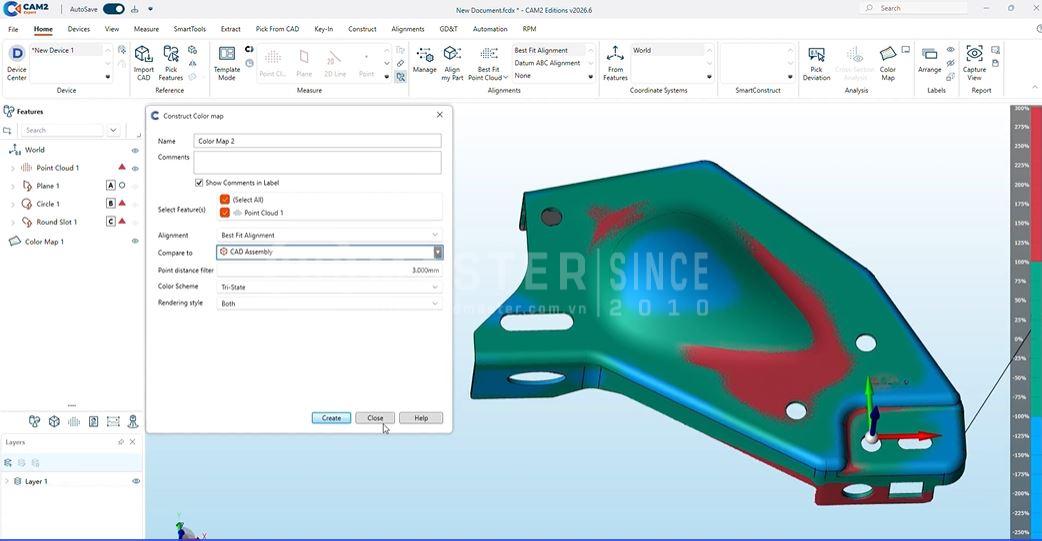

Tính năng Bản đồ màu nâng cao giúp người dùng nhận biết sai lệch giữa dữ liệu quét 3D và mô hình CAD một cách trực quan. Các vùng sai lệch được thể hiện bằng màu sắc, giúp kỹ thuật viên nhanh chóng xác định vị trí cần kiểm tra.
Người dùng có thể tạo nhiều bản đồ màu với các cách căn chỉnh khác nhau, so sánh dữ liệu quét với toàn bộ mô hình CAD hoặc từng bề mặt cụ thể. Phần mềm cũng cho phép thiết lập dung sai riêng cho từng bề mặt và tùy chỉnh màu sắc theo ngưỡng đạt hoặc không đạt yêu cầu.
Kết hợp với công cụ lập báo cáo, tính năng này giúp kỹ thuật viên nhanh chóng phát hiện khu vực có vấn đề, so sánh kết quả giữa các phương án căn chỉnh và ghi nhận sai lệch một cách rõ ràng.
Nhờ đó, đội ngũ sản xuất có thể đánh giá chất lượng vật đúc dễ dàng hơn, trao đổi kết quả chính xác hơn và đưa ra quyết định xử lý kịp thời trước khi chuyển sang công đoạn gia công.
Phân tích mặt cắt là phương pháp đánh giá hình dạng vật đúc thông qua một mặt cắt hoặc lát cắt đi qua chi tiết. Phương pháp này giúp làm rõ hình học bên trong khuôn, chiều dày thành, các đoạn chuyển tiếp, gân tăng cứng, khoang rỗng và những đặc điểm khác không thể quan sát từ bên ngoài.
Bản cập nhật tính năng mới nhất bổ sung các công cụ cải tiến để tạo và phân tích mặt cắt mà không cần cắt vật lý chi tiết. Nhờ đó, người dùng có thể trích xuất hình học thực tế từ dữ liệu quét, đồng thời tính toán các đặc trưng hình học lý thuyết ngay trong phần mềm.
Với những thông tin có thể áp dụng trực tiếp vào thực tế, nhân viên xưởng đúc có thể xác minh các kích thước quan trọng so với yêu cầu thiết kế, tiến hành kiểm tra chuyên sâu hơn và tạo dữ liệu đo lường chính xác sẵn sàng đưa vào báo cáo.
.JPG)
Căn chỉnh thông minh là tính năng nâng cao khả năng căn chỉnh đám mây điểm với mô hình CAD. Tính năng này giúp căn chỉnh các chi tiết khó xử lý và phân bố phần vật liệu dư xung quanh mô hình CAD danh nghĩa.
Chức năng căn chỉnh tối ưu nâng cao được thiết kế để mang lại kết quả căn chỉnh ổn định và đáng tin cậy hơn đối với các chi tiết phức tạp hoặc có tính đối xứng.
Người dùng có thể thực hiện đồng thời nhiều phép căn chỉnh với các thuật toán và bộ tham số khác nhau, tự động lựa chọn kết quả tối ưu dựa trên các quy tắc kinh nghiệm và đánh giá thống kê. Tính năng này cũng có thể phát hiện, bù trừ yếu tố đối xứng nhằm giảm nguy cơ căn chỉnh sai.
Như những người làm việc trong ngành đúc đã biết, đúc kim loại là quy trình gồm nhiều công đoạn, đòi hỏi sự chính xác trong từng chi tiết và bắt đầu từ khâu chế tạo mẫu, dụng cụ và khuôn đúc.
Các công đoạn khác còn bao gồm:
Như đã đề cập, CAM2 không đơn thuần là phần mềm kiểm tra. Bằng cách kết hợp dữ liệu quét, mô hình CAD, kết quả kiểm tra kích thước và công cụ lập báo cáo trong cùng một môi trường, phần mềm giúp các xưởng đúc đưa ra quyết định nhanh chóng, chính xác hơn, đồng thời cải thiện khả năng phối hợp giữa các bộ phận kỹ thuật, chế tạo khuôn, quản lý chất lượng và sản xuất.
.jpg)
Cũng như các quy trình sản xuất khác, việc tích hợp kiểm tra 3D tại những công đoạn quan trọng mang lại nhiều lợi ích cho các bước sản xuất tiếp theo.
Đối với xưởng đúc, điều này giúp tăng độ tin cậy rằng vật đúc được chế tạo đúng yêu cầu, có đủ lượng vật liệu cho các công đoạn tiếp theo, bao gồm gia công cắt gọt, và sẵn sàng chuyển sang bước sản xuất kế tiếp với nguy cơ phát sinh lỗi chất lượng tốn kém ở mức tối thiểu.
Từ việc đẩy nhanh quá trình kiểm tra sản phẩm đầu tiên đến bảo đảm dung sai chặt chẽ hơn khi xác minh vật đúc thành phẩm, phần mềm phân tích và trực quan hóa dữ liệu đo lường 3D cùng thiết bị thu thập dữ liệu đã trở thành những công nghệ hỗ trợ thiết yếu. Bằng cách rút ngắn thời gian kiểm tra và nâng cao chất lượng vật đúc, các xưởng đúc có thể tinh gọn quy trình, phát hiện khuyết tật sớm và giảm thiểu chi phí sửa chữa, gia công lại.
Ngoài hoạt động kiểm tra vật đúc, phần mềm đo lường 3D còn có thể ứng dụng xuyên suốt quy trình sản xuất, trở thành khoản đầu tư có giá trị cao và mang lại hiệu quả đáng kể. Với phạm vi ứng dụng đa dạng như vậy, CAM2 ngày càng trở thành công cụ quan trọng, góp phần đưa ngành đúc tiến tới hiệu suất cao hơn, độ chính xác tốt hơn và khả năng cạnh tranh linh hoạt trong thị trường ngày càng khốc liệt.
