Trong các giải đua ô tô chuyên nghiệp, xe có thể đạt tốc độ hơn 320 km/h. Ở tốc độ này, mọi chi tiết đều phải hoạt động chính xác. Chỉ một sai lệch nhỏ ở động cơ, khung gầm hoặc hệ thống nhiên liệu cũng có thể ảnh hưởng đến hiệu suất, độ an toàn và kết quả cuộc đua. Vì vậy, kiểm soát chất lượng là khâu quan trọng trong quá trình thiết kế, chế tạo và kiểm tra xe đua. Các đội đua cần những thiết bị đo lường có độ chính xác cao để phát hiện sai lệch, kiểm tra linh kiện và bảo đảm xe đáp ứng các yêu cầu kỹ thuật.
Kiểm soát chất lượng là quá trình kiểm tra sản phẩm để xác định các chi tiết có đáp ứng yêu cầu thiết kế hay không. Khi nhiều bộ phận được lắp ráp thành một hệ thống, việc kiểm tra còn giúp bảo đảm chúng hoạt động đúng yêu cầu và nằm trong giới hạn sai số cho phép.
Trong lĩnh vực đua xe chuyên nghiệp, kiểm soát chất lượng tập trung vào hai giai đoạn chính: thiết kế, chế tạo linh kiện và thử nghiệm, đánh giá hiệu suất.
Nhờ kiểm tra có hệ thống, đội ngũ kỹ thuật có thể phát hiện vấn đề trước khi linh kiện được đưa vào lắp ráp hoặc vận hành, giảm nguy cơ phải sửa chữa ở các công đoạn sau.
.jpg)

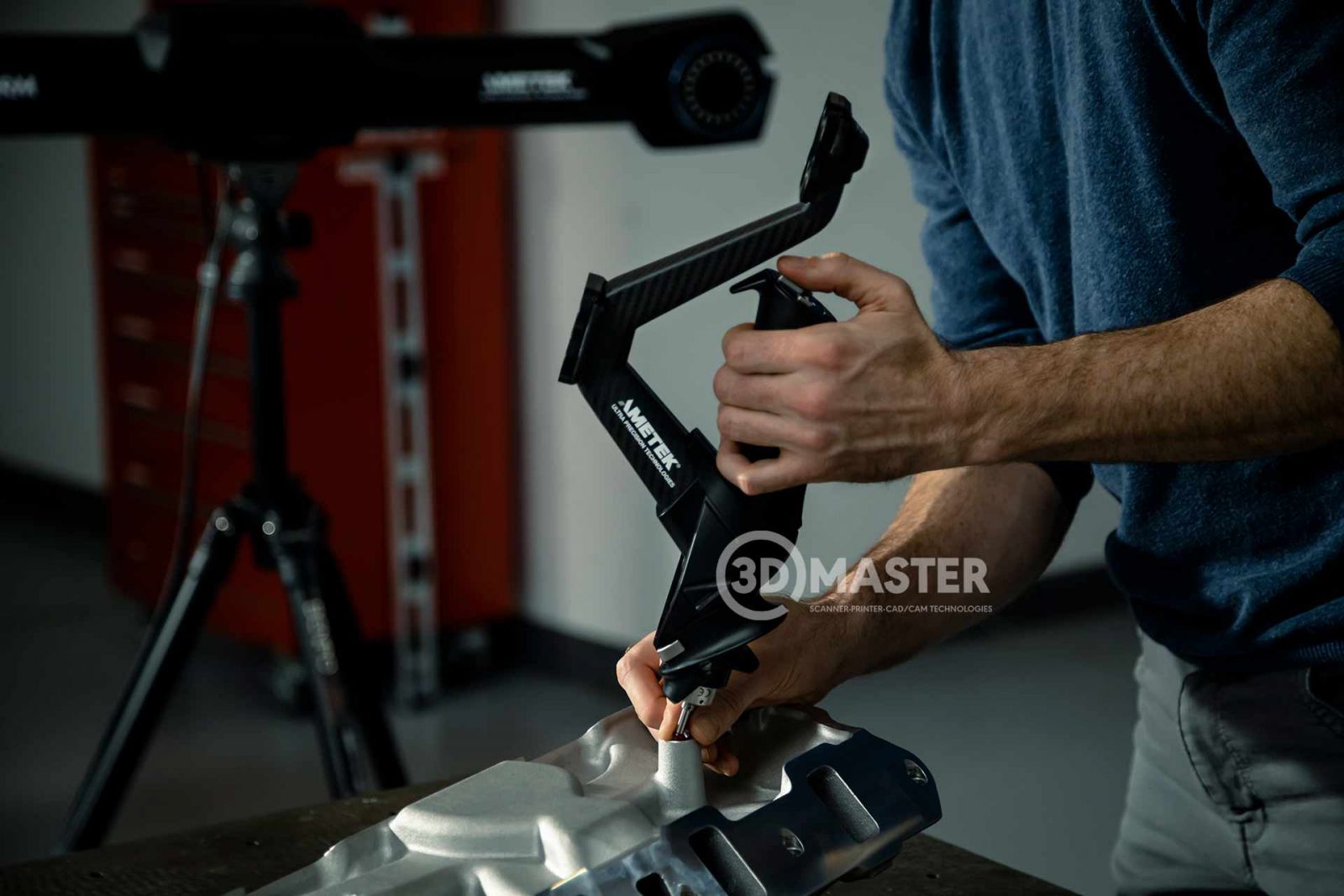

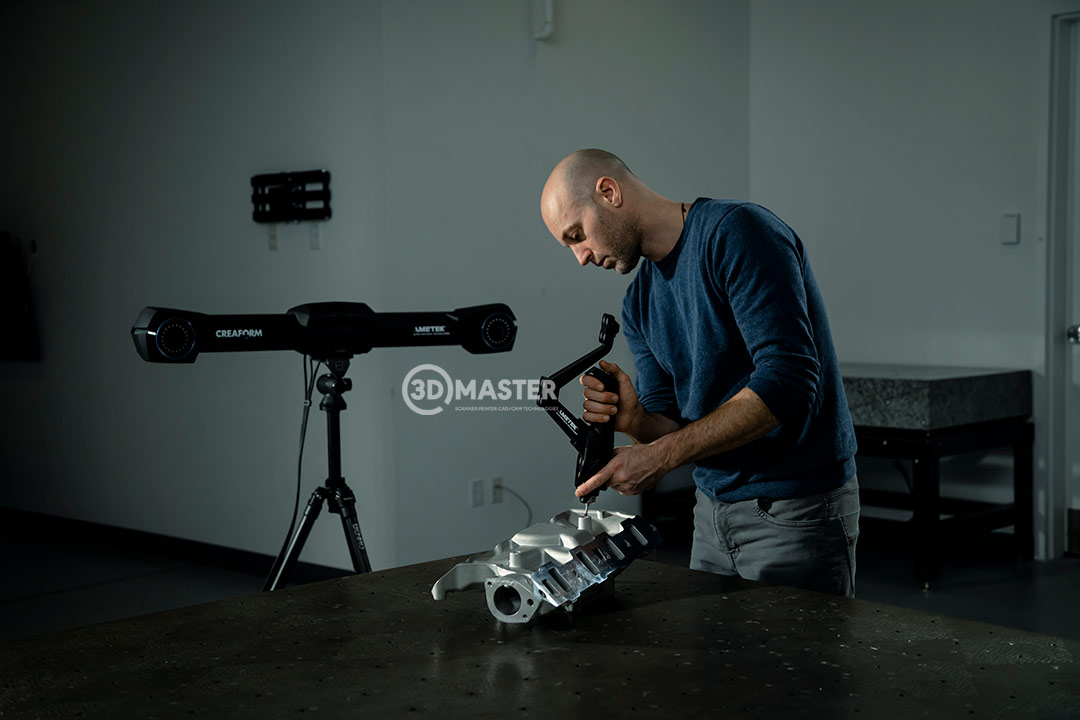

Máy đo tọa độ CMM là thiết bị đo lường ba chiều, dùng để xác định tọa độ các điểm trên bề mặt vật thể. Từ dữ liệu này, hệ thống có thể tính toán kích thước, hình dạng, vị trí tương quan và các đặc tính hình học của chi tiết.
Trong kiểm soát chất lượng, CMM hỗ trợ xác minh sản phẩm có đáp ứng dung sai theo bản vẽ kỹ thuật hay không.
Máy CMM sử dụng hệ tọa độ ba chiều gồm các trục X, Y và Z để xác định vị trí của từng điểm đo. Tùy cấu hình, thiết bị có thể sử dụng đầu dò tiếp xúc hoặc đầu dò quang học để thu thập dữ liệu.
Với những chi tiết có hình dạng phức tạp, CMM có thể kiểm tra nhiều đặc tính trong cùng một lần gá đặt, giúp giảm việc phải đo riêng lẻ bằng nhiều dụng cụ.
Một chức năng quan trọng của hệ thống đo CMM là đối chiếu dữ liệu đo với bản vẽ kỹ thuật hoặc mô hình CAD. Phần mềm có thể xác định độ lệch giữa kích thước thực tế và giá trị danh nghĩa, đồng thời đánh giá mức độ đáp ứng dung sai.
Chẳng hạn, khi kiểm tra một chi tiết cơ khí của xe đua, kỹ sư có thể xác định đường kính lỗ, khoảng cách giữa các tâm lỗ và vị trí tương quan giữa các bề mặt chuẩn. Nếu kết quả vượt giới hạn cho phép, chi tiết cần được xem xét trước khi chuyển sang công đoạn tiếp theo.
Cần lưu ý rằng CMM và máy scan 3D laser là hai nhóm thiết bị khác nhau. CMM phù hợp với nhiều nhiệm vụ đo kiểm chi tiết và đặc tính hình học; máy scan 3D thường được sử dụng khi cần đo các kết cấu lớn hoặc thực hiện phép đo tại hiện trường. Việc lựa chọn thiết bị phụ thuộc vào kích thước vật thể, dung sai yêu cầu và điều kiện đo.
Trong sản xuất ô tô, hiệu quả kiểm tra không chỉ phụ thuộc vào độ chính xác của phép đo mà còn liên quan đến thời gian kiểm tra, khả năng phát hiện lỗi và cách quản lý dữ liệu.
Máy đo tọa độ CMM giúp chuẩn hóa quá trình đo lường, đặc biệt khi cần kiểm tra nhiều đặc tính trên một chi tiết hoặc lặp lại phép đo theo cùng một quy trình.
Đối với các bộ phận quan trọng của xe đua, dữ liệu đo giúp kỹ sư đưa ra quyết định dựa trên thông số thực tế thay vì chỉ dựa vào quan sát hoặc kinh nghiệm.
.jpg)
Để kết quả đo có giá trị kiểm tra, doanh nghiệp cần chuẩn hóa quy trình từ khâu xác định yêu cầu đến phân tích và lưu trữ dữ liệu. Mỗi bước phải bảo đảm phép đo phù hợp với dung sai cần kiểm tra và điều kiện kỹ thuật của linh kiện.
Bước 1: Xác định yêu cầu kỹ thuật và chuẩn bị chi tiết
Kỹ sư xem xét bản vẽ, dung sai kích thước và các yêu cầu hình học cần kiểm tra. Chi tiết được làm sạch, gá đặt chắc chắn và ổn định trước khi đo. Với những phép đo yêu cầu độ chính xác cao, cần xem xét ảnh hưởng của nhiệt độ và điều kiện môi trường.
Bước 2: Thiết lập hệ tọa độ và chương trình đo
Thiết lập hệ tọa độ phù hợp với các chuẩn trên bản vẽ, lựa chọn đầu dò và xác định các điểm cần đo. Với chi tiết được kiểm tra thường xuyên, chương trình đo có thể được xây dựng để chuẩn hóa thao tác và giảm thời gian thiết lập ở những lần tiếp theo.
Bước 3: Tiến hành đo kích thước và đặc tính hình học
Máy CMM thu thập tọa độ tại các vị trí được xác định. Phần mềm sử dụng dữ liệu để tính toán kích thước, độ phẳng, độ tròn, vị trí lỗ hoặc những đặc tính hình học khác theo yêu cầu kiểm tra.
Bước 4: So sánh kết quả với bản vẽ hoặc mô hình CAD
Dữ liệu đo được đối chiếu với kích thước danh nghĩa và dung sai quy định. Kỹ sư xác định các đặc tính đạt yêu cầu, những vị trí có sai lệch và mức độ sai lệch tương ứng.
Bước 5: Phân tích sai lệch và lập báo cáo kiểm tra
Kết quả được tổng hợp thành báo cáo để phục vụ nghiệm thu, điều chỉnh gia công hoặc đánh giá chất lượng lô sản phẩm. Nếu phát hiện lỗi, kỹ sư cần xác định nguyên nhân và đề xuất biện pháp khắc phục trước khi tiếp tục sản xuất hoặc lắp ráp.
Việc chuẩn hóa quy trình giúp kết quả đo có tính nhất quán, dễ truy xuất và thuận tiện cho hoạt động cải tiến chất lượng.
.jpg)
Công nghệ đo lường 3D không chỉ phục vụ các đội đua chuyên nghiệp mà còn có thể ứng dụng trong ngành sản xuất ô tô nói chung.
Trong bối cảnh đó, yêu cầu kiểm tra linh kiện ngày càng chặt chẽ. Mỗi chi tiết phải đáp ứng các tiêu chuẩn kỹ thuật, đồng thời phù hợp với kết cấu tổng thể của xe.
Dữ liệu đo lường chính xác còn hỗ trợ nhiều hoạt động khác như:
Điểm quan trọng là chất lượng linh kiện ảnh hưởng trực tiếp đến hiệu suất và độ an toàn của xe. Vì vậy, kiểm soát chất lượng cần được thực hiện xuyên suốt từ thiết kế, chế tạo đến thử nghiệm và lắp ráp.
Hiện 3D Master là đơn vị uy tín cung cấp dịch vụ quét 3D, đo lường, xử lý dữ liệu và thiết kế ngược phục vụ các nhu cầu kỹ thuật, trong đó có lĩnh vực cơ khí và linh kiện ô tô.
Tóm lại, trong ngành đua xe ô tô, sai lệch nhỏ về kích thước hoặc hình dạng cũng có thể ảnh hưởng đến hiệu suất vận hành và độ an toàn. Việc kết hợp thiết bị đo lường 3D, máy quét laser và phần mềm chuyên dụng giúp kỹ sư kiểm tra linh kiện chính xác hơn, phát hiện lỗi sớm và rút ngắn thời gian kiểm tra. Những giải pháp này cũng có giá trị đối với các doanh nghiệp sản xuất cơ khí và ô tô, nơi yêu cầu về độ chính xác, khả năng truy xuất dữ liệu và hiệu quả sản xuất ngày càng cao.
