Ứng dụng quét 3D trong quản lý cơ sở vật chất và vận hành công trình
Quản lý cơ sở vật chất đòi hỏi dữ liệu chính xác về hiện trạng công trình, vị trí thiết bị và hệ thống kỹ thuật. Tuy nhiên, bản vẽ lỗi thời, sai số đo đạc và hồ sơ phân tán có thể làm tăng chi phí bảo trì, gây khó khăn khi cải tạo và tiềm ẩn rủi ro vận hành. Công nghệ quét 3D giúp số hóa hiện trạng, cung cấp dữ liệu trực quan để doanh nghiệp nâng cao hiệu quả quản lý, kiểm soát rủi ro và lập kế hoạch bảo trì phù hợp.
Quản lý cơ sở vật chất là gì? Những thách thức trong quản lý cơ sở vật chất hiện nay
Quản lý cơ sở vật chất không chỉ dừng ở việc theo dõi tài sản mà còn bao gồm kiểm soát tình trạng thiết bị, bảo trì hệ thống kỹ thuật và đảm bảo an toàn vận hành.
Để thực hiện hiệu quả, người quản lý cần hồ sơ phản ánh đúng hiện trạng công trình và được cập nhật khi có thay đổi.
Tuy nhiên, các phương pháp quản lý truyền thống vẫn tồn tại nhiều hạn chế:
Sai lệch dữ liệu hiện trạng: Bản vẽ không được cập nhật sau khi sửa chữa, cải tạo hoặc thay đổi vị trí thiết bị, khiến việc xác định kích thước và bố trí thực tế gặp khó khăn.
Hạn chế của đo đạc thủ công: Quá trình khảo sát phụ thuộc vào thao tác của người thực hiện, có thể phát sinh sai số và cần đo lại tại những khu vực phức tạp.
Khó khăn trong quản lý hồ sơ: Bản vẽ, thông tin thiết bị và tài liệu bảo trì lưu trữ ở nhiều nơi khiến việc tra cứu, đối chiếu và chia sẻ dữ liệu mất thời gian.
Rủi ro trong vận hành: Thiếu thông tin chính xác về đường ống, thiết bị và không gian làm việc có thể ảnh hưởng đến kế hoạch bảo trì, an toàn và tiến độ sửa chữa.
Những hạn chế này tác động khác nhau tùy theo đặc điểm công trình. Tại nhà máy công nghiệp, dữ liệu sai lệch có thể ảnh hưởng đến an toàn và khả năng tuân thủ quy định. Với tòa nhà thương mại, thông tin thiếu chính xác dễ dẫn đến sử dụng không gian kém hiệu quả và phát sinh chi phí quản lý.
Vì vậy, quản lý cơ sở vật chất cần chuyển từ cách tiếp cận phụ thuộc vào hồ sơ lưu trữ sang phương pháp dựa trên dữ liệu hiện trạng có thể kiểm chứng và cập nhật. Đây là cơ sở để doanh nghiệp kiểm soát tài sản tốt hơn, giảm sai sót trong quá trình bảo trì và nâng cao độ tin cậy của các quyết định vận hành.

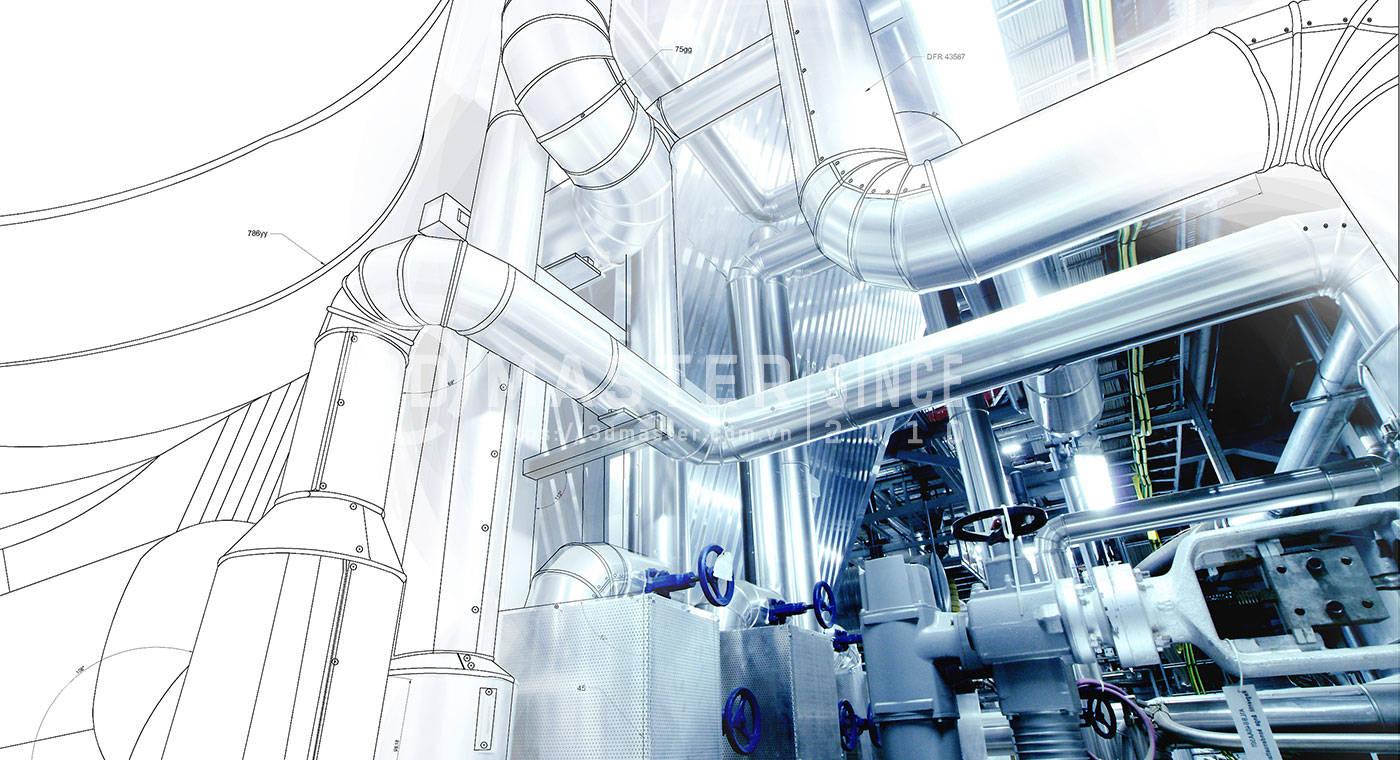

Quét laser 3D thu thập dữ liệu không gian tại nhà xưởng và hệ thống kỹ thuật.
Công nghệ quét 3D thay đổi cách quản lý cơ sở vật chất như thế nào?
Scan 3D giúp thu thập dữ liệu không gian trực tiếp từ công trình thực tế, thay vì chỉ dựa vào bản vẽ thiết kế hoặc hồ sơ được lập từ trước.
Dữ liệu thu được có thể thể hiện hình dạng, kích thước và vị trí tương quan của các cấu kiện, thiết bị và hệ thống kỹ thuật trong phạm vi khảo sát.
Sau khi xử lý, dữ liệu quét 3D có thể được sử dụng để đối chiếu hiện trạng, lập bản vẽ kỹ thuật và hỗ trợ các hoạt động quản lý, bảo trì hoặc cải tạo công trình.
Cụ thể, công nghệ này hỗ trợ quản lý cơ sở vật chất theo những cách sau:
Số hóa hiện trạng công trình: Thu thập dữ liệu không gian để ghi nhận kích thước, hình dạng và vị trí của các đối tượng trong khu vực khảo sát.
Chuẩn hóa dữ liệu tài sản: Cung cấp thông tin hình học phục vụ xác định vị trí thiết bị, đối chiếu hồ sơ và xây dựng cơ sở dữ liệu quản lý tập trung.
Cập nhật hồ sơ kỹ thuật: Sử dụng dữ liệu thực tế để kiểm tra bản vẽ hiện có, hỗ trợ lập bản vẽ hoàn công hoặc tài liệu phục vụ cải tạo.
Tăng khả năng phối hợp: Chia sẻ dữ liệu 3D giữa các bộ phận kỹ thuật, bảo trì và quản lý để cùng kiểm tra hiện trạng, đánh giá phương án xử lý.
Điểm quan trọng là quét 3D tạo ra dữ liệu đầu vào sát với hiện trạng tại thời điểm khảo sát. Tuy nhiên, để dữ liệu phục vụ quản lý lâu dài, doanh nghiệp cần kết hợp việc kiểm tra, phân loại, cập nhật hồ sơ và tích hợp với hệ thống quản lý phù hợp. Dữ liệu quét cũng không tự động thay thế hồ sơ kiểm định, thông tin vận hành hoặc các yêu cầu pháp lý liên quan.

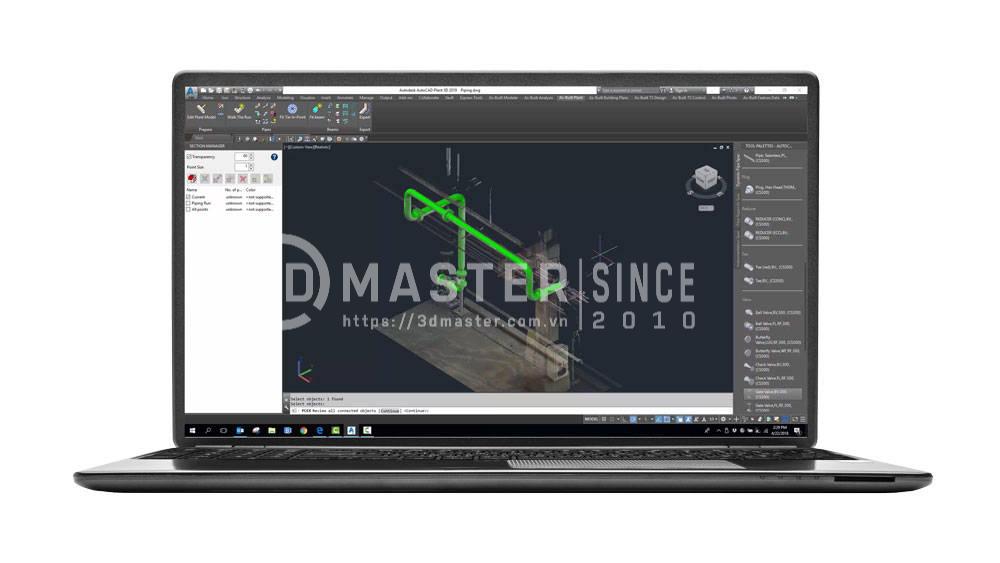

Dữ liệu quét 3D giúp đối chiếu bản vẽ với hiện trạng thực tế của công trình.
Các công nghệ hỗ trợ thu thập và quản lý dữ liệu hiện trạng
Để số hóa cơ sở vật chất, doanh nghiệp có thể kết hợp nhiều công nghệ tùy theo diện tích khảo sát, mức độ phức tạp của công trình và yêu cầu về độ chính xác. Mỗi giải pháp đảm nhận một vai trò riêng trong quá trình thu thập, trực quan hóa và quản lý dữ liệu.
Quét laser 3D tĩnh: Thu thập đám mây điểm có mật độ cao tại phòng máy, hành lang đường ống và khu vực có nhiều thiết bị. Giải pháp phù hợp khi cần dữ liệu hình học chi tiết để đo đạc, đối chiếu và lập hồ sơ hiện trạng.
Quét 3D di động: Thu thập dữ liệu trên quãng đường di chuyển, phù hợp với nhà xưởng, kho hàng và công trình có diện tích lớn. Phương pháp này giúp tăng tốc độ khảo sát, đặc biệt khi cần ghi nhận nhiều khu vực trong một dự án.
Chụp ảnh toàn cảnh 360 độ: Ghi lại hình ảnh trực quan của không gian, hỗ trợ quan sát từ xa và xác định bối cảnh tại thời điểm khảo sát. Hình ảnh 360 độ có thể bổ sung cho dữ liệu hình học nhưng không thay thế phép đo chính xác.
Nền tảng quản lý dữ liệu trên đám mây: Hỗ trợ lưu trữ, xem, chú thích và chia sẻ đám mây điểm hoặc hình ảnh giữa các bên. Nhờ đó, nhóm kỹ thuật có thể phối hợp xử lý thông tin mà không phải trao đổi nhiều bộ hồ sơ rời rạc.
Việc lựa chọn công nghệ cần dựa trên mục tiêu sử dụng dữ liệu. Với khu vực có nhiều đường ống và thiết bị phức tạp, quét laser 3D tĩnh có thể là lựa chọn phù hợp.
Với công trình rộng, quét 3D di động giúp đẩy nhanh quá trình thu thập dữ liệu. Trong khi đó, nền tảng đám mây hỗ trợ quản lý và khai thác dữ liệu sau khảo sát.
Lợi ích của quét 3D đối với quản lý và vận hành công trình
Giá trị của quét 3D không chỉ nằm ở khả năng ghi nhận hiện trạng mà còn ở việc cung cấp dữ liệu phục vụ các quyết định kỹ thuật.
Khi được tích hợp vào quy trình quản lý cơ sở vật chất, dữ liệu này giúp doanh nghiệp giảm sự phụ thuộc vào bản vẽ cũ, nâng cao khả năng kiểm soát và chủ động hơn trong kế hoạch bảo trì.
Các lợi ích chính gồm:
Nâng cao độ tin cậy của hồ sơ: Dữ liệu quét cung cấp cơ sở để kiểm tra kích thước, vị trí thiết bị và mức độ phù hợp giữa bản vẽ với hiện trạng thực tế.
Rút ngắn thời gian khảo sát: Thu thập nhiều thông tin không gian trong một lần, hạn chế việc đo lại khi cần kiểm tra các kích thước đã được ghi nhận đầy đủ.
Giảm sai sót và chi phí làm lại: Hỗ trợ phát hiện những điểm không phù hợp về kích thước hoặc bố trí trước khi triển khai sửa chữa, lắp đặt và cải tạo.
Hạn chế tiếp xúc với khu vực nguy hiểm: Cho phép thu thập dữ liệu nhanh và hỗ trợ đánh giá từ xa sau khảo sát, qua đó giảm nhu cầu tiếp cận trực tiếp trong một số công đoạn.
Hỗ trợ bảo trì và tuân thủ: Cung cấp dữ liệu tham chiếu cho việc lập kế hoạch bảo trì, kiểm tra hiện trạng và chuẩn bị hồ sơ phục vụ đánh giá theo yêu cầu.
Cần lưu ý rằng quét 3D không tự xác định tình trạng hư hỏng bên trong thiết bị hoặc thay thế các phương pháp kiểm tra chuyên dụng. Công nghệ này phát huy hiệu quả tốt nhất khi kết hợp với hồ sơ bảo trì, dữ liệu vận hành và quy trình kiểm tra kỹ thuật của doanh nghiệp.
Về lâu dài, việc duy trì dữ liệu hiện trạng có hệ thống giúp doanh nghiệp hình thành nền tảng thông tin đáng tin cậy cho công tác quản lý tài sản. Đây cũng là tiền đề để triển khai các giải pháp quản lý không gian, mô hình thông tin công trình và mô hình song sinh kỹ thuật số khi có nhu cầu.

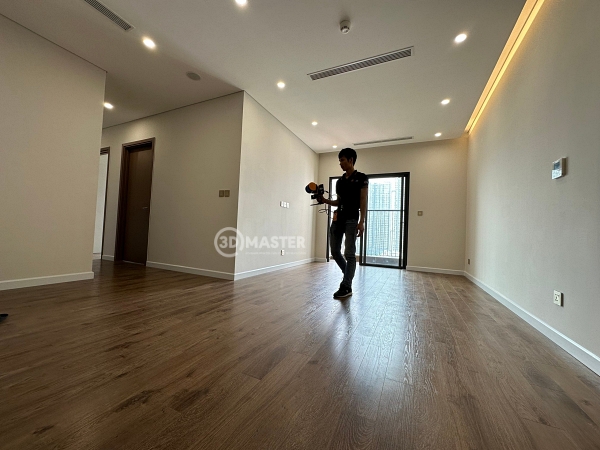

Dữ liệu quét 3D tạo cơ sở cho công tác bảo trì và cải tạo hệ thống kỹ thuật.
Ứng dụng dịch vụ quét 3D trong quản lý cơ sở vật chất
Dịch vụ quét 3D có thể được triển khai tại nhiều loại hình công trình, từ nhà xưởng sản xuất đến tòa nhà thương mại và hệ thống kỹ thuật công nghiệp.
Tùy mục tiêu dự án, dữ liệu thu thập sẽ được xử lý thành đám mây điểm, mô hình 3D hoặc bản vẽ kỹ thuật để phục vụ công việc cụ thể.
Một số ứng dụng thực tế gồm:
Khảo sát hiện trạng công trình: Số hóa nhà xưởng, tòa nhà, phòng máy và hệ thống đường ống để ghi nhận kích thước, vị trí thiết bị và bố trí không gian.
Lập bản vẽ hoàn công: Cung cấp dữ liệu hình học thực tế để đối chiếu với bản vẽ thiết kế, hỗ trợ cập nhật hồ sơ sau thi công hoặc cải tạo.
Phục vụ cải tạo và nâng cấp: Tạo mô hình hiện trạng làm cơ sở kiểm tra khoảng không lắp đặt, đánh giá vị trí thiết bị và lên phương án bố trí hệ thống mới.
Xây dựng dữ liệu quản lý tài sản: Cung cấp dữ liệu không gian để liên kết vị trí thiết bị với thông tin kỹ thuật, hồ sơ bảo trì và hệ thống quản lý tài sản khi được tích hợp phù hợp.
Để khai thác hiệu quả dữ liệu hiện trạng, doanh nghiệp cần lựa chọn phương pháp quét và phương án xử lý phù hợp với mục tiêu sử dụng.
3D Master cung cấp các giải pháp quét 3D và thiết bị đo 3D, hỗ trợ doanh nghiệp thu thập dữ liệu không gian phục vụ công tác khảo sát, thiết kế và quản lý kỹ thuật.
Tóm lại, quản lý cơ sở vật chất hiệu quả đòi hỏi hồ sơ kỹ thuật đáng tin cậy, dữ liệu hiện trạng chính xác và quy trình vận hành nhất quán. Công nghệ quét 3D giúp doanh nghiệp số hóa công trình thực tế, cập nhật bản vẽ, hỗ trợ lập kế hoạch cải tạo và nâng cao khả năng phối hợp giữa các bộ phận. Khi được triển khai phù hợp, giải pháp này còn tạo nền tảng dữ liệu phục vụ quản lý tài sản dài hạn, góp phần giảm sai sót, tối ưu chi phí bảo trì và nâng cao hiệu quả vận hành công trình.
