Kiểm tra cầu đường là công việc quan trọng nhằm đánh giá hiện trạng, theo dõi sự thay đổi và hỗ trợ quy trình bảo trì công trình giao thông. Tuy nhiên, việc khảo sát cầu thường gặp khó khăn do kết cấu phức tạp, vị trí khó tiếp cận và yêu cầu hạn chế ảnh hưởng đến giao thông. Công nghệ quét 3D mở ra phương pháp thu thập dữ liệu hiện trạng nhanh chóng, tạo cơ sở cho đo đạc, phân tích và lập mô hình công trình. Khi kết hợp quét 3D cố định và di động, đơn vị khảo sát có thể linh hoạt hơn trong việc ghi nhận dữ liệu trên toàn bộ cây cầu.
Kiểm tra cầu đường là gì? Các hạng mục cần kiểm tra
Kiểm tra cầu đường là quá trình khảo sát, đo đạc, đánh giá và ghi nhận tình trạng của cầu cùng các bộ phận liên quan.
Mục đích là xác định hiện trạng công trình, phát hiện dấu hiệu hư hỏng, theo dõi thay đổi và cung cấp dữ liệu phục vụ bảo trì, sửa chữa.
Các hạng mục kiểm tra cần được lựa chọn dựa trên đặc điểm kết cấu, tình trạng công trình và mục tiêu khảo sát.
Kiểm tra kết cấu: Đánh giá các bộ phận như mặt cầu, dầm, trụ, mố và hệ thống gối đỡ. Ghi nhận dấu hiệu nứt, biến dạng, bong tróc hoặc hư hỏng để phục vụ đánh giá
Khảo sát địa hình: Thu thập dữ liệu địa hình, cao độ và các yếu tố xung quanh cầu, hỗ trợ đánh giá điều kiện nền đất, khu vực tiếp giáp và phạm vi công trình.
Kiểm tra hình học: Đo chiều dài, chiều rộng, chiều cao, khẩu độ và vị trí tương quan giữa các bộ phận giúp đối chiếu kích thước thực tế với hồ sơ thiết kế
Lập mô hình hiện trạng: Tái tạo hình dạng công trình dưới dạng bản vẽ hoặc mô hình 3D, là cơ sở tham khảo khi lập phương án cải tạo, sửa chữa và quản lý.
Theo dõi và bảo trì: Lưu trữ dữ liệu qua từng đợt khảo sát để so sánh, nhận biết thay đổi hình học và hỗ trợ xác định nhu cầu kiểm tra chuyên sâu.

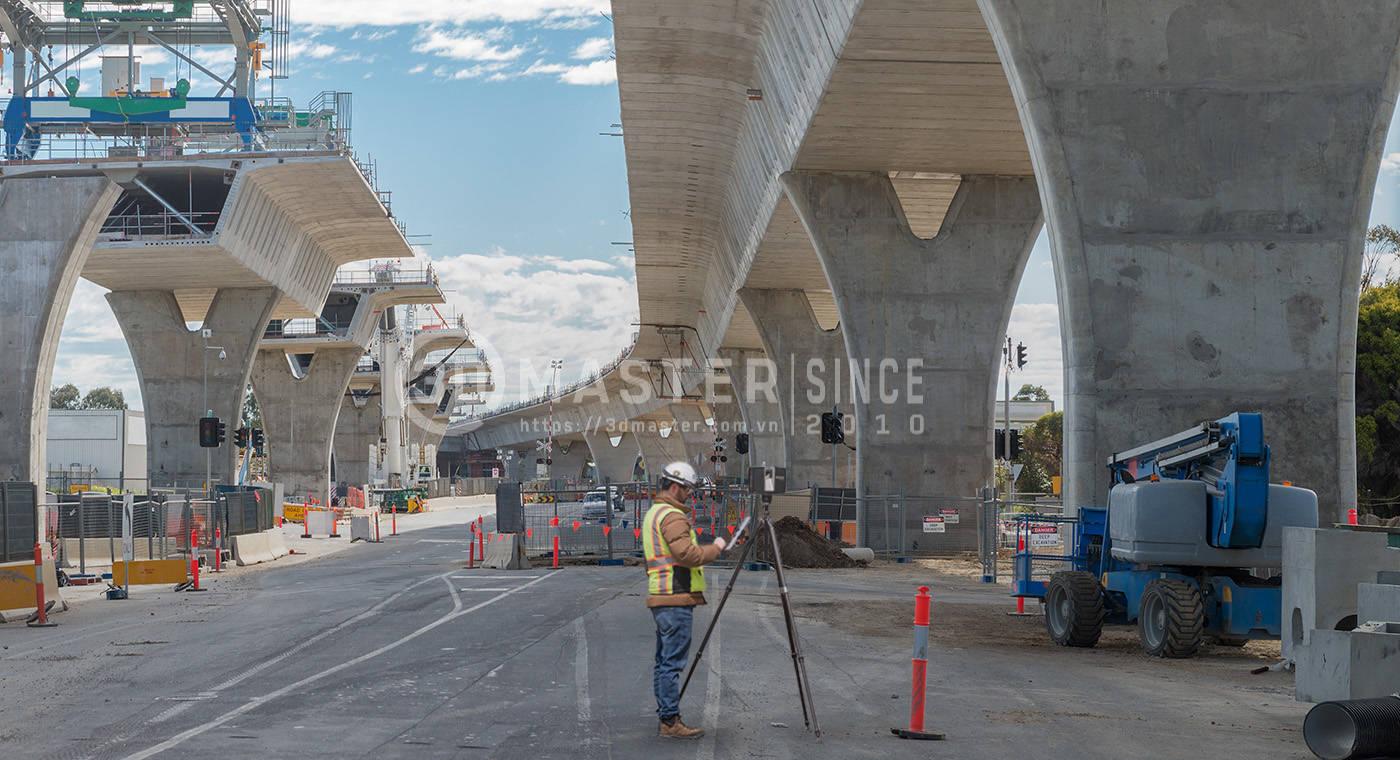

Kiểm tra hiện trạng cầu đường bằng công nghệ quét 3D
Những khó khăn khi kiểm tra cầu đường bằng phương pháp truyền thống
Cầu đường thường có quy mô lớn, kết cấu phức tạp và nhiều vị trí khó tiếp cận. Khi sử dụng phương pháp đo đạc thủ công hoặc thiết bị khảo sát truyền thống, kỹ thuật viên có thể phải bố trí nhiều điểm đo, di chuyển thiết bị liên tục và phối hợp nhiều phương pháp để thu thập đủ dữ liệu.
Các trở ngại phổ biến trong quá trình khảo sát cầu đường:
Khó tiếp cận vị trí kiểm tra: Khu vực dưới gầm cầu, mặt bên dầm, trụ cầu hoặc vị trí nằm trên sông có thể cần thiết bị hỗ trợ và phương án tiếp cận riêng.
Ảnh hưởng của môi trường: Gió mạnh, mực nước, dòng chảy, cây cối và lưu lượng phương tiện có thể gây trở ngại cho việc đo đạc.
Tốn thời gian đo đạc: Đo từng điểm riêng lẻ trên công trình lớn đòi hỏi nhiều thao tác. Việc thay đổi vị trí thiết bị và kiểm tra lại số liệu có thể kéo dài thời gian khảo sát.
Khó ghi nhận toàn diện hiện trạng: Các phép đo rời rạc có thể chưa thể hiện đầy đủ hình dạng bề mặt và mối tương quan giữa các bộ phận.
Những vấn đề này cho thấy nhu cầu về phương pháp thu thập dữ liệu nhanh, có tính hệ thống và hỗ trợ tái sử dụng dữ liệu sau khảo sát. Công nghệ quét 3D là một giải pháp đáng cân nhắc để đáp ứng các yêu cầu đó.
Công nghệ scan 3D hỗ trợ kiểm tra cầu đường như thế nào?
Công nghệ quét 3D sử dụng cảm biến quang học hoặc laser để thu thập tọa độ của nhiều điểm trên bề mặt công trình.
Các điểm dữ liệu được tổng hợp thành đám mây điểm 3D, thể hiện hình dạng và vị trí tương quan của những khu vực được quét. Từ dữ liệu này, kỹ thuật viên có thể thực hiện đo đạc, dựng mô hình và so sánh hiện trạng theo mục tiêu dự án.
Trong kiểm tra cầu đường, công nghệ quét 3D mang lại những lợi ích chính sau:
Thu thập dữ liệu không gian: Ghi nhận tọa độ ba chiều, tái hiện hình dạng và vị trí tương quan giữa các bộ phận của cầu.
Ghi nhận hiện trạng chi tiết: Thu thập dữ liệu bề mặt kết cấu, hỗ trợ quan sát hình dạng và các đặc điểm trong phạm vi quét.
Rút ngắn thời gian khảo sát: Ghi nhận nhiều điểm dữ liệu cùng lúc, giảm thao tác đo thủ công và bố trí lại thiết bị.
Hỗ trợ phát hiện thay đổi: So sánh dữ liệu giữa các lần quét để nhận biết thay đổi về hình học hoặc vị trí kết cấu.
Tạo dữ liệu phục vụ phân tích: Chuyển đám mây điểm thành bản vẽ, mô hình 3D để hỗ trợ đo đạc, sửa chữa và quản lý công trình
Cần lưu ý, quét 3D chủ yếu ghi nhận hình học bề mặt và không tự xác định đầy đủ nguyên nhân hoặc mức độ nghiêm trọng của hư hỏng bên trong kết cấu.
Để đánh giá an toàn cầu, kỹ sư cần kết hợp dữ liệu quét với kiểm tra trực quan, phương pháp kiểm tra không phá hủy, thử tải hoặc các phép kiểm tra chuyên ngành khi cần thiết.

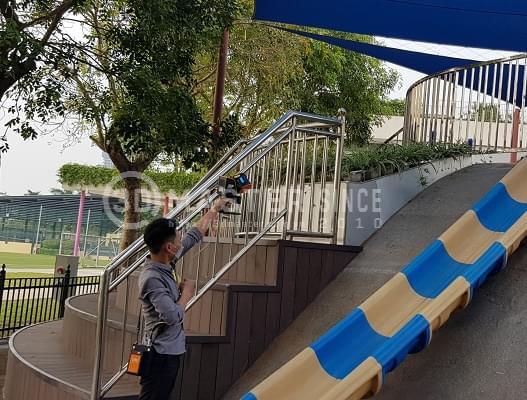

Quét 3D hỗ trợ khảo sát và đánh giá công trình cầu
Kết hợp quét laser 3D cố định và quét laser 3D di động khi kiểm tra cầu
Quét laser 3D cố định để ghi nhận chi tiết
Scan 3D cố định là phương pháp đặt thiết bị tại một vị trí để thu thập dữ liệu không gian xung quanh. Kỹ thuật viên có thể bố trí nhiều vị trí quét nhằm ghi nhận các khu vực khác nhau và hợp nhất dữ liệu thành một hệ thống thống nhất.
Phương pháp này phù hợp khi cần ghi nhận chi tiết hình học của kết cấu cầu hoặc xây dựng hồ sơ hiện trạng phục vụ đo đạc và phân tích.
Ghi nhận khu vực cần độ chi tiết cao: Bố trí vị trí quét phù hợp để thu thập dữ liệu tại dầm, trụ, mố cầu và các bộ phận có yêu cầu khảo sát cụ thể.
Hỗ trợ đo đạc hình học: Sử dụng đám mây điểm để đo kích thước, kiểm tra hình dạng và xác định mối tương quan giữa các bộ phận trong phạm vi dữ liệu thu được.
Hợp nhất dữ liệu nhiều vị trí: Thực hiện nhiều lần quét rồi căn chỉnh, ghép dữ liệu để tạo mô hình tổng thể. Chất lượng kết quả phụ thuộc vào phương pháp đăng ký dữ liệu và kiểm soát sai số.
Hạn chế của phương pháp này là cần lựa chọn và bố trí vị trí quét phù hợp. Với cầu dài hoặc có nhiều khu vực cần khảo sát, số lần di chuyển và thiết lập thiết bị có thể tăng lên.
Quét laser 3D di động để khảo sát diện rộng
Quét laser 3D di động là phương pháp thu thập dữ liệu khi thiết bị di chuyển dọc theo khu vực khảo sát. Một số hệ thống sử dụng công nghệ định vị và lập bản đồ đồng thời (SLAM) để xác định quỹ đạo di chuyển và xây dựng dữ liệu không gian mà không cần dừng lại tại từng điểm như cách quét cố định.
Phương pháp này phù hợp với công trình kéo dài, khu vực có phạm vi khảo sát lớn hoặc nơi cần ghi nhận nhiều vị trí trong một lượt di chuyển.
Khảo sát dọc theo công trình: Thu thập dữ liệu trên mặt cầu, đường dẫn và các khu vực có thể tiếp cận trong quá trình di chuyển.
Mở rộng phạm vi ghi nhận: Hỗ trợ khảo sát những khu vực dài hoặc liên tiếp, giúp hình thành dữ liệu tổng quan về công trình và môi trường xung quanh.
Giảm thao tác bố trí thiết bị: Hạn chế nhu cầu dừng lại để thiết lập thiết bị tại từng vị trí, từ đó có thể rút ngắn thời gian thu thập dữ liệu.
Linh hoạt trong điều kiện hiện trường: Tùy hệ thống và phương án triển khai, thiết bị có thể được mang theo người hoặc gắn trên phương tiện để tiếp cận những khu vực phù hợp.
Độ chính xác của dữ liệu quét di động phụ thuộc vào thiết bị, quỹ đạo di chuyển, điều kiện môi trường, khả năng định vị và phương pháp kiểm soát dữ liệu. Vì vậy, cần đánh giá yêu cầu kỹ thuật trước khi lựa chọn phương án.

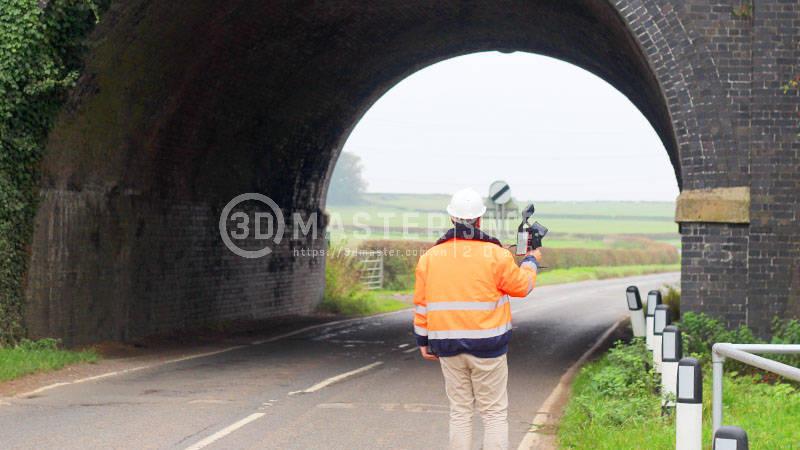

Công nghệ quét 3D nâng cao hiệu quả kiểm tra cầu đường
Phối hợp hai phương pháp quét để tối ưu hiệu quả khảo sát
Kết hợp quét laser 3D cố định và di động giúp tận dụng khả năng khảo sát diện rộng của hệ thống di động cùng mức độ chi tiết tại các vị trí được lựa chọn của hệ thống cố định.
Quy trình kết hợp có thể triển khai theo hướng sau:
Quét di động để ghi nhận tổng thể: Thu thập dữ liệu dọc theo cầu và các khu vực có thể tiếp cận nhằm tạo dữ liệu nền cho toàn bộ phạm vi khảo sát.
Quét cố định tại vị trí trọng điểm: Bổ sung dữ liệu tại các bộ phận cần độ chi tiết cao hoặc khu vực mà dữ liệu quét di động chưa đáp ứng yêu cầu.
Căn chỉnh và hợp nhất dữ liệu: Đưa các bộ dữ liệu về hệ tọa độ thống nhất, kiểm tra độ lệch và tạo đám mây điểm tổng thể.
Phân tích theo mục tiêu dự án: Sử dụng dữ liệu đã xử lý để đo đạc, lập mô hình hiện trạng và hỗ trợ theo dõi thay đổi qua các đợt khảo sát.
Phương án kết hợp cần được thiết kế dựa trên chiều dài cầu, đặc điểm kết cấu, điều kiện tiếp cận và độ chính xác yêu cầu. Không phải dự án nào cũng cần sử dụng đồng thời cả hai phương pháp.
Phần mềm xử lý dữ liệu quét 3D trong kiểm tra cầu đường
Phần mềm chuyên dụng giúp căn chỉnh các lần quét, kiểm tra chất lượng dữ liệu và chuyển đám mây điểm thành bản vẽ hoặc mô hình phù hợp với mục tiêu khảo sát.
Các công việc chính gồm:
Xử lý đám mây điểm: Căn chỉnh và hợp nhất dữ liệu từ nhiều vị trí quét. Loại bỏ các điểm nhiễu, kiểm tra vùng thiếu dữ liệu và đánh giá chất lượng kết quả.
Đo đạc và phân tích: Xác định kích thước, cao độ, hình dạng và khoảng cách giữa các bộ phận trong phạm vi dữ liệu.
Lập bản vẽ và mô hình 3D: Chuyển dữ liệu quét thành bản vẽ hiện trạng hoặc mô hình ba chiều phục vụ quản lý, thiết kế, sửa chữa và cải tạo công trình.
Tích hợp dữ liệu: Xuất dữ liệu sang các phần mềm thiết kế, mô hình hóa hoặc quản lý công trình tương thích. Việc lựa chọn định dạng đầu ra cần căn cứ vào yêu cầu của đơn vị sử dụng và quy trình kỹ thuật của dự án.
Để bảo đảm kết quả có thể sử dụng trong thực tế, cần kiểm soát sai số trong quá trình quét, căn chỉnh và xử lý dữ liệu.
Mô hình 3D chỉ phản ánh những thông tin được ghi nhận và xử lý từ dữ liệu đầu vào, vì vậy không nên xem mô hình là kết luận kiểm định kết cấu nếu chưa có đánh giá chuyên ngành.
Lưu ý khi ứng dụng quét 3D trong kiểm tra cầu đường
Quét 3D có thể cải thiện quá trình thu thập và quản lý dữ liệu hiện trạng, nhưng hiệu quả phụ thuộc vào việc lựa chọn thiết bị, thiết kế phương án khảo sát và kiểm soát chất lượng.
Trước khi triển khai, cần làm rõ mục tiêu sử dụng dữ liệu để chọn công nghệ và quy trình xử lý phù hợp.
Xác định phạm vi khảo sát: Làm rõ khu vực cần quét, các bộ phận cần đo đạc, mức độ chi tiết và loại dữ liệu cần bàn giao.
Lựa chọn công nghệ phù hợp: Cân nhắc quét cố định, quét di động hoặc kết hợp cả hai dựa trên quy mô cầu, điều kiện tiếp cận và yêu cầu kỹ thuật.
Kiểm soát độ chính xác: Bố trí điểm kiểm soát phù hợp, hạn chế vùng khuất và kiểm tra sai số khi căn chỉnh dữ liệu.
Bảo đảm an toàn hiện trường: Xây dựng phương án tiếp cận, bố trí thiết bị và phối hợp điều tiết giao thông khi cần thiết.
Kết hợp kiểm tra chuyên ngành: Khi cần xác định hư hỏng bên trong hoặc khả năng chịu lực, phải kết hợp các phương pháp kiểm tra kết cấu phù hợp.
Lựa chọn đơn vị có năng lực kỹ thuật: Ưu tiên đơn vị có thiết bị phù hợp, quy trình khảo sát rõ ràng và khả năng xử lý dữ liệu theo yêu cầu dự án.
3D Master cung cấp dịch vụ quét 3D, đo 3D và xử lý dữ liệu theo yêu cầu thực tế của khách hàng. Đơn vị có kinh nghiệm triển khai các ứng dụng quét 3D trong lĩnh vực công nghiệp, xây dựng, đo đạc địa hình và số hóa không gian.
Tóm lại công nghệ quét 3D đang mở ra hướng tiếp cận hiệu quả hơn trong kiểm tra cầu đường, giúp rút ngắn thời gian thu thập dữ liệu, ghi nhận hiện trạng chi tiết và hỗ trợ theo dõi biến đổi kết cấu. Để khai thác tối đa lợi ích công nghệ, cần lựa chọn phương pháp quét phù hợp và kiểm soát chất lượng dữ liệu trong từng dự án. Liên hệ 3D Master để được tư vấn giải pháp quét 3D, số hóa hiện trạng và xử lý dữ liệu theo yêu cầu thực tế của công trình.
