Scan 3D phục dựng bản vẽ trục máy bị mòn trước khi gia công cơ khí CNC
Trong ngành sản xuất công nghiệp, gia công cơ khí cnc đóng vai trò nòng cốt để chế tạo và phục hồi các chi tiết máy có độ chính xác cao. Tuy nhiên, đối với các trục máy vận hành lâu năm bị hư hỏng, việc gia công CNC theo yêu cầu để thay thế thường gặp bế tắc do thiếu bản vẽ thiết kế ban đầu. Giải pháp bứt phá hiện nay là áp dụng công nghệ scan 3D phục dựng bản vẽ trục máy bị mòn trước khi gia công cơ khí CNC. Nhờ sự kết hợp giữa thiết kế ngược và gia công phay CNC hay tiện CNC, ngay cả những đơn hàng gia công CNC lẻ phục hồi chi tiết máy phức tạp cũng được giải quyết triệt để, đảm bảo đúng dung sai kỹ thuật và tối ưu chi phí vận hành.
Bản chất của hiện tượng mòn trục máy và những khó khăn khi gia công CNC theo yêu cầu
Mòn trục máy là sự suy giảm kích thước và biến dạng bề mặt cổ trục, vai trục do ma sát, tải trọng và nhiệt độ trong quá trình vận hành.
Các dạng hư hỏng phổ biến gồm mòn cổ trục do ma sát với ổ bi, bạc lót hoặc phớt; mòn không đồng đều do tải trọng và điều kiện bôi trơn; và cong trục do quá tải, va đập hoặc tác động nhiệt.
Tình trạng mòn trục làm giảm độ đồng tâm, gây rung động mạnh, phá hủy ổ bi và làm ngưng trệ toàn bộ dây chuyền sản xuất.
Khi không có bản vẽ gốc, việc phục hồi trục máy bị mòn đặt ra hàng loạt thách thức kỹ thuật:
Khó khăn về phôi liệu và biến dạng nhiệt: Khó chọn vật liệu tương thích; hàn đắp phục hồi dễ gây ứng suất tàn dư và biến dạng nhiệt.
Khó khăn trong việc xác định tâm chuẩn và độ đồng tâm: Cổ trục bị mòn lệch khiến việc gá đặt lên máy CNC để tìm lại đường tâm chuẩn trở nên cực kỳ phức tạp.
Khó khăn về dung sai lắp ghép và độ bóng bề mặt: Khó xác định chính xác dung sai ban đầu (như k6, h6) trên bề mặt đã bị biến dạng.
Khó khăn về hình học phức tạp và chi tiết tinh vi: Các chi tiết như rãnh then, ren đặc biệt hoặc vấu cam mất biên dạng chuẩn để lập trình gia công.
Áp lực về thời gian và chi phí xử lý đơn chiếc: Rà gá thủ công tốn nhiều thời gian, nguy cơ hỏng phôi cao làm tăng chi phí dừng máy.
Gia công tiện CNC phục hồi đường kính và hình dạng trục máy bị mòn.
Ưu thế vượt trội của giải pháp scan 3D kết hợp thiết kế ngược
Phương pháp truyền thống phụ thuộc vào các phép đo thủ công, dễ bỏ sót sai lệch trên trục đã mòn. Ngược lại, scan 3D thu thập dữ liệu bề mặt toàn diện hơn, hỗ trợ phân tích vùng hư hỏng và phục dựng mô hình CAD trước khi gia công cơ khí CNC.
Thu thập hình học toàn diện với độ chính xác cao: Lấy trọn vẹn dữ liệu bề mặt 3D chuẩn xác đến từng micromet (µm).
Phân tích độ mòn trực quan và chính xác: Xuất bản đồ nhiệt (Color Map) hiển thị rõ vị trí và lượng mòn thực tế.
Giải quyết triệt để bài toán tâm chuẩn và độ đảo: Tự động tính toán và tái tạo chuẩn xác đường tâm lý thuyết ban đầu.
Tiết kiệm thời gian và loại bỏ sai số chủ quan: Quét dữ liệu trong vài phút, loại bỏ hoàn toàn sai số do đo thủ công.
Tạo lập kho lưu trữ số: Số hóa dữ liệu thành file CAD 3D, dễ dàng lưu trữ và tái sản xuất khi cần.
Liên kết liền mạch với quy trình lập trình CAM/CNC: Chuyển trực tiếp mô hình CAD sang phần mềm CAM để lập trình gia công phay CNC và tiện CNC nhanh chóng.
Scan 3D kết hợp thiết kế ngược giúp phục dựng chi tiết cơ khí không còn bản vẽ gốc.
Quy trình phục dựng bản vẽ trục máy bằng scan 3D trước khi gia công CNC
Để phục dựng trục máy phục vụ sản xuất, cần kết hợp dữ liệu quét với kiến thức thiết kế cơ khí và yêu cầu làm việc thực tế của chi tiết.
Bước 1: Xử lý bề mặt và chuẩn bị mẫu
Vệ sinh sạch sẽ dầu mỡ, gỉ sét trên bề mặt trục. Dán các điểm dấu chuẩn (Target points) lên trục hoặc gá đặt để thiết bị scan 3D định vị không gian. Xịt một lớp bột phản quang mỏng nếu bề mặt trục quá bóng hoặc phản xạ ánh sáng mạnh.
Bước 2: Quét 3D thu thập dữ liệu không gian
Sử dụng máy quét 3D chuyên dụng chiếu chùm tia laser hoặc ánh sáng cấu trúc lên trục máy. Thiết bị sẽ thu nhận hàng triệu điểm dữ liệu không gian 3D để tái lập bề mặt dưới dạng lưới tam giác (STL/OBJ).
Bước 3: Xử lý dữ liệu lưới và phân tích độ mòn
Đưa dữ liệu lưới vào phần mềm xử lý 3D để làm sạch nhiễu, vá lỗ hổng và căn chỉnh hệ tọa độ. Kỹ sư tiến hành phân tích độ mòn bằng cách so sánh các tiết diện hình học để xác định kích thước danh nghĩa ban đầu.
Bước 4: Thiết kế ngược và dựng mô hình CAD
Dựa trên dữ liệu lưới đã xử lý, kỹ sư tiến hành dựng lại mô hình CAD 3D (Parametric Solid Model). Các bề mặt bị mòn được tái tạo lại theo đúng dạng hình học chuẩn (trụ tròn, mặt phẳng, ren, rãnh) và chuẩn hóa kích thước theo tiêu chuẩn lắp ghép ngành cơ khí.
Bước 5: Xuất bản vẽ kỹ thuật 2D và thiết lập dung sai
Từ mô hình CAD 3D hoàn chỉnh, tiến hành xuất bản vẽ kỹ thuật 2D. Thiết lập đầy đủ kích thước, dung sai lắp ghép (dung sai kích thước, dung sai hình học như độ đảo, độ đồng tâm, độ tròn) và độ nhám bề mặt (Ra).
Bước 6: Gia công cơ khí CNC và kiểm tra chất lượng
Chuyển file CAD/CAM sang xưởng gia công. Lập trình đường chạy dao trên máy tiện hoặc máy phay CNC. Tiến hành gia công cơ khí CNC sản phẩm thực tế và dùng lại thiết bị scan 3D để kiểm tra (inspection) đối chiếu sản phẩm sau gia công với bản vẽ thiết kế.
Những yêu cầu kỹ thuật cần kiểm soát khi phục dựng trục máy để gia công CNC
Khi thực hiện phục dựng bản vẽ trục máy bị mòn, kỹ sư phải tuân thủ nghiêm ngặt các chỉ tiêu kỹ thuật sau:
Đường kính cổ trục và dung sai lắp ghép: Xác định chính xác kiểu lắp để quy định dung sai đường kính cổ trục tương thích với ổ lăn hoặc bạc lót.
Độ đồng tâm và độ đảo: Kiểm soát chặt chẽ độ đồng tâm giữa các cổ trục lắp ổ bi và độ đảo mặt đầu, độ đảo hướng kính nhằm tránh hiện tượng gãy trục do mỏi khi quay tốc độ cao.
Độ tròn và độ trụ: Đảm bảo sai lệch hình học của các mặt trụ không vượt quá 1/2 phạm vi dung sai đường kính tương ứng.
Bán kính lượn và vai trục: Phục dựng đúng góc lượn (fillet) tại vị trí chuyển tiếp đường kính để giảm thiểu tập trung ứng suất, tránh nứt gãy trục.
Rãnh then, then hoa và ren: Kiểm tra chuẩn xác bước ren, góc rãnh then và độ đối xứng của rãnh then so với đường tâm trục.
Vật liệu và xử lý nhiệt: Phân tích thành phần vật liệu gốc (thép C45, 40Cr, SCM440...) để chỉ định phương pháp nhiệt luyện (Tôi cao tần, thấm carbon, tôi cải thiện) đạt độ cứng HRC yêu cầu.
Khả năng kiểm chứng mô hình: Đảm bảo mô hình CAD phục dựng có tính tham số (parametric) để dễ dàng tùy chỉnh nếu xưởng gia công điều chỉnh lượng dư phôi.

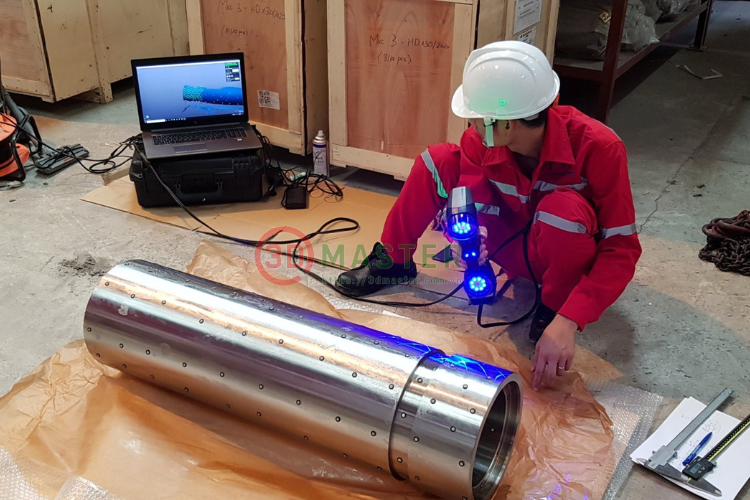

Scan 3D trục máy bị mòn để thu thập dữ liệu hình học trước khi gia công cơ khí CNC
Dịch vụ scan 3D trong gia công cơ khí CNC trục máy tại 3D Master
Là đơn vị tiên phong hàng đầu tại Việt Nam trong lĩnh vực đo đạc 3D và số hóa cơ khí, 3D Master mang đến giải pháp toàn diện cho bài toán phục hồi chi tiết máy bị hư hỏng, bị mòn:
Trang thiết bị hiện đại: Trang bị máy scan 3D Laser hiện đại từ Faro Creaform và CMM di động, độ chính xác đến 0.015mm.
Đội ngũ kỹ sư chuyên sâu: Kỹ sư trên 10 năm kinh nghiệm, am hiểu sâu về dung sai, vật liệu và công nghệ gia công cơ khí cnc.
Dịch vụ gia công linh hoạt: Đáp ứng nhanh mọi đơn hàng gia công CNC lẻ, phục hồi sự cố khẩn cấp cũng như gia công CNC theo yêu cầu số lượng lớn.
Quy trình khép kín và tối ưu: Hỗ trợ toàn diện từ Scan 3D CAD/CAM Tư vấn gia công phay CNC/tiện CNC Kiểm tra chất lượng (QC).
3D Master có thể tư vấn phương án scan phù hợp với đặc điểm chi tiết và mục tiêu sử dụng dữ liệu. Doanh nghiệp nên cung cấp hình ảnh, kích thước chính, tình trạng hư hỏng và yêu cầu lắp ghép để được đánh giá phương án kỹ thuật trước khi triển khai.
Tóm lại, Scan 3D kết hợp thiết kế ngược giúp phục dựng bản vẽ trục máy bị mòn chính xác hơn, rút ngắn thời gian đo đạc và tạo dữ liệu đầu vào cho quá trình gia công cơ khí CNC. Với các chi tiết khó đo hoặc không còn bản vẽ gốc, 3D Master cung cấp giải pháp scan 3D và dựng mô hình CAD theo yêu cầu, hỗ trợ doanh nghiệp phục hồi chi tiết và tối ưu quá trình gia công.
