Trong chiến tranh hiện đại, yêu cầu về tốc độ triển khai, độ chính xác và khả năng nâng cấp liên tục đang đặt ra thách thức lớn cho ngành sản xuất UAV. Các phương pháp thiết kế và kiểm tra truyền thống khó đáp ứng được yêu cầu ngày càng cao về chất lượng và thời gian phát triển. Vì vậy, công nghệ thiết kế 3D, scan 3D và đo kiểm 3D đang trở thành nền tảng quan trọng giúp tối ưu quy trình sản xuất máy bay không người lái, nâng cao hiệu suất và đáp ứng nhanh nhu cầu tác chiến thực tế.

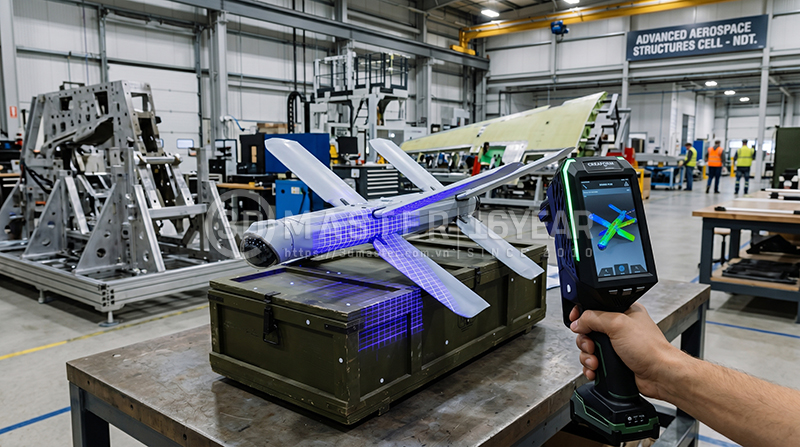

Công nghệ Scan 3D hỗ trợ thiết kế và sản xuất UAV hiện đại
1. Vai trò của thiết kế 3D và đo kiểm 3D trong chu trình phát triển UAV quân sự
Trong môi trường tác chiến hiện đại, UAV quân sự không cho phép tồn tại bất kỳ sai số nào dù là nhỏ nhất, bởi một lỗi hình học sơ đẳng có thể làm hỏng toàn bộ nhiệm vụ trinh sát hoặc tấn công chiến lược.
Sự kết hợp giữa thiết kế 3D và đo kiểm 3D chính là "vũ khí tối tân" giúp chuẩn hóa dải sản phẩm quốc phòng từ bản vẽ số cho đến thực địa.
Tăng tốc R&D vũ khí chiến lược: Thiết kế 3D giúp giả lập va chạm và dòng khí cực nhanh, cắt giảm 60% thời gian chế tạo mẫu thử vật lý.
Tối ưu tính năng tàng hình (RCS): Thiết kế bề mặt mượt mà giúp giảm diện tích phản xạ radar, tối ưu khí động học để UAV bay cao và êm hơn.
Kiểm soát độ bền vỏ carbon chịu lực: Đo kiểm 3D phát hiện sai lệch siêu nhỏ (<0.02mm), đảm bảo thân vỏ không nứt vỡ khi UAV cơ động gắt.
Đồng bộ khoang chứa thiết bị đặc chủng: Đảm bảo hệ thống camera trinh sát, cảm biến và module vũ khí khớp hoàn hảo 100% vào khung thân.
Triệt tiêu rung lắc, bảo vệ tín hiệu: Đo kiểm độ đồng tâm của trục cánh và mô-tơ, ngăn chặn nhiễu sóng hoặc lệch camera khi truyền dữ liệu.
Phục vụ sửa chữa thần tốc sau tác chiến: Quét 3D nhanh hư hại của UAV sau nhiệm vụ để dựng lại file CAD, phục vụ sửa chữa khẩn cấp tại thực địa.
Bảo mật và chuẩn hóa dây chuyền quốc phòng: Tạo ra "bản sao kỹ thuật số" (Digital Twin) để lưu trữ tuyệt mật và sẵn sàng kích hoạt sản xuất hàng loạt.
2. Ứng dụng công nghệ Scan 3D trong thiết kế ngược và nâng cấp UAV
2.1 Thiết kế ngược linh kiện UAV hiện có
Hoạt động thiết kế ngược là mắt xích bắt buộc để các doanh nghiệp nhanh chóng làm chủ công nghệ, cải tiến và nội địa hóa linh kiện UAV mà không phụ thuộc vào chuỗi cung ứng nước ngoài.
Tái tạo file CAD cho các linh kiện mất bản vẽ: Quét 3D các chi tiết cơ khí cũ hoặc nhập khẩu để dựng lại file thiết kế chuẩn, phục vụ chế tạo thay thế.
Nâng cấp và tối ưu hóa biên dạng khí động học: Chỉnh sửa trực tiếp trên file 3D các bề mặt cánh, đuôi UAV hiện có để tăng lực nâng và giảm lực cản gió.
Nội địa hóa và tự chủ chuỗi cung ứng vật liệu: Chuyển đổi linh kiện nhựa đúc sẵn sang file 3D để gia công bằng sợi carbon cao cấp hoặc in 3D sợi thủy tinh.
Cải tiến không gian khoang chứa để tích hợp sensor: Chỉnh sửa cấu trúc khung thân trong file CAD để mở rộng khoang chứa pin, camera hoặc cảm biến thế hệ mới.
Chế tạo nhanh khuôn mẫu từ sản phẩm thực tế: Quét 3D linh kiện vỏ để thiết kế chính xác khuôn ép nhựa hoặc khuôn đúc carbon bọc ngoài cho UAV.
Tối ưu hóa trọng lượng và phân tích cấu trúc lực: Đưa file thiết kế ngược vào phần mềm để giảm độ dày vách tại các vùng không chịu lực, giúp UAV nhẹ hơn.
Đồng bộ hóa các cụm module cơ khí lắp ráp: Thiết kế lại các khớp nối, giá đỡ mô-tơ từ mẫu quét thực tế để đảm bảo độ khít tuyệt đối khi lắp ráp hàng loạt.
2.2 Số hóa các kết cấu phức tạp khó đo bằng phương pháp truyền thống
Nhiều bộ phận trên UAV có hình dạng rất phức tạp và gần như không thể đo chính xác bằng thước cơ khí hoặc máy đo thông thường.
Điển hình là các bề mặt cong khí động học trên cánh và thân máy bay. Đây là những khu vực quyết định lực nâng, lực cản và hiệu suất bay của UAV.
Công nghệ Scan 3D cho phép ghi nhận hàng triệu điểm đo chỉ trong thời gian ngắn. Toàn bộ hình dạng thực tế của chi tiết được số hóa với độ chính xác cao.
Ngoài ra, các kết cấu composite, vật liệu siêu nhẹ hoặc các chi tiết được sản xuất bằng công nghệ in 3D cũng có thể được số hóa nhanh chóng. Điều này giúp kỹ sư đánh giá chính xác chất lượng sản phẩm và tối ưu thiết kế trong các thế hệ UAV tiếp theo.
3. Đo kiểm 3D trong kiểm soát chất lượng linh kiện và cấu trúc UAV
Hoạt động đo kiểm 3D là phòng tuyến tối quan trọng giúp loại bỏ mọi sai sót hình học trước khi máy bay không người lái UAV cất cánh, bảo vệ an toàn cho toàn bộ hệ thống linh kiện đắt giá bên trong.
Nghiệm thu chất lượng khuôn đúc composite: Quét 3D kiểm tra bề mặt khuôn bọc vỏ carbon, đảm bảo không bị cong vênh trước khi đưa vào ép hàng loạt.
Kiểm soát sai số biên dạng cánh siêu chính xác: So sánh dữ liệu scan cánh UAV với file CAD gốc để đảm bảo lực nâng khí động học đạt chuẩn 100%.
Đo kiểm độ đồng tâm và cân bằng trục mô-tơ: Phát hiện độ lệch trục cơ khí của động cơ và cánh quạt, triệt tiêu hoàn toàn rung lắc gây mất an toàn bay.
Xác thực độ phẳng và độ dày vỏ thân UAV: Sử dụng bản đồ màu (Color Map) để kiểm tra các vùng vỏ carbon bị mỏng, rộp hoặc biến dạng sau khi đúc.
Kiểm tra độ khít của các khớp kết nối cơ khí: Đo đạc chính xác các vị trí lắp ghép module pin, camera trinh sát và mạch điều khiển trung tâm.
Đánh giá độ biến dạng cấu trúc sau thử nghiệm tải: Quét 3D lại toàn bộ thân xe/drone sau các bài kiểm tra chịu lực cực hạn để phát hiện các vết nứt ngầm.
Tự động hóa quy trình QC trong sản xuất hàng loạt: Tích hợp máy quét 3D vào dây chuyền để kiểm tra nhanh kích thước linh kiện đầu ra theo tiêu chuẩn ISO.

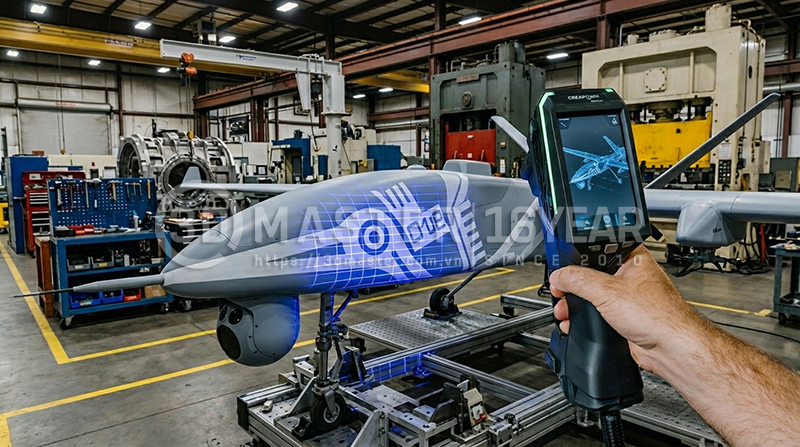

Đo kiểm khung thân composite bằng công nghệ 3D Creaform Handyscan EVO
4. Công nghệ 3D hỗ trợ sản xuất nhanh UAV trong điều kiện chiến trường
Trong điều kiện chiến trường, tốc độ và sự tự chủ về nguồn cung linh kiện quyết định sự sống còn của các đơn vị vận hành.
Việc ứng dụng công nghệ 3D là giải pháp đột phá giúp sửa chữa, tái sản xuất và tối ưu hóa UAV ngay tại vùng chiến sự mà không cần phụ thuộc vào hậu cần tuyến sau.
Sửa chữa khẩn cấp bằng cách in 3D linh kiện thay thế: Quét 3D chi tiết bị hỏng để in lại ngay càng đáp, gá camera hoặc vỏ bảo vệ bằng nhựa kỹ thuật chịu lực.
Tái sản xuất cánh quạt hỏng đúng chuẩn khí động học: Thiết kế ngược từ cánh quạt nguyên vẹn còn lại để in 3D bù đắp, đảm bảo cân bằng lực nâng tức thì.
Tích hợp nhanh vũ khí và cảm biến ngoài thực địa: Quét 3D thân UAV để thiết kế và in nhanh các ngàm thả lựu đạn, gá phụ hợp với từng nhiệm vụ.
Khắc phục lỗi biến dạng do nhiệt độ và va chạm: Dùng máy quét cầm tay kiểm tra nhanh cấu trúc vỏ sau loạt trận để phát hiện các vết nứt ngầm nguy hiểm.
Chế tạo đồ gá sửa chữa cơ khí dã chiến: Thiết kế ngược các cụm module để in nhanh đồ gá, giúp cố định linh kiện khi hàn mạch hoặc thay mô-tơ tại trận địa.
Số hóa UAV đối phương để phân tích tình báo: Quét 3D xác UAV thu được của địch để dựng lại file CAD, bóc tách công nghệ và tìm ra điểm yếu kết cấu.
Thiết lập xưởng sản xuất di động trên xe container: Kết hợp máy quét 3D nhỏ gọn và máy in 3D tốc độ cao để tạo thành trạm R&D dã chiến di động mọi lúc mọi nơi.
Xu hướng hiện nay là xây dựng mô hình sản xuất UAV phân tán. Thay vì tập trung tại một nhà máy lớn, các cơ sở sản xuất nhỏ có thể sử dụng cùng một bộ dữ liệu số để chế tạo linh kiện tại nhiều địa điểm khác nhau.
Mô hình này giúp tăng khả năng duy trì chuỗi cung ứng và nâng cao tính linh hoạt trong điều kiện chiến trường.
5. Xu hướng tương lai của công nghệ đo kiểm và thiết kế 3d trong ngành UAV quân sự
Trong những năm tới, công nghệ thiết kế 3D và đo kiểm 3D sẽ tiếp tục phát triển mạnh, trở thành nền tảng cốt lõi trong hoạt động nghiên cứu, sản xuất UAV và quản lý vòng đời sản phẩm trong ngành quốc phòng.
Sự kết hợp giữa thiết kế 3D hiện đại và thiết bị đo lường công nghiệp cấp độ Metrology như Creaform HandySCAN EVO đang định hình lại toàn bộ tiêu chuẩn chế tạo máy bay không người lái chiến lược.
Digital Twin (bản sao số): Mỗi UAV có một bản sao kỹ thuật số chứa dữ liệu thiết kế, sản xuất, vận hành và bảo trì để theo dõi toàn bộ vòng đời thiết bị.
Giám sát và dự đoán hỏng hóc theo thời gian thực: Dữ liệu từ UAV thực tế được đồng bộ với mô hình số, giúp phát hiện sớm dấu hiệu xuống cấp và hỗ trợ bảo trì
Tự động hóa đo kiểm bằng AI: AI có thể phân tích dữ liệu scan 3D, nhận diện sai lệch hình học và đánh giá chất lượng nhanh hơn phương pháp thủ công.
Ứng dụng robot trong đo kiểm và kiểm soát chất lượng: Robot tích hợp máy scan 3D giúp tự động hóa quá trình kiểm tra, tăng độ chính xác và giảm phụ thuộc vào nhân lực.
Kết nối dữ liệu 3D với hệ sinh thái công nghiệp quốc phòng số: Dữ liệu thiết kế, sản xuất, đo kiểm và vận hành được liên kết trên một nền tảng thống nhất.
Hình thành nhà máy sản xuất UAV thông minh: Các công đoạn từ thiết kế đến lắp ráp được quản lý bằng dữ liệu số, giúp tăng năng suất và rút ngắn thời gian sản xuất.
Tăng khả năng sản xuất UAV quy mô lớn trong thời chiến: Dữ liệu 3D được chuẩn hóa cùng quy trình tự động hóa giúp mở rộng năng lực sản xuất nhanh khi cần thiết.
Những xu hướng này không chỉ nâng cao hiệu quả sản xuất UAV mà còn tạo nền tảng cho các hệ thống tác chiến thông minh, linh hoạt và có khả năng thích ứng nhanh với yêu cầu của chiến tranh hiện đại.
3D MASTER tự hào là nhà phân phối chính hãng Creaform tại Việt Nam hơn 10 năm, cung cấp đầy đủ thiết bị demo, dịch vụ hỗ trợ kỹ thuật chuyên sâu và giải pháp đo lường 3D toàn diện cho các ứng dụng nghiên cứu, thiết kế và sản xuất UAV trong chiến tranh hiện đại.
