Trong quá trình chế tạo và nâng cấp cơ khí, việc tối ưu hóa bản vẽ hộp giảm tốc 1 cấp đóng vai trò quyết định đến độ chính xác lắp ráp và hiệu suất truyền động của toàn bộ hệ thống. Dù bạn đang làm việc với các dòng máy truyền thống như hộp giảm tốc 1 cấp bánh răng trụ răng thẳng, các thiết kế phức tạp hơn như bản vẽ hộp giảm tốc 1 cấp bánh răng trụ răng nghiêng, hay thậm chí là bản vẽ hộp giảm tốc 2 cấp, sự thay đổi về không gian và kích thước lắp đặt luôn đặt ra bài toán khó cho kỹ sư. Bài viết này sẽ phân tích chi tiết cách công nghệ quét 3D giúp giải quyết triệt để thách thức này một cách nhanh chóng và tối ưu nhất.
Hộp giảm tốc 1 cấp là cơ cấu truyền động cơ khí sử dụng một cặp bánh răng (hoặc trục vít - bánh vít) ăn khớp để giảm tốc độ quay và tăng mô-men xoắn từ động cơ đến máy công tác.
Trong quá trình sử dụng, doanh nghiệp có thể cần thay đổi kích thước lắp đặt để phù hợp với dây chuyền mới, bệ máy khác hoặc động cơ thay thế.
Khi đó, việc cải tiến bản vẽ lắp hộp giảm tốc 1 cấp cần dựa trên hình dạng thực tế của thiết bị và xác định rõ những kích thước nào được phép thay đổi.
Các tình huống thường gặp gồm:
Thay vì chế tạo thiết bị mới, doanh nghiệp có thể xem xét cải tiến các vị trí lắp đặt để đáp ứng yêu cầu mới, với điều kiện kết cấu và khả năng chịu tải vẫn phù hợp.
.JPG)

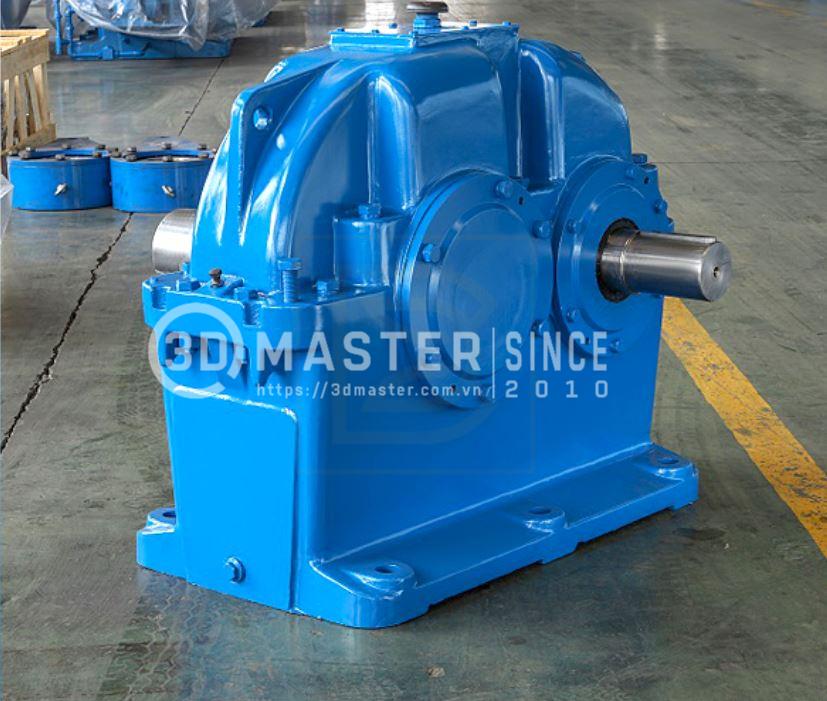

KHÔNG, Không nhất thiết phải dựng lại toàn bộ bản vẽ. Nếu yêu cầu cải tiến chỉ liên quan đến một số vị trí như chân đế, lỗ bu lông hoặc mặt bích, kỹ sư có thể tập trung xử lý các khu vực này và giữ nguyên những phần đã được xác nhận phù hợp.
Cách làm này giúp giảm khối lượng dựng hình và hạn chế nguy cơ phát sinh sai lệch khi thiết kế lại những chi tiết không cần thiết.
|
Nhóm chi tiết |
Hướng xử lý khi cải tiến |
|
Chân đế, lỗ bu lông |
Xem xét điều chỉnh theo bệ máy mới; kiểm tra khoảng cách mép, độ bền và khả năng chịu lực sau khi thay đổi. |
|
Mặt bích, bề mặt liên kết |
Đối chiếu với động cơ, khớp nối và chi tiết ghép nối để đảm bảo vị trí lắp ghép phù hợp. |
|
Vỏ hộp, nắp ổ |
Kiểm tra không gian lắp đặt, vị trí lắp ghép và khả năng tháo lắp để bảo trì. |
|
Trục vào, trục ra |
Ưu tiên giữ nguyên nếu không có yêu cầu thay đổi; nếu điều chỉnh, cần kiểm tra độ đồng tâm, liên kết và khả năng chịu tải. |
|
Bánh răng, khoảng cách trục |
Không thay đổi tùy ý vì ảnh hưởng đến tỷ số truyền, điều kiện ăn khớp và khả năng chịu tải của bộ truyền. |

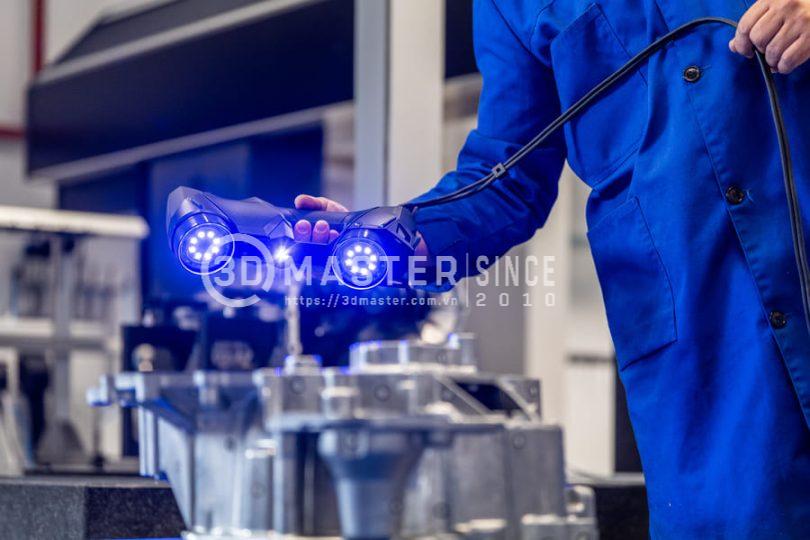

So với đo thủ công từng vị trí, scan 3D giúp thu thập dữ liệu hình học trên nhiều bề mặt cùng lúc. Kỹ sư có thể dựng mô hình 3D, xác định khu vực chính xác cần chỉnh sửa và hạn chế phải dựng lại toàn bộ bản vẽ.
.jpg)
Công nghệ Scan 3D sử dụng laser hoặc ánh sáng để thu thập tọa độ bề mặt vật thể, tạo dữ liệu 3D phản ánh hình dạng thực tế. Dữ liệu này giúp dựng mô hình CAD, đối chiếu bản vẽ và xác định khu vực cần cải tiến.
Trước khi cải tiến, kỹ sư cần xác định hình dạng và kích thước thực tế của hộp giảm tốc. Điều này đặc biệt quan trọng khi thiết bị đã qua thời gian vận hành hoặc sửa chữa.
Dữ liệu scan 3D giúp kỹ sư hiểu rõ hơn tình trạng hình học của thiết bị, nhưng không tự xác định được kích thước ban đầu nếu chi tiết đã bị mòn hoặc biến dạng. Với những khu vực này, cần kết hợp bản vẽ, thông số thiết kế, phép đo và đánh giá kỹ thuật.

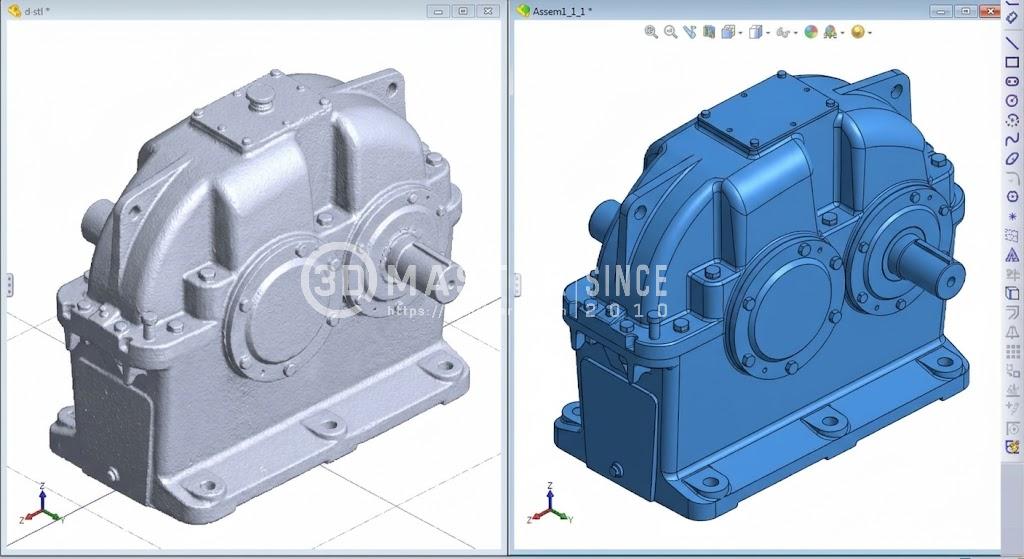

Sau khi xử lý dữ liệu scan 3D, kỹ sư có thể dựng mô hình CAD phù hợp để kiểm tra vị trí lắp đặt và mối quan hệ giữa hộp giảm tốc với các chi tiết liên quan.
Việc kiểm tra trên mô hình giúp phát hiện sớm các vấn đề về bố trí trước khi chế tạo hoặc gia công lại chi tiết. Độ tin cậy của kết quả phụ thuộc vào chất lượng dữ liệu scan, độ chính xác của mô hình và mức độ đầy đủ của các chi tiết liên quan.
Khi đã xác định được vùng cần cải tiến, kỹ sư tiến hành điều chỉnh mô hình CAD và cập nhật bản vẽ kỹ thuật theo yêu cầu lắp đặt mới.
Nếu phương án thay đổi tác động đến trục, bánh răng, khoảng cách trục hoặc ổ lăn, kỹ sư phải đánh giá lại các thông số liên quan. Không nên chỉ dịch chuyển hình học trên mô hình mà chưa kiểm tra ảnh hưởng đến độ bền và khả năng truyền động.
.jpg)
Scan 3D phù hợp khi cần thu thập hình học trên nhiều bề mặt hoặc dựng lại mô hình từ thiết bị hiện có. Tuy nhiên, phương pháp này không phải lúc nào cũng cần thiết.
Đối với nhu cầu phục dựng bản vẽ hộp giảm tốc 1 cấp, phương án phù hợp thường là kết hợp scan 3D, đo kiểm cơ khí và phần mềm CAD. Cách tiếp cận này giúp thu thập hình học tổng thể nhanh hơn, đồng thời vẫn kiểm soát các thông số quan trọng đối với lắp ráp và truyền động.
Để hiện thực hóa các ý tưởng cải tiến cơ khí một cách nhanh chóng, chuẩn xác và tối ưu chi phí, việc hợp tác với một đơn vị giàu kinh nghiệm là chìa khóa thành công.
3D Master tự hào là đơn vị tiên phong cung cấp giải pháp Đo lường quang học và Quét 3D công nghiệp hàng đầu, mang đến sự an tâm tuyệt đối cho các doanh nghiệp cơ khí:
Tóm lại, khi thay đổi kích thước lắp đặt, bản vẽ hộp giảm tốc 1 cấp không nhất thiết phải dựng lại toàn bộ. Scan 3D giúp ghi nhận hình học thực tế, khoanh vùng khu vực cần chỉnh sửa và tạo cơ sở xây dựng mô hình CAD. Kết hợp dữ liệu scan với đo kiểm và đánh giá kỹ thuật giúp hạn chế sai lệch khi gia công, đồng thời đảm bảo phương án cải tiến phù hợp với điều kiện lắp đặt mới.
