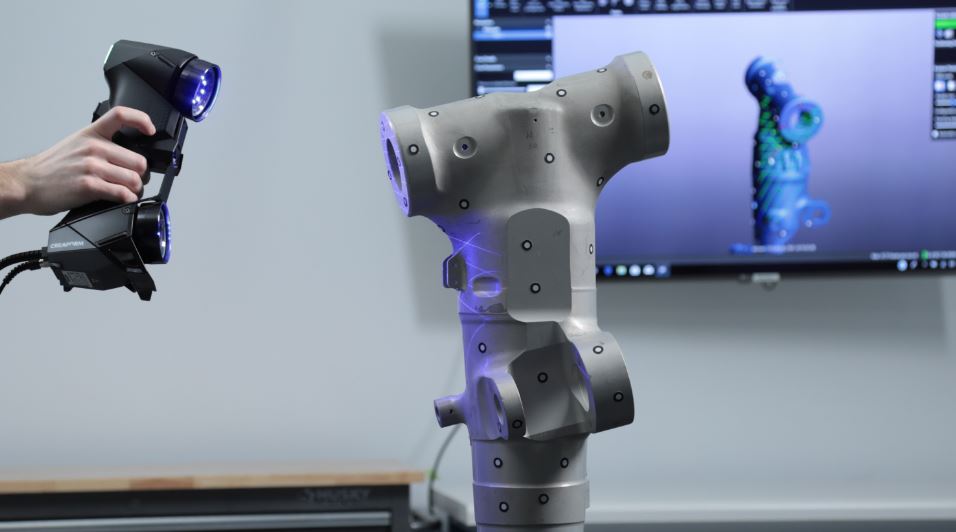

Trong quá trình tìm hiểu máy scan 3D, nhiều doanh nghiệp thường chỉ quan tâm đến giá bán hoặc độ chính xác mà bỏ qua những thông số kỹ thuật quan trọng khác. Trên thực tế, mỗi thông số đều phản ánh khả năng làm việc của thiết bị trong từng ứng dụng cụ thể. Hiểu đúng ý nghĩa của các thông số sẽ giúp doanh nghiệp lựa chọn máy quét 3D phù hợp với nhu cầu, tối ưu chi phí đầu tư và khai thác tối đa hiệu quả của thiết bị.



1. Vì sao cần hiểu thông số trước khi mua máy scan 3D?



Bảng thông số kỹ thuật không chỉ là tài liệu giới thiệu sản phẩm mà còn là cơ sở để đánh giá khả năng đáp ứng của máy scan 3D đối với từng ứng dụng thực tế.

Nếu không tìm hiểu kỹ, doanh nghiệp rất dễ đầu tư sai thiết bị. Do đó, doanh nghiệp cần đánh giá đúng các thông số kỹ thuật trước khi quyết định :

• Hiểu đúng khả năng làm việc của từng dòng máy scan 3D.
• Tránh nhầm lẫn giữa độ chính xác và độ phân giải dữ liệu.
• Lựa chọn thiết bị phù hợp với kích thước và vật liệu cần quét.
• Tiết kiệm chi phí, tránh đầu tư cấu hình vượt quá nhu cầu.
• Đảm bảo dữ liệu đáp ứng yêu cầu thiết kế ngược hoặc đo kiểm.
• Dễ dàng so sánh thiết bị giữa các hãng dựa trên cùng tiêu chí kỹ thuật.





2. Các thông số quan trọng trên máy scan 3D cần hiểu



2.1 Accuracy (Độ chính xác)

Độ chính xác thể hiện sai số giữa dữ liệu quét và kích thước thực của vật thể. Đây là thông số quan trọng nhất đối với các ứng dụng đo kiểm, kiểm tra chất lượng và thiết kế ngược.

Thông thường, các máy scan 3D công nghiệp có sai số dao động khoảng 0,015 - 0,05 mm, trong khi các dòng phổ thông có thể từ 0,05 - 0,1 mm hoặc lớn hơn tùy công nghệ và điều kiện đo.

Ví dụ, máy scan 3D Faro Creaform HandySCAN EVO Plus có độ chính xác 0,020 mm đồng nghĩa với sai số tối đa chỉ khoảng 20 micron trên từng điểm đo, phù hợp với các ngành yêu cầu độ chính xác cao như ô tô, hàng không, cơ khí chính xác và chế tạo khuôn.

Lưu ý: Accuracy càng nhỏ thì độ chính xác càng cao, nhưng không phải ứng dụng nào cũng cần mức sai số cực thấp.



2.2 Độ phân giải dữ liệu quét (Resolution)



Resolution là khoảng cách nhỏ nhất giữa hai điểm dữ liệu mà máy vẫn có thể nhận diện là hai chi tiết riêng biệt.

Thông số này quyết định khả năng tái tạo các chi tiết nhỏ như rãnh, hoa văn, ký tự dập nổi hoặc bề mặt có nhiều đặc điểm tinh xảo. Resolution càng cao thì mô hình 3D càng sắc nét và chi tiết.

Thông thường, resolution của máy scan 3D dao động trong khoảng:

• Máy phổ thông: khoảng 0.1 - 0.5 mm
• Máy tầm trung: khoảng 0.05 - 0.1 mm
• Máy độ chính xác cao (công nghiệp): có thể đạt 0.01 - 0.05 mm

Cần phân biệt rõ giữa độ chính xác và độ phân giải. Độ chính xác quyết định sai số về kích thước của dữ liệu đo, trong khi độ phân giải thể hiện mức độ chi tiết và khả năng tái hiện các đặc điểm nhỏ của vật thể trong dữ liệu thu được.



2.3 Tốc độ quét (Scan Speed/Measurement Rate)



Tốc độ quét thể hiện lượng dữ liệu mà máy scan 3D có thể thu thập trong một giây, thường được biểu thị bằng số điểm/giây hoặc triệu điểm/giây.

Ví dụ, nhiều dòng máy công nghiệp hiện nay có khả năng thu thập từ 1.300.000 đến gần 3.800.000 điểm/giây, giúp giảm đáng kể thời gian quét các chi tiết lớn.

Tốc độ quét cao giúp rút ngắn thời gian đo, từ đó tăng hiệu suất làm việc và đồng thời giảm nguy cơ mất dữ liệu trong quá trình thao tác.





2.4 Số lượng tia laser quét (Laser Lines/Laser Crosses)



Số lượng tia laser quét là số lượng đường laser được chiếu đồng thời từ đầu quét trong quá trình thu thập dữ liệu 3D. Mỗi tia laser sẽ quét một dải bề mặt riêng, giúp máy ghi nhận nhiều điểm dữ liệu hơn trong cùng một lần di chuyển.

Trong thực tế, các dòng máy quét công nghiệp như FARO Creaform HandySCAN EVO Elite được trang bị chùm 46 đường laser cùng 1 đường laser bổ sung, kết hợp với kết nối không dây, giúp tăng khả năng linh hoạt khi đo kiểm và tối ưu hiệu suất làm việc trong môi trường công nghiệp phức tạp.

Tuy nhiên, nhiều tia laser không đồng nghĩa với độ chính xác cao hơn. Độ chính xác thường vẫn phụ thuộc vào cảm biến, thuật toán xử lý và hiệu chuẩn máy, trong khi số lượng tia chủ yếu giúp tăng tốc độ và hiệu quả thu thập dữ liệu.



2.5 Chế độ quét bằng tia laser đơn (Single Laser Mode)



Ngoài chế độ nhiều tia laser, nhiều máy scan 3D còn tích hợp chế độ quét bằng một tia laser đơn.

Chế độ này phát huy hiệu quả trong các trường hợp: :

• Quét các rãnh sâu, nơi tia laser khó tiếp cận theo góc rộng.
• Quét các lỗ nhỏ có đường kính hẹp hoặc độ sâu lớn.
• Quét các góc khuất, bề mặt bị che khuất một phần.
• Thu thập dữ liệu tại những vị trí có hình dạng phức tạp hoặc khó đưa thiết bị vào trực tiếp.

Nhờ đó, dữ liệu thu được đầy đủ hơn, giảm đáng kể tình trạng thiếu điểm quét và cải thiện độ chính xác của mô hình 3D.



2.6 Vùng quét trong một lần quét (Field of View - FOV)



Field of View (FOV) là kích thước vùng không gian mà đầu quét thu nhận dữ liệu trong một lần quét, thường biểu thị theo mm × mm hoặc mm².

Máy quét 3D công nghiệp thường có FOV từ 50 × 50 mm (chi tiết nhỏ) đến khoảng 1000 × 1000 mm (vật thể lớn).

FOV lớn (từ 500 × 500 mm trở lên) giúp giảm số lần di chuyển đầu quét, phù hợp cho thân xe, khuôn lớn, kết cấu cơ khí, và có thể rút ngắn thời gian quét 30–50%.

FOV nhỏ (50 × 50 mm đến 200 × 200 mm) cho mật độ điểm cao hơn, đạt khoảng 0.01–0.05 mm, phù hợp với chi tiết tinh vi, linh kiện chính xác, bề mặt phức tạp.

Việc chọn FOV cần cân bằng giữa tốc độ quét và độ chi tiết mô hình 3D. FOV lớn quét nhanh hơn nhưng ít chi tiết hơn, còn FOV nhỏ chi tiết cao nhưng cần nhiều lần quét hơn.



2.7 Khoảng cách làm việc tối ưu (Working Distance)



Working Distance là khoảng cách tối ưu giữa đầu quét và bề mặt vật thể, tại đó hệ thống cảm biến (laser hoặc ánh sáng cấu trúc) đạt độ chính xác cao nhất theo thiết kế của nhà sản xuất.

Thông thường, mỗi dòng máy scan 3D sẽ có một dải Working Distance cụ thể, ví dụ:

• Máy cầm tay phổ thông: khoảng 200 – 400 mm
• Máy công nghiệp tầm trung: khoảng 300 – 600 mm
• Hệ thống scan độ chính xác cao: có thể đạt 500 – 1.200 mm tùy cấu hình

Đặt đầu quét quá gần sẽ làm giảm FOV, dễ thiếu dữ liệu; quá xa thì tín hiệu yếu, tăng nhiễu và sai số có thể tăng từ 0.02 mm lên 0.1–0.3 mm tùy thiết bị.

Các dòng máy scan 3D hiện đại thường được trang bị cơ chế tự cân bằng tiêu cự hoặc hiển thị cảnh báo khoảng cách theo thời gian thực, giúp người vận hành duy trì đúng Working Distance trong suốt quá trình quét, từ đó đảm bảo độ chính xác và độ ổn định của dữ liệu đầu ra.



2.8 Chế độ làm việc của máy scan 3D

Chế độ làm việc của máy thể hiện cách thiết bị vận hành trong quá trình quét, bao gồm khả năng hoạt động linh hoạt trong nhiều điều kiện và môi trường khác nhau.

Hiện nay, các máy quét 3D thường được thiết kế với nhiều chế độ làm việc phổ biến như:

• Chế độ cầm tay (handheld mode)
• Chế độ cố định trên chân đế (tripod/fixed mode)
• Chế độ quét tự động (automatic scanning mode)
• Chế độ quét theo marker hoặc không marker (marker-based / markerless)
• Chế độ quét theo thời gian thực (real-time scanning mode).

Việc lựa chọn chế độ làm việc phù hợp giúp tối ưu hiệu suất quét theo từng ứng dụng cụ thể, đảm bảo độ ổn định của dữ liệu trong quá trình đo và tăng tính linh hoạt khi xử lý nhiều dạng vật thể khác nhau.



2.9 Phương pháp bám điểm khi quét (Tracking Mode)



Tracking Mode là phương pháp giúp máy scan 3D xác định vị trí của đầu quét trong suốt quá trình làm việc.

Hiện nay, các phương pháp bám điểm thường được sử dụng gồm:

• Marker Tracking: sử dụng các điểm đánh dấu dán trên vật thể.
• Geometry Tracking: bám theo hình học của chi tiết.
• Texture Tracking: nhận diện dựa trên màu sắc và hoa văn bề mặt.
• Hybrid Tracking: kết hợp nhiều phương pháp để tăng độ ổn định.

Khả năng bám điểm tốt giúp hạn chế mất tín hiệu và đảm bảo dữ liệu liên tục trong suốt quá trình quét.
