Scan 3D hỗ trợ sản xuất Drone quân sự nhanh chóng, tiết kiệm 50% chi phí
Drone quân sự được phát triển với yêu cầu cao về độ chính xác, trọng lượng, khả năng lắp ráp và tính đồng bộ giữa các bộ phận. Trong quá trình nghiên cứu và sản xuất, doanh nghiệp có thể sử dụng công nghệ Scan 3D để số hóa linh kiện, xây dựng mô hình CAD, kiểm tra kích thước, thiết kế ngược và tạo nhanh nguyên mẫu hoặc sản phẩm mẫu, giúp tối ưu quy trình phát triển, kiểm soát chất lượng và hỗ trợ sản xuất Drone chính xác, nhanh chóng, linh hoạt hơn.
Drone quân sự được sử dụng trong nhiều nhiệm vụ trinh sát, giám sát và thu thập thông tin.
Drone là cái gì? Drone quân sự được sử dụng để làm gì?
Drone là cách gọi phổ biến cho phương tiện bay không người lái, có thể được điều khiển từ xa hoặc hoạt động tự động nhờ phần mềm và cảm biến tích hợp.
Drone quân sự là thiết bị bay không người lái được thiết kế, trang bị hoặc tích hợp cho các nhiệm vụ quốc phòng.
Tùy thiết kế, mỗi loại có thể đảm nhiệm một hoặc nhiều nhiệm vụ khác nhau.
Trinh sát và thu thập tình báo (ISR): Quan sát địa hình, phát hiện vị trí lực lượng đối phương và truyền dữ liệu hình ảnh thời gian thực về trung tâm chỉ huy.
Chỉ thị mục tiêu và hỗ trợ hỏa lực: Xác định tọa độ chính xác, chiếu tia laser dẫn đường cho pháo binh, tên lửa hoặc không quân tấn công.
Tác chiến và tấn công trực tiếp: Mang theo liều nổ, tên lửa dẫn đường hoặc thiết bị tự sát FPV để tiêu diệt xe thiết giáp, công sự và nhân lực địch.
Hậu cần và vận chuyển quân sự: Cung cấp đạn dược, nhu yếu phẩm, vật tư y tế khẩn cấp cho các đơn vị tác chiến ở địa hình chia cắt hoặc vùng bị cô lập.
Chế áp điện tử và ngụy trang: Phát sóng gây nhiễu radar, làm gián đoạn hệ thống thông tin liên lạc của đối phương hoặc làm mồi bẫy thu hút hỏa lực phòng không.
Trong ngữ cảnh quân sự, Drone và UAV đều như nhau, nhưng Drone là cách gọi phổ biến, dễ hiểu, thường dùng trong giao tiếp, truyền thông và các tài liệu giới thiệu. Còn UAV quân sự mang tính kỹ thuật và chuyên ngành hơn
Những bộ phận nào của Drone phù hợp để Scan 3D phục vụ sản xuất?
Trong quá trình phát triển Drone, nhiều chi tiết có hình dạng phức tạp hoặc yêu cầu độ chính xác cao có thể được số hóa bằng Scan 3D để phục vụ thiết kế và chế tạo.
Khung Drone: Có thể Scan 3D để thu thập hình dạng thực tế, xác định kích thước và vị trí các điểm liên kết, từ đó hỗ trợ xây dựng hoặc hoàn thiện mô hình CAD.
Cánh quạt: Dữ liệu Scan 3D có thể được sử dụng để số hóa hình học bề mặt, phục vụ nghiên cứu hình dạng và tạo dữ liệu tham khảo cho thiết kế.
Càng đáp: Có thể thu thập chính xác hình dạng, vị trí lỗ và các khu vực liên kết để hỗ trợ thiết kế và chế tạo.
Vỏ và nắp bảo vệ: Các bề mặt cong, vị trí lắp ráp và khoảng hở có thể được số hóa nhanh chóng để phục vụ thiết kế vỏ hoặc kiểm tra sản phẩm sau gia công.
Giá đỡ động cơ: Scan 3D giúp ghi nhận vị trí lỗ, mặt lắp ráp và hình dạng tổng thể để phục vụ thiết kế hoặc thiết kế lại chi tiết.
Các chi tiết kết nối và vị trí lắp ráp: Dữ liệu 3D giúp xác định chính xác vị trí lỗ, chốt, mặt tiếp xúc và các đặc điểm hình học quan trọng.

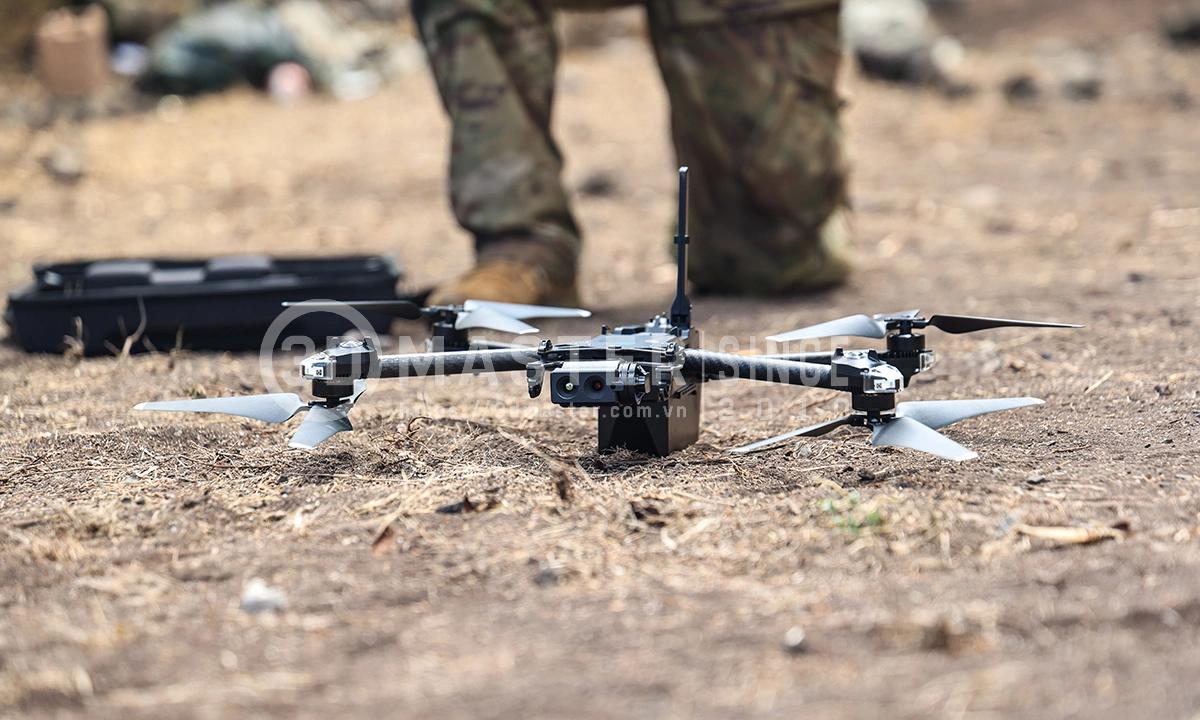

Drone quân sự có nhiều bộ phận và chi tiết nhỏ khó đo đạc thủ công
Scan 3D hỗ trợ sản xuất Drone quân nhanh chóng như thế nào?
Scan 3D để số hóa linh kiện và kết cấu Drone
Scan 3D là quá trình thu thập dữ liệu hình học bề mặt vật thể bằng thiết bị quét laser hoặc ánh sáng xanh để tạo ra mô hình số hóa chính xác.
Cách thực hiện như sau:
Đặt Drone hoặc linh kiện ở vị trí ổn định trước khi đo.
Xác định chuẩn đo (hệ tọa độ) phù hợp với yêu cầu kiểm tra.
Dán điểm marker (target) nếu cần
Dùng máy scan 3D để thu thập dữ liệu trên toàn bộ khu vực cần kiểm tra.
Chú ý quét kỹ những khu vực có hình dạng phức tạp hoặc nhiều chi tiết. .
Ghi nhận đầy đủ mặt lắp ráp, lỗ, rãnh, vị trí liên kết và các đặc điểm quan trọng.
So với việc đo thủ công từng kích thước, Scan 3D có thể thu thập lượng lớn dữ liệu hình học trong thời gian ngắn, giúp rút ngắn giai đoạn số hóa sản phẩm và tạo cơ sở dữ liệu 3D phục vụ thiết kế.
Scan 3D kết hợp thiết kế ngược để phát triển linh kiện Drone
Trong trường hợp chưa có bản vẽ hoặc mô hình CAD hoàn chỉnh, Scan 3D có thể được sử dụng làm bước đầu tiên của quy trình thiết kế ngược.
Quy trình có thể triển khai cụ thể như sau:
Scan 3D linh kiện hoặc bộ phận cần số hóa.
Xử lý point cloud và mesh.
Phân tích các đặc điểm hình học.
Xác định mặt phẳng, đường tròn, lỗ, rãnh và các đặc điểm thiết kế.
Dựng mô hình CAD dựa trên dữ liệu Scan 3D.
Bổ sung kích thước, dung sai và yêu cầu kỹ thuật.
Hoàn thiện thiết kế để phục vụ gia công hoặc tạo mẫu.
Cách tiếp cận này giúp doanh nghiệp chuyển dữ liệu hình dạng thực tế thành mô hình thiết kế số, từ đó rút ngắn thời gian xây dựng dữ liệu CAD cho những chi tiết có hình dạng phức tạp.
Ngoài ra, dữ liệu số có thể được lưu trữ, chỉnh sửa và tái sử dụng cho nhiều mục đích khác nhau, giúp giảm chi phí làm lại mẫu và nâng cao hiệu quả của toàn bộ quy trình sản xuất.
So sánh dữ liệu Scan 3D với mô hình CAD để kiểm tra sai lệch
So sánh dữ liệu Scan 3D với mô hình CAD là phương pháp đối chiếu hình dạng và kích thước thực tế của Drone hoặc linh kiện với thiết kế ban đầu.
Phương pháp này được thực hiện nhằm xác định chi tiết có đúng với bản vẽ hay không, phát hiện sai lệch do gia công, lắp ráp, va chạm, biến dạng hoặc hao mòn, từ đó hỗ trợ kiểm tra chất lượng và cải tiến thiết kế.
Các công việc cụ thể cần thực hiện gồm:
Nhập mô hình CAD vào phần mềm đo kiểm.
Đưa dữ liệu Scan 3D và mô hình CAD về cùng hệ tọa độ.
Xác định phương án căn chỉnh tối ưu
So sánh bề mặt thực tế với bề mặt thiết kế để xác định các khu vực bị lệch.
Tạo bản đồ màu phân biệt vùng lệch dương, lệch âm và vùng nằm trong giới hạn
Kiểm tra các mặt cắt tại vị trí cần đánh giá để quan sát rõ sai lệch, biến dạng
Ưu điểm của phương pháp này là đánh giá được toàn bộ bề mặt chi tiết, giúp nhanh chóng xác định vị trí và mức độ sai lệch. Dữ liệu trực quan cũng có thể lưu trữ, chia sẻ và sử dụng để so sánh nhiều chi tiết hoặc phiên bản thiết kế.
So với đo thủ công hoặc chế tạo đồ gá riêng, Scan 3D kết hợp CAD giúp rút ngắn thời gian kiểm tra, giảm thao tác tháo lắp và chi phí nhân công. Đồng thời, phương pháp này hỗ trợ phát hiện sớm sai lệch, hạn chế sửa chữa, gia công lại và loại bỏ sản phẩm không đạt.
Đánh giá mức độ hư hỏng để xác định linh kiện có thể phục hồi hay cần thay mới
Ngoài nhằm mục đích thiết kế, dữ liệu Scan 3D còn giúp kỹ thuật viên có cơ sở để đánh giá tình trạng linh kiện trong quá trình sử dụng:
Đánh giá mức độ hư hỏng: Phân loại linh kiện vào nhóm bị lệch nhẹ trong ngưỡng cho phép, nhóm bị nứt/biến dạng có thể phục hồi, hoặc nhóm hỏng nặng đe dọa an toàn bay.
Xác định phương án sửa chữa: Lập quy trình nắn chỉnh, hàn bù hoặc gia cố carbon đối với các linh kiện còn khả năng tái sử dụng.
Quyết định thay thế và dựng ngược: Đánh giá các bộ phận bị vỡ nát hoàn toàn để chốt phương án dựng lại bản vẽ CAD và tiến hành chế tạo mới.
Nhờ có dữ liệu hình học chính xác, quá trình ra quyết định được rút ngắn, hạn chế việc tháo lắp, đo đạc thủ công và thử nghiệm nhiều lần, từ đó tối ưu cả thời gian và chi phí sửa chữa.

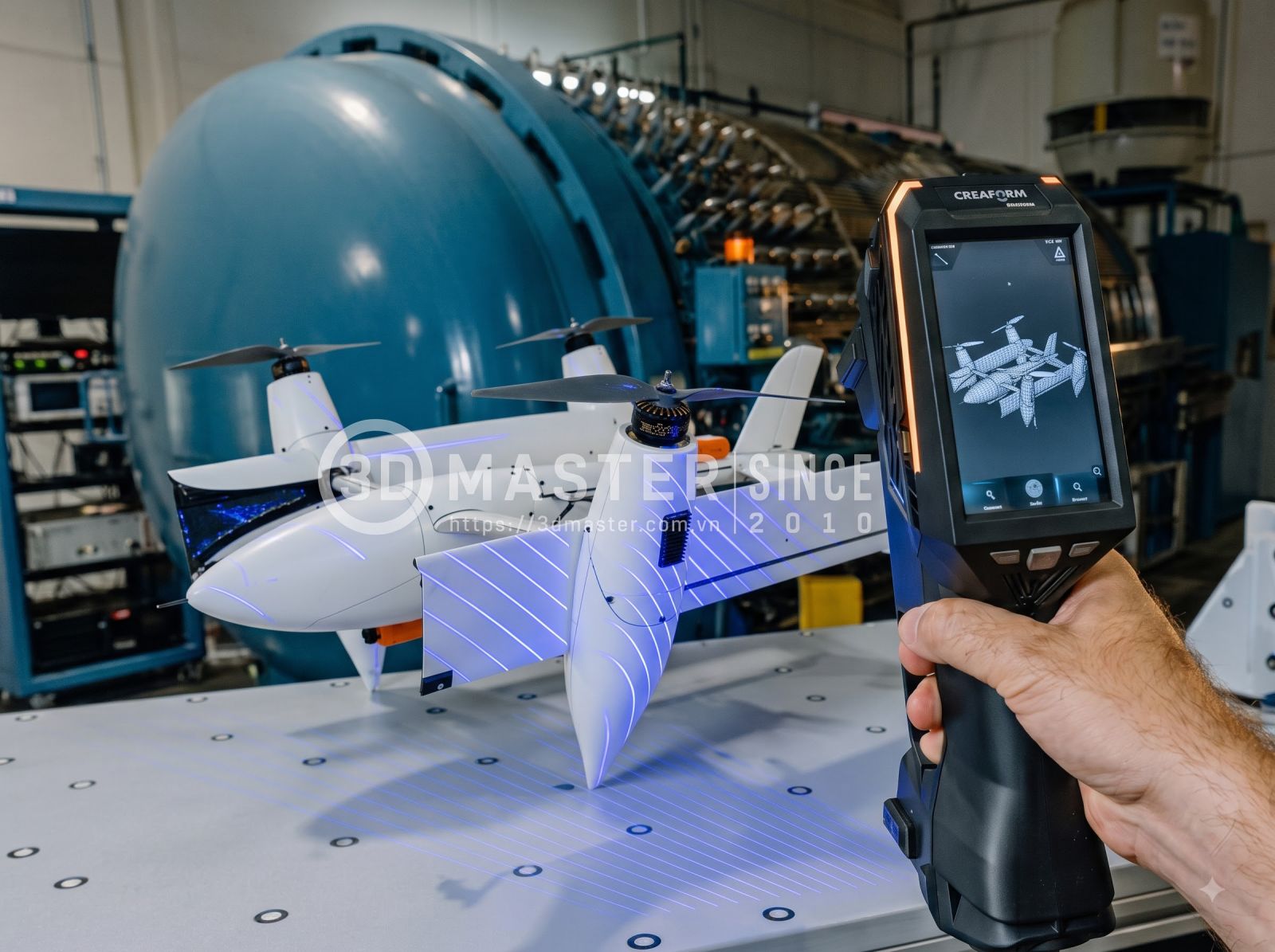

Scan 3D toàn bộ Drone để ghi nhận chính xác hình dạng thực tế sau va chạm
Kết hợp Scan 3D và In 3D để tái tạo linh kiện máy bay không người lái drone mới tiết kiệm chi phí
Khi một linh kiện không còn bản vẽ hoặc không có sẵn phụ tùng, Scan 3D → thiết kế ngược → In 3D có thể rút ngắn quá trình tạo mẫu và chế tạo chi tiết thay thế.
Đặc biệt, công nghệ In 3D chế tạo trực tiếp linh kiện mới giúp doanh nghiệp giảm 70% thời gian chờ nhập linh kiện và tiết kiệm đáng kể chi phí sản xuất.
Quy trình cụ thể có thể triển như sau:
Bước 1: Scan 3D để thu thập hình dạng của linh kiện
Bước 2: Xử lý dữ liệu bằng cách tạo point cloud và mesh sạch.
Bước 3: Thiết kế ngược để chuyển dữ liệu scan thành mô hình CAD
Bước 4: Hiệu chỉnh thiết kế, bổ sung dung sai, vị trí lắp ráp và các yêu cầu kỹ thuật
Bước 5: Chọn vật liệu phù hợp, có thể là polymer, composite hoặc kim loại
Bước 6: In 3D để chế tạo nhanh nguyên mẫu hoặc chi tiết phù hợp
Bước 7: Đo kiểm 3D sau in bằng cách scan lại chi tiết và so sánh với mô hình CAD.
Bước 8: Kiểm tra cơ tính đối với linh kiện chịu tải hoặc liên quan đến an toàn bay.
Ưu điểm lớn của phương pháp này nằm ở khả năng rút ngắn thời gian tạo mẫu và giảm phụ thuộc vào khuôn hoặc quy trình gia công truyền thống.
Cần lưu ý rằng không phải linh kiện Drone quân sự nào cũng phù hợp để in 3D ngay lập tức. Các chi tiết chịu tải, chịu nhiệt hoặc ảnh hưởng trực tiếp đến an toàn bay cần quy trình xác nhận nghiêm ngặt.
Dịch vụ scan 3D hỗ trợ sản xuất và sửa chữa Drone uy tín tại 3D Master
Trong lĩnh vực quân sự và thiết bị bay không người lái (UAV/Drone), yêu cầu về độ chính xác cơ khí và tính bảo mật luôn được đặt lên hàng đầu.
3D Master tự hào là đơn vị tiên phong tại Việt Nam mang đến giải pháp Scan 3D kết hợp kiểm tra không phá hủy (NDT), giúp số hóa linh kiện, thiết kế ngược, đo kiểm và hỗ trợ sản xuất một cách nhanh chóng, tối ưu:
Máy Scan 3D cao cấp từ Faro Creaform: Có độ chính xác lên đến 0.02 mm và tốc độ quét đạt hàng triệu điểm/giây, không bị ảnh hưởng bởi bề mặt bóng, tối.
Hơn 10 năm kinh nghiệm chuyên sâu: thực chiến trong ngành cơ khí chính xác, thiết kế ngược và hỗ trợ hệ sinh thái sản xuất UAV/Drone tại Việt Nam.
Tiết kiệm 70% thời gian & chi phí: Rút ngắn thời gian phục hồi thiết bị từ vài tuần xuống chỉ còn 1 - 3 ngày, tối ưu ngân sách tối đa cho khách hàng.
Linh hoạt phục vụ tại chỗ: Sẵn sàng mang máy Scan 3D tới tận nhà máy, căn cứ hoặc cơ sở sửa chữa của khách hàng để đo kiểm trực tiếp
Gia công/In 3D thay thế & Đo kiểm lại: Hỗ trợ sản xuất linh kiện mới bằng công nghệ In 3D hoặc CNC, sau đó Scan 3D lại một lần nữa để đảm bảo đạt 100% độ lắp ghép hoàn hảo trước khi bàn giao.
Cam kết bảo mật thông tin tuyệt đối: Luôn tuân thủ các quy định bảo mật dữ liệu kỹ thuật khắt khe, phù hợp với các dự án thiết bị bay đặc chủng và quốc phòng.
Tóm lại, scan 3D giúp doanh nghiệp rút ngắn thời gian số hóa, thiết kế và kiểm tra linh kiện Drone nhờ giảm đáng kể các công đoạn đo đạc thủ công. Khi kết hợp với thiết kế ngược, CAD, In 3D/CNC và đo kiểm 3D, quy trình phát triển sản phẩm trở nên nhanh chóng, chính xác và đồng bộ hơn. Nhờ đó, doanh nghiệp có thể tiết kiệm chi phí nhân công, hạn chế sai sót, giảm số lần thử nghiệm và tối ưu chi phí sản xuất.
