Robot hình người của Việt Nam được sản xuất nhờ công nghệ 3D như thế nào?
Rào cản lớn nhất trong thương mại hóa robot hình người của Việt Nam không nằm ở ý tưởng, mà ở chi phí khuôn mẫu đắt đỏ và vòng lặp R&D kéo dài. Bộ đôi công nghệ Quét 3D - In 3D cùng phương pháp thiết kế ngược chính là "lối tắt" chiến lược, giúp giải phóng khỏi sự phụ thuộc linh kiện ngoại, rút ngắn 70% thời gian thử nghiệm và tối ưu hóa chi phí sản xuất ngay từ giai đoạn nguyên mẫu.
Công nghệ 3D đóng vai trò gì trong quá trình sản xuất robot hình người của Việt Nam?
Với robot hình người, mỗi thay đổi nhỏ về kích thước, hình dạng hoặc vị trí lắp đặt đều có thể ảnh hưởng đến khả năng chuyển động, trọng lượng và sự phối hợp giữa các bộ phận.
Vì vậy, thay vì chỉ dựa vào phương pháp đo và chế tạo truyền thống, quy trình phát triển có thể tận dụng dữ liệu 3D xuyên suốt từ thiết kế đến kiểm tra.
Sự kết hợp giữa Quét 3D và In 3D là công cụ đắc lực, là nền tảng cốt lõi định hình lại toàn bộ năng lực R&D robot nội địa, đặc biệt là robot người máy thông minh:
Tối ưu 60 - 70% chi phí R&D: Loại bỏ nhu cầu làm khuôn đúc thử nghiệm đắt đỏ, cho phép sản xuất trực tiếp linh kiện từ file CAD.
Scan 3D kiểm tra độ chính xác: Số hóa và so sánh chi tiết thực tế với file thiết kế để phát hiện ngay dung sai hay biến dạng cơ khí.
In 3D tạo mẫu nhanh: Thử nghiệm hình dạng, kết cấu vỏ bọc và khớp động chỉ trong vài giờ thay vì nhiều tuần.
Chủ động chuỗi cung ứng: Tự sản xuất các chi tiết độc bản tại chỗ, giảm hoàn toàn sự phụ thuộc vào linh kiện nhập khẩu đắt đỏ.
Rút ngắn vòng lặp cải tiến: Thiết kế 3D → Tạo mẫu → Đo kiểm 3D → Phân tích → Cải tiến → Tạo mẫu mới
Vòng lặp R&D càng nhanh, doanh nghiệp càng dễ dàng thử nghiệm nhiều phương án và đưa robot ra thị trường sớm hơn
Công nghệ 3D hỗ trợ rút ngắn quá trình thiết kế, tạo mẫu và cải tiến robot hình người
Quy trình ứng dụng công nghệ 3D và thiết kế ngược để sản xuất robot giúp giảm 70% thời gian
Ứng dụng quy trình chuẩn hóa từ số hóa đến chế tạo thực tế giúp rút ngắn từ vài tháng xuống còn vài ngày cho một chu kỳ cải tiến:
Robot/chi tiết thực tế → Scan 3D → Xử lý dữ liệu → Thiết kế ngược CAD → Tối ưu thiết kế → In 3D tạo mẫu → Lắp ráp & thử nghiệm → Scan 3D kiểm tra → Hoàn thiện
Bước 1: Scan 3D chi tiết hoặc bộ phận của robot có sẵn
Đầu tiên, kỹ sư xác định bộ phận cần số hóa và lựa chọn máy quét phù hợp (như Faro Creaform HandySCAN / MetraSCAN) với kích thước, vật liệu, độ phức tạp và yêu cầu độ chính xác.
Quá trình thực hiện gồm:
Làm sạch và chuẩn bị chi tiết trước khi tiến hành quét.
Dán marker hoặc thiết lập phương án bắt hình phù hợp nếu cần.
Quét toàn bộ vùng hình học cần thu thập.
Chụp bổ sung những khu vực bị khuất.
Thu dữ liệu point cloud/mesh đầy đủ.
Với các chi tiết robot có hình dạng phức tạp, Scan 3D giúp thu thập trực tiếp hình học của sản phẩm thay vì phải đo thủ công từng vị trí.

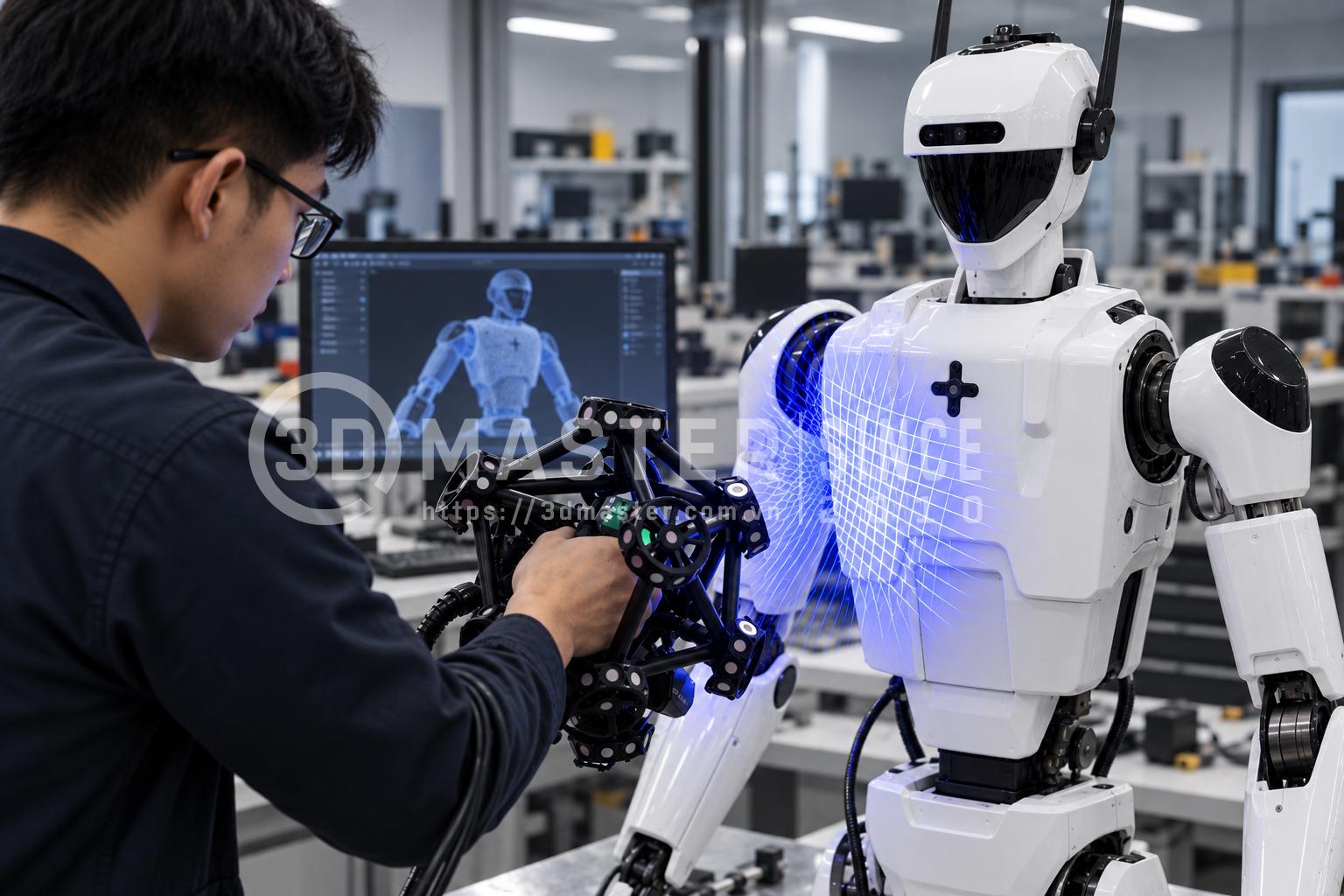

Kỹ sư sử dụng máy Scan 3D để số hóa chi tiết trên robot hình người
Bước 2: Xử lý dữ liệu quét
Dữ liệu Scan 3D chưa thể đưa ngay vào thiết kế. Kỹ sư cần đưa dữ liệu quét vào các phần mềm chuyên dụng (như VXmodel, PolyWorks):
Loại bỏ dữ liệu nhiễu và phần thừa.
Ghép các vùng quét thành một mô hình thống nhất.
Căn chỉnh các vùng dữ liệu.
Xử lý lỗ hổng hoặc vùng thiếu dữ liệu.
Tạo mesh phù hợp với mục đích sử dụng.
Kết quả là mô hình 3D số phản ánh hình học của chi tiết thực tế.
Bước 3: Thiết kế ngược và dựng lại mô hình CAD
Đây là bước biến dữ liệu quét thành mô hình có thể chỉnh sửa. Kỹ sư sẽ sử dụng phần mềm thiết kế ngược chuyên sâu để chuyển đổi dữ liệu lưới 3D thành mô hình CAD tham số :
Xác định mặt phẳng, trục, đường tâm và các đặc trưng hình học.
Nhận diện các bề mặt phẳng, cong, lỗ, rãnh và vị trí lắp ghép.
Dựng lại từng đặc điểm hình học cần thiết của chi tiết.
Xây dựng mô hình CAD có thể chỉnh sửa, phục vụ thiết kế và chế tạo.
Kiểm tra mức độ phù hợp giữa CAD và dữ liệu Scan 3D.
Bước 4: Phân tích và tối ưu thiết kế
Khi đã có mô hình CAD, kỹ sư có thể tiếp tục:
Điều chỉnh kích thước.
Điều chỉnh cấu trúc hoặc thiết kế theo yêu cầu.
Tối ưu vị trí lắp ráp.
Tạo thêm vị trí gá cảm biến, camera hoặc linh kiện.
Điều chỉnh thiết kế theo yêu cầu trọng lượng và khả năng vận hành.
Đánh giá độ tương thích khi kết hợp với các bộ phận liên quan.
Đây là điểm quan trọng của thiết kế ngược: không chỉ sao chép chi tiết cũ mà còn tạo nền tảng để phát triển phiên bản mới.
Sau khi hoàn thiện CAD, kỹ sư có thể đưa mô hình sang công nghệ in 3D để tạo mẫu thử.
Có thể sử dụng mẫu in để:
Kiểm tra hình dáng.
Kiểm tra kích thước.
Thử lắp ráp.
Kiểm tra không gian dành cho linh kiện.
Đánh giá khả năng chuyển động.
Tạo và kiểm chứng nhiều phương án thiết kế khác nhau
Với những chi tiết chưa cần sản xuất bằng vật liệu cuối cùng, in 3D đặc biệt phù hợp để kiểm chứng thiết kế trước khi chuyển sang gia công hoặc sản xuất chính thức.

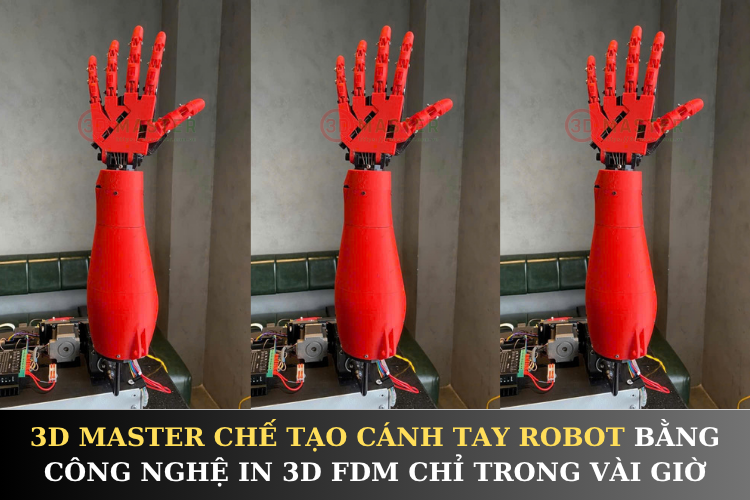

In 3D giúp kỹ sư nhanh chóng tạo mẫu và kiểm tra các chi tiết của robot hình người
Bước 6: Lắp ráp, thử nghiệm và tiếp tục cải tiến
Mẫu mới được đưa vào cụm robot để kiểm tra thực tế:
Độ vừa khít giữa các chi tiết.
Khoảng hở khi chuyển động.
Khả năng gá lắp linh kiện.
Độ ổn định của kết cấu.
Những điểm cần thay đổi sau thử nghiệm.
Nếu phát hiện vấn đề, kỹ sư quay lại mô hình CAD để chỉnh sửa và tạo phiên bản mới. Đây chính là vòng lặp R&D của robot.
Bước 7: Scan 3D kiểm tra phiên bản sau chế tạo và đưa vào sản xuất
Khi chi tiết đạt phiên bản thiết kế, Scan 3D có thể được sử dụng để kiểm tra sản phẩm thực tế: CAD thiết kế ↔ Dữ liệu Scan 3D thực tế
Qua đó có thể xác định:
Đối chiếu để xác định kích thước thực tế có đạt yêu cầu.
Khu vực nào bị sai lệch.
Mức độ sai lệch nằm trong giới hạn cho phép hay không.
Có cần điều chỉnh quy trình chế tạo hay không.
Sau khi đạt yêu cầu, dữ liệu có thể được sử dụng làm cơ sở cho giai đoạn sản xuất.
Các ứng dụng của công nghệ 3D trong sản xuất robot dạng người
Công nghệ 3D không chỉ phục vụ phần “vỏ” của robot. Nó có thể tham gia vào nhiều bộ phận cần tạo hình phức tạp, tạo mẫu nhanh hoặc tối ưu liên tục.
Chế tạo bàn tay, cánh tay robot: Scan 3D giúp thu thập chính xác hình dạng từng bộ phận; dữ liệu được dùng để thiết kế ngược và in 3D mẫu thử, phục vụ tối ưu chuyển động.
Tạo vỏ bọc robot: Scan 3D hỗ trợ lấy dữ liệu hình học, thiết kế ngược các bề mặt phức tạp; sau đó in 3D để thử nghiệm kiểu dáng trước khi sản xuất.
Làm giá đỡ camera, cảm biến: Scan 3D xác định chính xác không gian và vị trí lắp đặt, giúp dựng thiết kế vừa khít và in 3D nhanh mẫu gá.
Tái tạo chi tiết không có bản vẽ: Scan 3D số hóa chi tiết thực tế, sau đó thiết kế ngược thành mô hình CAD để chỉnh sửa, cải tiến hoặc chế tạo lại.
Kiểm tra chi tiết sau chế tạo: Scan 3D quét lại sản phẩm và so sánh với mô hình CAD, giúp phát hiện sai lệch kích thước, hình dạng và vị trí lắp ráp.
Cải tiến qua nhiều phiên bản: Dữ liệu Scan 3D của phiên bản cũ giúp kỹ sư xác định điểm cần thay đổi, thiết kế phiên bản mới và nhanh chóng tạo mẫu bằng in 3D.
Chiến sĩ phi công gặp nạn và đôi tay robot có thể cầm nắm được chế tạo bởi 3D Master
3D Master cung cấp dịch vụ sử dụng công nghệ 3D chuyên nghiệp, hỗ trợ sản xuất robot hình người của Việt Nam
Là đơn vị tiên phong trong giải pháp số hóa và chế tạo mẫu 3D tại Việt Nam, 3D Master mang đến hệ sinh thái toàn diện giúp các kỹ sư và doanh nghiệp phát triển robot hình người tối ưu hóa thời gian lẫn chi phí.
Trang thiết bị hiện đại: Sở hữu các dòng máy quét 3D laser cầm tay công nghiệp hàng đầu thế giới từ Faro Creaform, cho phép thu thập dữ liệu chi tiết robot với độ chính xác đạt tới cấp độ Metrology (chuẩn đo lường micron).
Hệ thống máy in 3D đa dạng công nghệ & khổ lớn: Đáp ứng trọn vẹn từ in 3D nhựa công nghiệp cho các chi tiết khổ lớn đến in 3D kim loại SLM chịu lực cao.
Đội ngũ kỹ sư giàu kinh nghiệm: Hỗ trợ xử lý dữ liệu scan phức tạp, chuyển đổi thành file CAD chuẩn xác, sẵn sàng cho công đoạn phân tích mô phỏng và gia công.
Dịch vụ kiểm soát chất lượng 3D: Cung cấp giải pháp so sánh mô hình sau chế tạo với bản vẽ CAD, xuất báo cáo đo kiểm GD&T chi tiết, đảm bảo độ khớp nối chính xác cho robot.
3D Master cam kết đồng hành cùng các Startup và Phòng lab nghiên cứu Robot Việt Nam từ khâu lên ý tưởng, quét mẫu, tư vấn vật liệu cho đến in hoàn thiện sản phẩm cuối cùng.
Tóm lại, công nghệ 3D đang trở thành công cụ hữu ích giúp robot hình người của Việt Nam được phát triển nhanh và chính xác hơn. Từ Scan 3D, thiết kế ngược đến in 3D, các kỹ sư có thể rút ngắn quá trình tạo mẫu, kiểm tra và cải tiến, tạo nền tảng để đưa robot từ ý tưởng đến sản phẩm thực tế.
