Bản vẽ robot giúp việc, được scan bằng máy scan 3D chính xác cao
Robot giúp việc có kết cấu phức tạp với nhiều chi tiết nhỏ, bề mặt cong, khớp nối và vị trí lắp ráp cần độ chính xác cao. Khi không có bản vẽ hoặc file CAD gốc, việc dựng lại bản vẽ robot thực tế bằng phương pháp đo thủ công có thể mất nhiều thời gian và khó kiểm soát sai số. Scan 3D độ chính xác cao mang đến một hướng tiếp cận hiệu quả hơn: số hóa trực tiếp hình dạng robot, tạo dữ liệu 3D làm cơ sở cho thiết kế ngược, dựng mô hình CAD và phát triển thành bản vẽ kỹ thuật phục vụ sản xuất.
Ứng dụng scan 3D trong phục dựng bản vẽ và cải tiến robot giúp việc
Vai trò của công nghệ scan 3D trong việc dựng bản vẽ robot giúp việc
Robot giúp việc là dòng robot được thiết kế để hỗ trợ con người thực hiện các công việc trong gia đình hoặc môi trường dịch vụ, chẳng hạn như di chuyển, tương tác, vận chuyển đồ
Khi tiếp cận một mẫu robot thực tế để cải tiến hoặc phục dựng, việc dựng lại bản vẽ kỹ thuật luôn là một bài toán hóc búa và tốn nhiều thời gian với các kỹ sư R&D.
Công nghệ scan 3D ra đời giúp giảm đến 70-80% thời gian đo đạc và phác thảo thủ công, từ đó doanh nghiệp có thể đưa sản phẩm ra thị trường nhanh hơn hẳn đối thủ.
Bên cạnh đó, trong quá trình tạo lập và phục dựng bản vẽ kỹ thuật, công nghệ scan 3D còn đóng vai trò quyết định đến độ chính xác của bản vẽ thông qua việc:
Số hóa chính xác hình dạng robot: Thu nhận trọn vẹn từng đường cong của phần vỏ nhựa, phom dáng tổng thể và các chi tiết định hình thẩm mỹ.
Thu thập dữ liệu kích thước phức tạp: Bắt trọn thông số của các chi tiết nhỏ như ngàm sập nhựa, gờ lắp cảm biến, bánh răng truyền động và vách ngăn nội thất…
Cung cấp dữ liệu cho thiết kế ngược: Chuyển đổi dữ liệu lưới thô thành các dữ liệu bề mặt (Surface) và khối (Solid) làm cơ sở dựng lại file CAD.
Hỗ trợ dựng mô hình CAD chuẩn xác: Cung cấp đám mây điểm cực kỳ dày đặc làm gốc, giúp kỹ sư dựng lại mô hình CAD có đầy đủ cây lịch sử thiết kế.
Lưu ý: Máy scan 3D không trực tiếp tạo ra bản vẽ thiết kế robot. Kết quả đầu tiên là dữ liệu 3D như point cloud hoặc mesh. Dữ liệu này sau đó được xử lý và sử dụng cho thiết kế ngược, dựng CAD và sau đó là tiến hành triển khai bản vẽ kỹ thuật.
Quy trình dựng bản vẽ Robot giúp việc nhà nhanh chóng bằng công nghệ scan 3D
Để biến một robot giúp việc thực tế thành bản vẽ có thể sử dụng trong thiết kế và sản xuất, quy trình thường được triển khai theo chuỗi như sau:
Bước 1: Chuẩn bị và quét 3D
Trước khi scan, kỹ thuật viên cần xác định rõ chi tiết hoặc toàn bộ cụm robot cần dựng bản vẽ, yêu cầu độ chính xác và mục đích sử dụng dữ liệu sau cùng.
Làm sạch bề mặt, loại bỏ bụi bẩn và các vật thể không cần thiết.
Xác định các vùng cần quét và những vị trí quan trọng về mặt lắp ráp.
Thiết lập hệ tọa độ và chuẩn bị điểm/mốc tham chiếu khi cần.
Lựa chọn máy scan 3D phù hợp với kích thước, vật liệu và độ phức tạp của robot.
Quét nhiều góc và nhiều hướng để thu thập đầy đủ hình dạng của chi tiết.
Chú trọng các khu vực khó tiếp cận như khe, hốc, lỗ, khớp nối và vị trí giao nhau giữa các chi tiết.
Kiểm tra ngay dữ liệu sau mỗi vùng scan để tránh bỏ sót và phải quét lại.
Với những chi tiết yêu cầu độ chính xác cao, việc lựa chọn thiết bị, thiết lập thông số scan và phương pháp căn chỉnh dữ liệu có ảnh hưởng trực tiếp đến chất lượng mô hình CAD và bản vẽ ở các bước tiếp theo.
Thu thập dữ liệu 3D robot phục vụ dựng bản vẽ
Bước 2: Xử lý dữ liệu thô
Dữ liệu thu được từ máy scan thường ở dạng point cloud hoặc mesh và cần được xử lý trước khi đưa vào thiết kế ngược.
Ghép các lần quét từ nhiều góc thành một hệ dữ liệu thống nhất.
Căn chỉnh dữ liệu theo hệ tọa độ hoặc các chuẩn hình học cần thiết.
Loại bỏ nhiễu, điểm thừa và các vùng không thuộc chi tiết.
Xử lý lỗ dữ liệu hoặc vùng bị che khuất nếu có.
Tối ưu mesh nhưng vẫn bảo toàn những đặc điểm hình học quan trọng.
Kiểm tra chất lượng dữ liệu trước khi chuyển sang bước dựng CAD.
Bước 3: Thiết kế ngược
Đây là bước chuyển dữ liệu scan 3D thành mô hình thiết kế có thể sử dụng để dựng bản vẽ.
Kỹ sư sử dụng mesh làm dữ liệu tham chiếu để xác định các đặc điểm hình học của robot như:
Mặt phẳng và mặt cong.
Tâm, trục và đường bao của chi tiết.
Lỗ, rãnh, ren và các vị trí liên kết.
Khoảng cách giữa các điểm lắp ráp.
Kích thước và biên dạng của từng bộ phận.
Từ đó, các đặc điểm hình học được dựng lại trên phần mềm CAD để tạo thành mô hình 3D có thể chỉnh sửa, thay vì chỉ sử dụng mesh của dữ liệu scan.
Bước 4: Xuất bản vẽ Robot và file phục vụ lập trình gia công CNC, in 3D mẫu thử hoặc làm khuôn đúc.
Sau khi hoàn thiện mô hình CAD, kỹ sư có thể triển khai thành bản vẽ kỹ thuật với các thông tin cần thiết cho chế tạo như kích thước, dung sai, vật liệu, yêu cầu gia công và các chi tiết lắp ráp.
Tùy mục đích, dữ liệu còn có thể được xuất sang các định dạng phù hợp để:
Gia công CNC các chi tiết robot.
In 3D mẫu thử hoặc chi tiết thay thế.
Thiết kế và chế tạo khuôn đúc.
Kiểm tra khả năng lắp ráp giữa các bộ phận.
Tiếp tục chỉnh sửa, cải tiến và phát triển phiên bản robot mới.
Ứng dụng bản thiết kế robot từ dữ liệu scan 3D trong cải tiến và sản xuất
Dữ liệu scan 3D không chỉ giúp tái tạo lại một thiết bị sẵn có, mà còn mở ra nền tảng rộng lớn cho việc tối ưu hóa và thương mại hóa sản phẩm robot giúp việc:
Phục dựng chi tiết mất bản vẽ: Tạo lại file CAD chuẩn xác cho các linh kiện robot đời cũ, thiết bị nhập khẩu bị hư hỏng mà nhà sản xuất không cung cấp file gốc.
Đo kiểm so sánh: Chồng ghép dữ liệu scan của sản phẩm thực tế lên bản vẽ CAD gốc để kiểm tra độ co rút nhựa, độ cong vênh khung gầm sau khi đúc.
Cải tiến tối ưu: Tùy biến lại phom dáng vỏ ngoài thẩm mỹ hơn, mở rộng không gian chứa pin/bo mạch, hoặc nâng cấp tay robot giúp việc linh hoạt hơn trên nền tảng khung cũ.
Tạo dữ liệu chế tạo nhanh: Cung cấp file 3D chuẩn xác để in 3D mẫu thử nghiệm công năng, lập trình CAM cho máy phay CNC hoặc cắt dây EDM chế tạo phụ tùng thay thế.
Kiểm tra độ hở & va chạm: Mô phỏng lắp ghép thử nghiệm các cụm linh kiện trên phần mềm CAD dựa trên dữ liệu scan thực tế để đảm bảo không kẹt khớp khi vận hành.
Đặc biệt, với robot giúp việc có nhiều bộ phận liên kết với nhau, việc sở hữu mô hình CAD và bản vẽ kỹ thuật được dựng dựa trên dữ liệu thực tế giúp quá trình cải tiến, chế tạo lại và phát triển sản phẩm có cơ sở dữ liệu rõ ràng hơn.

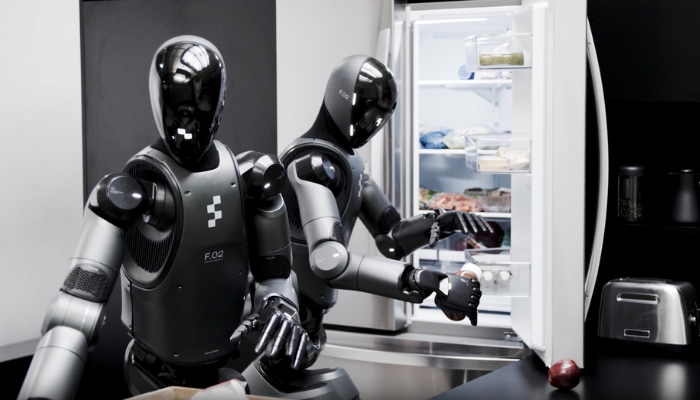

Dữ liệu scan 3D được sử dụng để dựng bản vẽ phục vụ cải tiến, chế tạo.
Dịch vụ scan 3D dựng bản vẽ robot giúp việc chuyên nghiệp, nhanh chóng của 3D Master
Nắm bắt nhu cầu R&D ngày càng cao trong ngành tự động hóa và thiết bị thông minh, 3D Master mang đến giải pháp trọn gói từ dịch vụ Scan 3D độ chính xác cao đến Thiết kế ngược phục dựng bản vẽ robot giúp việc uy tín hàng đầu.
Trang thiết bị hiện đại: Sở hữu hệ thống máy scan 3D Laser chính hãng của Faro Creaform, độ chính xác đạt tới 0.01 mm, bắt trọn mọi chi tiết phức tạp nhất của robot.
Đội ngũ kỹ sư giàu kinh nghiệm: Các chuyên gia 3D Master thạo chuyên môn thiết kế ngược, am hiểu sâu sắc về dung sai cơ khí, công nghệ đúc nhựa và chế tạo robot.
Thời gian hoàn thành cực nhanh: Quy trình tối ưu giúp rút ngắn tối đa thời gian bàn giao file CAD và bản vẽ, đáp ứng kịp tiến độ R&D gấp của doanh nghiệp.
Bảo mật tuyệt đối: Cam kết bảo mật thông tin dự án, kiểu dáng công nghiệp và dữ liệu kỹ thuật sản phẩm của khách hàng bằng hợp đồng (NDA) rõ ràng.
Trong cuộc đua thương mại hóa các sản phẩm công nghiệp gia dụng, việc làm chủ công nghệ và rút ngắn vòng đời R&D là yếu tố quyết định sự thành bại của doanh nghiệp.
Việc ứng dụng máy scan 3D độ chính xác cao để dựng bản vẽ robot giúp việc không chỉ giải quyết triệt để bài toán đo kiểm các kết cấu phức tạp mà còn tạo nền tảng vững chắc cho quá trình cải tiến, thiết kế ngược và sản xuất hàng loạt, tối ưu hóa chi phí, đảm bảo chất lượng kỹ thuật tuyệt đối và nâng cao năng lực cạnh tranh trên thị trường tự động hóa đầy tiềm năng.
