Trong ngành sản xuất cơ khí, việc một chi tiết máy bị hư hỏng nhưng không còn bản vẽ kỹ thuật là tình trạng diễn ra khá phổ biến. Đặc biệt với các hệ thống máy đã sử dụng nhiều năm, việc tìm linh kiện thay thế gần như không khả thi do nhà sản xuất ngừng cung cấp hoặc chi phí nhập khẩu quá cao. Đây cũng là lý do công nghệ scan 3D cơ khí ngày càng được ứng dụng mạnh trong phục dựng chi tiết máy cũ, thiết kế ngược và tái tạo file CAD phục vụ gia công chính xác.
Không chỉ giúp đo đạc nhanh hơn, scan 3D cơ khí còn hỗ trợ doanh nghiệp khôi phục hình dạng thật của chi tiết với độ chính xác cao, giảm đáng kể thời gian dừng máy và tối ưu chi phí sửa chữa.
Trong thực tế sản xuất, nhiều doanh nghiệp vẫn đang vận hành các loại máy móc đã sử dụng từ 10 đến 20 năm. Sau thời gian dài hoạt động, các chi tiết cơ khí sẽ xuất hiện tình trạng mài mòn, biến dạng hoặc nứt gãy. Tuy nhiên, việc phục dựng lại các chi tiết này không hề đơn giản.
Khó khăn lớn nhất là doanh nghiệp không còn bản vẽ CAD hoặc dữ liệu thiết kế gốc. Nhiều hệ thống máy được nhập khẩu từ nước ngoài cách đây hàng chục năm nên dữ liệu kỹ thuật thất lạc hoặc không thể truy xuất lại. Khi một linh kiện hỏng hóc, kỹ sư gần như phải đo đạc lại từ đầu.
Ngoài ra, nhiều chi tiết cơ khí có biên dạng cong phức tạp như cánh turbine, vỏ đúc, cánh quạt công nghiệp hoặc khuôn mẫu. Những bề mặt này rất khó đo bằng thước cơ khí thông thường hoặc các phương pháp đo thủ công.
Không ít trường hợp, kỹ thuật viên phải mất nhiều ngày để đo từng kích thước nhỏ. Tuy nhiên chỉ cần sai lệch vài phần trăm milimet cũng có thể khiến chi tiết lắp không khít, gây rung lắc hoặc làm toàn bộ hệ thống vận hành không ổn định.
Đối với các dây chuyền sản xuất lớn, việc máy móc ngừng hoạt động trong thời gian dài có thể gây thiệt hại rất lớn về chi phí và tiến độ sản xuất. Vì vậy, nhu cầu ứng dụng scan 3D cơ khí để phục dựng chi tiết máy đang tăng mạnh trong nhiều ngành công nghiệp.
.jpg)

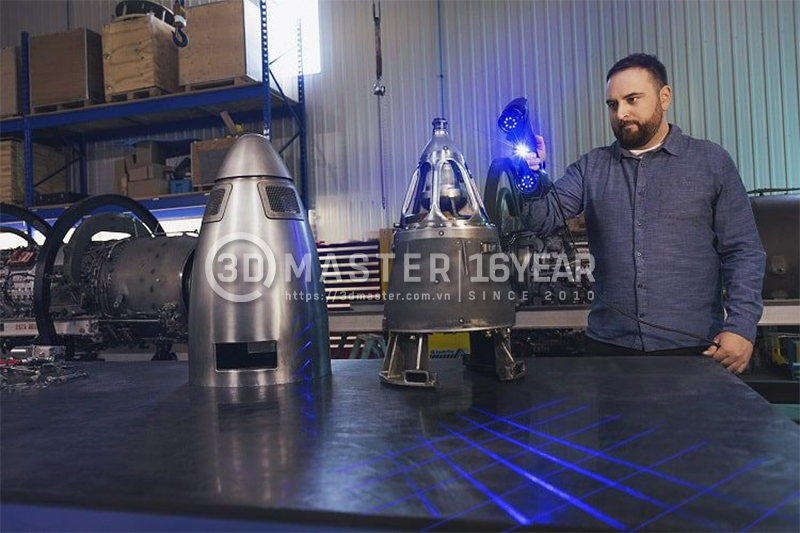

Công nghệ Scan 3D cơ khí hoạt động dựa trên nguyên lý quét toàn bộ hình học bề mặt của chi tiết bằng hệ thống laser hoặc ánh sáng cấu trúc. Máy scan 3D sẽ thu thập hàng triệu điểm dữ liệu trên bề mặt vật thể để tái tạo lại hình dạng thật với độ chính xác rất cao.
Kỹ sư sẽ sử dụng máy scan 3D cầm tay hoặc hệ thống scan chuyên dụng để quét trực tiếp chi tiết cần phục dựng. Quá trình này diễn ra nhanh chóng và không cần tiếp xúc vật lý với vật thể.
Một số dòng máy được ứng dụng phổ biến hiện nay gồm:
Dữ liệu thu được sẽ ở dạng point cloud hoặc mesh 3D, phản ánh đầy đủ hình dạng, kích thước và các chi tiết bề mặt của sản phẩm.
So với đo thủ công, phương pháp này giúp xử lý tốt các bề mặt cong phức tạp, hốc sâu hoặc các chi tiết có hình dạng bất đối xứng
Sau khi quét hoàn tất, dữ liệu scan sẽ được xử lý bằng phần mềm chuyên dụng để tạo thành mô hình 3D hoàn chỉnh.
Trong hệ sinh thái của Creaform, phần mềm VXelements đóng vai trò trung tâm trong việc thu nhận dữ liệu scan, xử lý point cloud và tối ưu mô hình 3D.
Kỹ sư có thể loại bỏ nhiễu, làm mịn bề mặt và tái tạo lại hình học thực tế của chi tiết máy. File đầu ra thường ở dạng STL hoặc mesh 3D phục vụ cho bước thiết kế tiếp theo.
Đây là giai đoạn cực kỳ quan trọng vì chất lượng dữ liệu scan sẽ ảnh hưởng trực tiếp đến độ chính xác của sản phẩm gia công sau này.
.png)

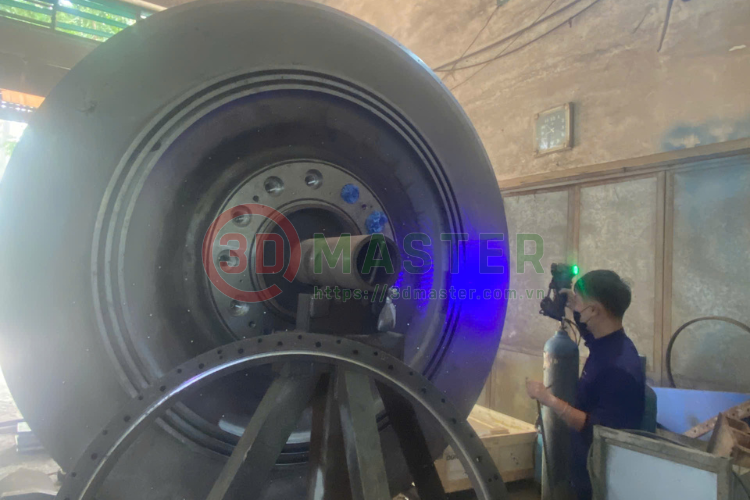

Sau khi có dữ liệu 3D, kỹ sư sẽ tiến hành reverse engineering hay còn gọi là thiết kế ngược để dựng lại file CAD kỹ thuật.
Nhiều doanh nghiệp hiện sử dụng module VXmodel để chuyển đổi dữ liệu scan sang mô hình CAD phục vụ thiết kế và gia công CNC. Phần mềm này hỗ trợ tối ưu dữ liệu mesh, tạo biên dạng kỹ thuật và xuất file STEP hoặc IGES nhanh chóng hơn.
Đối với nhu cầu kiểm tra sai số và QC sản phẩm, phần mềm VXinspect cũng được ứng dụng rộng rãi trong ngành cơ khí để so sánh dữ liệu scan với mô hình CAD gốc.
Nhờ quy trình này, doanh nghiệp có thể phục dựng chính xác các chi tiết máy cũ ngay cả khi không còn bản vẽ kỹ thuật ban đầu, đồng thời dễ dàng chỉnh sửa hoặc cải tiến thiết kế phục vụ sản xuất thực tế.
Hiện nay, công nghệ scan 3D cơ khí được ứng dụng rất rộng trong ngành sản xuất nhờ khả năng xử lý nhanh các chi tiết có hình dạng phức tạp, độ chính xác cao và khó đo bằng phương pháp truyền thống.
.png)
So với phương pháp đo thủ công truyền thống, công nghệ này mang lại tốc độ xử lý nhanh hơn, độ chính xác cao hơn và tiết kiệm chi phí vận hành hiệu quả hơn.
Để đảm bảo dữ liệu scan chính xác và ổn định, doanh nghiệp cần lựa chọn đơn vị có kinh nghiệm thực tế, hệ thống thiết bị chuyên dụng và đội ngũ kỹ thuật am hiểu ngành cơ khí.
3D MASTER là nhà phân phối chính hãng các giải pháp scan 3D công nghiệp của Creaform tại Việt Nam hơn 10 năm, đồng thời là đơn vị cung cấp dịch vụ scan 3D cơ khí chuyên sâu cho nhiều lĩnh vực như cơ khí chính xác.
Với lợi thế sở hữu đầy đủ thiết bị demo thực tế cùng đội ngũ kỹ thuật chuyên sâu, 3D MASTER hỗ trợ doanh nghiệp:
Không chỉ cung cấp dịch vụ scan 3D, 3D MASTER còn hỗ trợ doanh nghiệp trải nghiệm demo thiết bị thực tế, đánh giá nhu cầu ứng dụng và tư vấn tối ưu chi phí đầu tư công nghệ scan 3D trong sản xuất công nghiệp.
Trong bối cảnh ngành cơ khí ngày càng yêu cầu độ chính xác cao và tốc độ xử lý nhanh hơn, scan 3D cơ khí đang trở thành giải pháp quan trọng giúp doanh nghiệp phục dựng chi tiết máy cũ hiệu quả, tiết kiệm và tối ưu vận hành sản xuất lâu dài.
