Việt Nam sản xuất UAV đang bước vào giai đoạn bứt phá mạnh mẽ nhờ sự làm chủ công nghệ của các doanh nghiệp nội địa. Để tối ưu hóa quy trình, các công nghệ 3D tiên tiến đã trở thành chìa khóa cốt lõi giúp rút ngắn thời gian và nâng cao độ chính xác. Bài viết này sẽ phân tích chuyên sâu 4 giải pháp công nghệ 3D giúp giải quyết triệt để bài toán thiết kế, thử nghiệm và chế tạo UAV tại Việt Nam.
Giải pháp công nghệ 3D đồng hành cùng doanh nghiệp sản xuất UAV
1. Công nghệ Scan 3D – Số hóa và kiểm soát chất lượng giúp Việt Nam sản xuất UAV chính xác, nhanh chóng
Công nghệ quét tổng thể đóng vai trò quyết định ở cả hai đầu của quy trình sản xuất máy bay không người lái UAV: thiết kế đầu vào và kiểm định đầu ra.
Thiết bị nổi bật nhất đang được các kỹ sư tin dùng là máy quét cầm tay cao cấp HandySCAN 3D EVO của hãng Creaform.
- Ứng dụng trong thiết kế ngược sản phẩm
Kỹ sư tiến hành quét 3D các mẫu vỏ, cánh quạt hoặc các linh kiện nhập khẩu sẵn có để thu thập dữ liệu số hóa dạng lưới.
Máy giúp tái tạo chính xác các biên dạng cong tự do, phục vụ cho việc cải tiến kiểu dáng khí động học, giúp UAV tối ưu lực nâng và phù hợp với điều kiện khí hậu đặc thù tại Việt Nam.
Công nghệ này giúp phục chế và dựng lại file CAD hoàn chỉnh cho các chi tiết UAV bị hỏng hóc hoặc các linh kiện cũ không còn bản vẽ gốc từ nhà sản xuất.
- Ứng dụng trong Kiểm soát chất lượng (QC/Metrology)
HandySCAN EVO đạt độ chính xác cấp đo lường lên đến 0.020 mm. Mức sai số siêu nhỏ này đảm bảo các chi tiết cơ khí và khớp nối của UAV đạt độ khớp hoàn hảo
Thiết bị sử dụng hệ thống lưới laser xanh đa dòng. Nhờ đó, máy bắt trọn dữ liệu các bề mặt bóng hoặc có màu tối (như sợi carbon) mà không cần xịt bột
Kỹ sư sử dụng công nghệ AR kết hợp bản đồ màu để nghiệm thu sản phẩm. Hệ thống tự động so sánh trực tiếp sản phẩm thực tế với file CAD gốc, giúp phát hiện nhanh các lỗi biến dạng vỏ cánh ngay tại xưởng sản xuất.
Quét 3D số hóa linh kiện UAV phục vụ thiết kế ngược
2. Phần mềm thiết kế 3D và thiết kế ngược – "Cầu nối" từ dữ liệu quét đến mô hình CAD chuẩn
Dữ liệu thô thu được từ máy quét 3D thường ở dạng đám mây điểm (Point Cloud) hoặc lưới (Mesh).
Để đưa vào sản xuất, các kỹ sư cần sử dụng các phần mềm chuyên dụng để chuyển đổi chúng thành các bề mặt CAD mượt mà, có thể chỉnh sửa tự do.
- Phần mềm thiết kế ngược
Geomagic Design X: Đây là phần mềm mạnh mẽ nhất để dịch chuyển dữ liệu lưới sang file CAD có lịch sử thiết kế. Kỹ sư có thể dễ dàng can thiệp để chỉnh sửa kích thước, bù trừ dung sai và tối ưu hóa lại độ dày vỏ UAV.
VXmodel: Đây là module phần mềm đi kèm của Creaform. Nó giúp tối ưu hóa, vá các lỗ thủng dữ liệu lưới và làm mượt bề mặt nhanh chóng, sau đó chuyển giao thẳng dữ liệu sang các phần mềm CAD mà không bị mất gốc tọa độ.
- Phần mềm Thiết kế cơ khí và Kiểu dáng 3D (CAD)
SolidWorks / Autodesk Inventor: Nhóm phần mềm này phổ biến trong việc thiết kế các cụm lắp ráp bên trong UAV. Kỹ sư dùng chúng để bố trí khoang chứa pin, gá hốc camera, hệ thống chân đáp và kiểm tra va chạm hình học trước khi chế tạo.
Siemens NX / CATIA: Đây là các giải pháp cao cấp dành cho các dự án UAV cấu trúc lớn hoặc UAV quân sự. Phần mềm hỗ trợ xử lý các bề mặt phức tạp (Advanced Surfacing) và quản lý đồng bộ vòng đời của sản phẩm.
3. Phần mềm mô phỏng CAE và Lập trình CAM 3D tối ưu hóa cấu trúc và vận hành ảo
Giai đoạn thử nghiệm thực tế luôn tốn kém và tiềm ẩn rủi ro rơi vỡ. Việc ứng dụng phần mềm mô phỏng 3D giúp doanh nghiệp Việt Nam "thử và sai" hoàn toàn trong môi trường ảo, tiết kiệm hàng trăm triệu đồng chi phí R&D.
Mô phỏng khí động học (CFD) và Ứng suất vật liệu: Kỹ sư sử dụng các phần mềm như Ansys Fluent hay Altair để thử nghiệm áp lực gió và dòng khí lưu thông qua thân máy bay. Đồng thời, phần mềm giúp đánh giá khả năng chịu tải của khung sườn sợi carbon dưới các điều kiện thời tiết khắc nghiệt.
Thiết kế tối ưu hóa cấu trúc (Generative Design): Công nghệ AI tích hợp trong phần mềm tự động tính toán và lược bỏ các phần vật liệu thừa. Kết quả là tạo ra bộ khung sườn có trọng lượng nhẹ nhất nhưng vẫn đảm bảo độ bền chịu lực lý tưởng.
Lập trình CAM 3D: Các phần mềm như Mastercam hay Hypermill giúp dịch chuyển dữ liệu CAD thiết kế ngược thành mã lệnh chính xác cho máy CNC đa trục. Quy trình này phục vụ gia công các bộ khuôn đúc vỏ hoặc các chi tiết chịu lực bằng hợp kim nhôm hàng không.

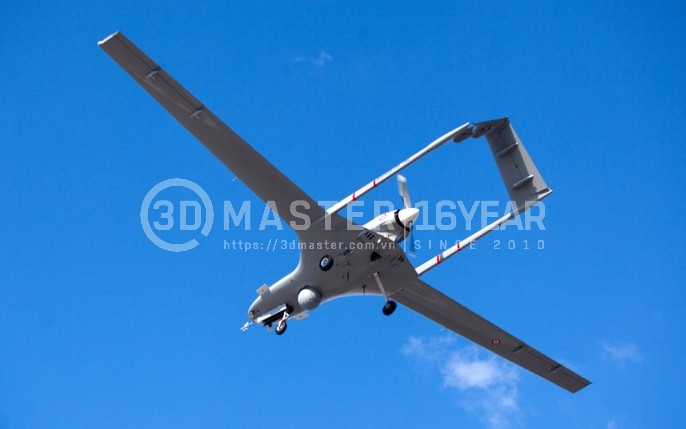

Công nghệ 3D giúp nâng cao năng lực Việt Nam sản xuất UAV
4. Công nghệ In 3D giúp chế tạo mẫu nhanh và xản xuất linh kiện tối ưu khối lượng
In 3D (Additive Manufacturing) giải quyết bài toán sản xuất linh kiện thiết bị bay không người lái phức tạp. Công nghệ này rút ngắn thời gian chế tạo từ vài tuần xuống chỉ còn vài giờ đồng hồ.
Chế tạo mẫu thử nhanh (Prototype): Doanh nghiệp có thể in nhanh các chi tiết như vỏ bảo vệ mạch, gá camera, chân đáp để lắp ráp thử nghiệm (Fit-check) tính công thái học ngay trong ngày.
In vật liệu kỹ thuật cao: Các máy in 3D công nghiệp hiện nay cho phép sử dụng vật liệu sợi carbon liên tục (Carbon Fiber), Nylon chịu lực hoặc thiêu kết bột kim loại (Titanium). Các linh kiện này có thể lắp trực tiếp lên UAV để làm bộ phận chịu lực hoặc chịu nhiệt.
Tạo cấu trúc rỗng bên trong (Lattice structures): In 3D chế tạo dễ dàng các biên dạng hình học rỗng hoặc dạng lưới bên trong linh kiện. Đây là điều mà các phương pháp phay CNC truyền thống không thể làm được. Việc này giúp tối giản tối đa khối lượng của UAV, từ đó kéo dài thời gian bay trên không.
5. Phần mềm đo kiểm 3D giúp kiểm soát chất lượng UAV chính xác hơn
Bên cạnh máy quét 3D, phần mềm đo kiểm đóng vai trò quan trọng trong quá trình Việt Nam sản xuất UAV.
Các phần mềm này giúp so sánh dữ liệu Scan 3D với mô hình CAD, phát hiện sai lệch kích thước, đánh giá dung sai và tạo báo cáo kiểm tra nhanh chóng, từ đó nâng cao chất lượng sản phẩm trước khi đưa vào lắp ráp.
VXinspect: So sánh dữ liệu quét với CAD, hiển thị Color Mapping, đo kích thước và tự động tạo báo cáo kiểm tra chất lượng.
Geomagic Control X: Phân tích sai lệch, kiểm tra dung sai kích thước và dung sai hình học (GD&T), hỗ trợ kiểm soát chất lượng theo tiêu chuẩn.
PolyWorks Inspector: Đo kiểm kích thước, đánh giá độ biến dạng, phân tích sai số và chuẩn hóa quy trình kiểm tra trên nhiều thiết bị đo 3D.
FARO CAM2: Hỗ trợ đo kiểm bằng máy CMM và thiết bị đo 3D FARO, giúp kiểm tra chính xác các chi tiết cơ khí phức tạp và tự động hóa quy trình QC.
Việc ứng dụng trọn bộ công nghệ 3D giúp các doanh nghiệp Việt Nam sản xuất UAV tối ưu hóa trọng lượng, nâng cao độ chính xác và rút ngắn đến 70% thời gian R&D. Đây là bước đi chiến lược để làm chủ công nghệ và bứt phá trên thị trường.
Nếu doanh nghiệp đang tìm kiếm giải pháp Scan 3D và đo kiểm cho UAV, 3D Master sẵn sàng tư vấn và cung cấp các hệ thống máy scan 3D chính hãng như Creaform HandySCAN EVO, cùng dịch vụ hỗ trợ kỹ thuật chuyên sâu, giúp tối ưu toàn bộ quy trình phát triển và sản xuất UAV.
