Công nghệ quét 3D máy bay không người lái giúp thu thập nhanh dữ liệu hình học của UAV với độ chính xác cao, phục vụ thiết kế ngược, kiểm tra chất lượng và phát triển sản phẩm mới. Thay vì đo thủ công mất nhiều thời gian, hệ thống scan 3D có thể ghi nhận hàng triệu điểm dữ liệu chỉ trong vài phút, từ đó tạo mô hình CAD, phân tích sai lệch kích thước và hỗ trợ sản xuất linh kiện chính xác hơn.
1. Vì sao cần quét 3D máy bay không người lái?
Đối với các kỹ sư hàng không và chuyên gia UAV, dữ liệu quét 3D độ chính xác cao chính là chìa khóa để giải quyết các bài toán phức tạp về khí động học, kết cấu vật liệu và mô phỏng số.
Thay vì đo đạc thủ công, việc số hóa UAV thành bản sao kỹ thuật số (Digital Twin) là bắt buộc để tối ưu hóa hiệu suất và giảm thiểu rủi ro vận hành trong suốt vòng đời thiết bị.
Sự chuyển dịch từ mô hình vật lý sang dữ liệu số này mang lại 5 giá trị cốt lõi giải quyết triệt để các bài toán thực tế sau:
Thiết kế ngược: Quét biên dạng vỏ zin để dựng file CAD, giúp chế tạo các module độ thêm (gá camera, cảm biến) khớp hoàn toàn 100%.
Chạy mô phỏng khí động học (CFD): Đưa mô hình quét chuẩn xác vào phần mềm phân tích lực nâng, lực cản, dòng khí để tối ưu thời gian bay và khả năng kháng gió.
Kiểm tra sai lệch sản xuất (QC): Đối chiếu file quét với file gốc bằng biểu đồ nhiệt để phát hiện lỗi co ngót, vênh của vỏ carbon sau khi ra khuôn.
Bảo dưỡng và sửa chữa: Phát hiện chính xác các vết nứt ngầm, lỗi vặn xoắn hoặc lệch trục khung vỏ sau các cú va chạm, hạ cánh cứng.
Xác định trọng tâm: Tính toán phân bổ khối lượng dựa trên dữ liệu quét để đặt pin và mạch chuẩn xác, tránh hiện tượng mất cân bằng gây rơi máy bay.

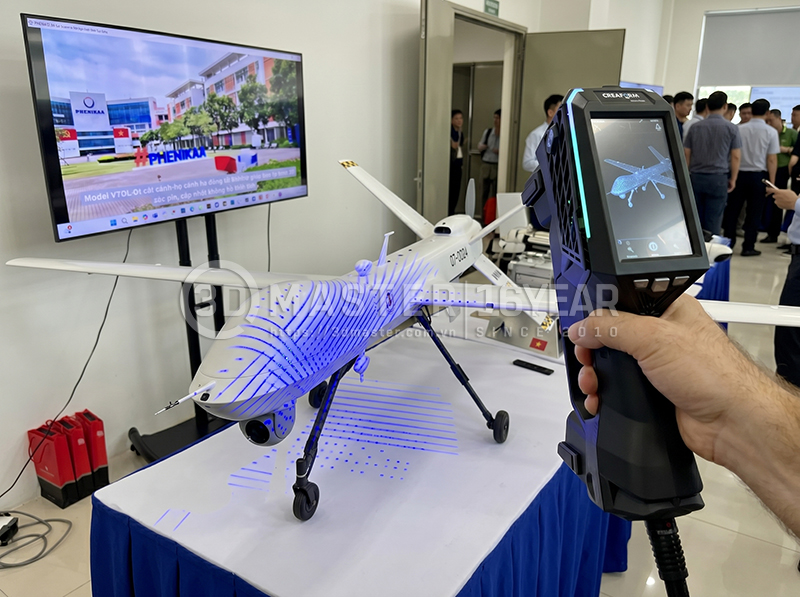

Dữ liệu quét 3D hỗ trợ chế tạo linh kiện thay thế và bảo trì máy bay không người lái
2. Cần chuẩn bị gì trước khi Quét 3D UAV?
Để quá trình quét 3D máy bay không người lái diễn ra nhanh chóng và đạt độ chính xác cao nhất ở quy mô micromet, khâu chuẩn bị đóng vai trò quyết định.
Do UAV có kết cấu đặc thù gồm nhiều vật liệu phức tạp như sợi carbon bóng, cánh quạt chuyển động và các linh kiện điện tử nhạy cảm, việc xử lý thiết bị trước khi quét là bắt buộc để tránh nhiễu dữ liệu.
Vệ sinh bề mặt: Lau sạch bụi bẩn, dầu mỡ bám trên thân vỏ và cánh quạt để máy quét thu giữ bề mặt hình học chính xác nhất.
Xử lý bề mặt bóng: Xịt phủ mờ chuyên dụng (loại tự bay hơi) lên các chi tiết carbon bóng hoặc kim loại để triệt tiêu phản xạ ánh sáng gây nhiễu dữ liệu.
Cố định cấu trúc: Khóa chặt các khớp gập cánh, cố định cụm gimbal camera nhằm tránh sai lệch hình học do các bộ phận này dịch chuyển khi quét.
Dán điểm mục tiêu (Marker): Gắn các chấm định vị lên thân UAV với mật độ hợp lý, giúp phần mềm tự động ghép nối các góc quét thành mô hình đồng nhất.
Ổn định môi trường: Thiết lập không gian quét không bị rung chấn và có ánh sáng ổn định (tránh nắng gắt) để camera cảm biến đạt độ chính xác tối đa.
3. Quy trình Quét 3D máy bay không người lái nhanh và chính xác
Quy trình quét 3D máy bay không người lái chỉ thực sự tối ưu khi kết hợp giữa các bước vận hành chuẩn xác và một thiết bị quét chuyên dụng hiệu năng cao.
Để đáp ứng trọn vẹn bài toán này, dòng máy quét laser cầm tay Creaform HandySCAN EVO là lựa chọn hàng đầu nhờ độ chính xác chuẩn metrology, không cần dán marker, khả năng quét tốt bề mặt carbon bóng và tính linh hoạt tuyệt đối khi di chuyển quanh thân vỏ UAV.
Áp dụng thiết bị công nghệ cao này vào quy trình quét 3D UAV sẽ bao gồm 5 bước sau để đảm bảo tiến độ nhanh và dữ liệu chính xác nhất:
Bước 1: Kết nối HandySCAN EVO với máy tính qua phần mềm VXelements và tiến hành hiệu chuẩn đầu quét tại chỗ để đảm bảo độ chính xác tối đa của tia laser.
Bước 2: Di chuyển máy quét quanh UAV ở khoảng cách tiêu chuẩn, sử dụng lưới tia laser xanh để bắt trọn đám mây điểm từ thân vỏ, hốc camera đến mép cánh.
Bước 3: Theo dõi mô hình hiển thị thời gian thực trên màn hình; phát hiện ngay các vùng bị khuyết dữ liệu hoặc thiếu mật độ điểm để tiến hành quét bù lập tức.
Bước 4: Dùng phần mềm lọc bỏ điểm nhiễu, làm sạch dữ liệu môi trường và chuyển đổi đám mây điểm thành mô hình lưới đa giác (định dạng STL/OBJ) hoàn chỉnh.
Bước 5: Xuất file 3D chất lượng cao sang các phần mềm chuyên dụng, sẵn sàng cho bài toán thiết kế ngược hoặc mô phỏng khí động học.

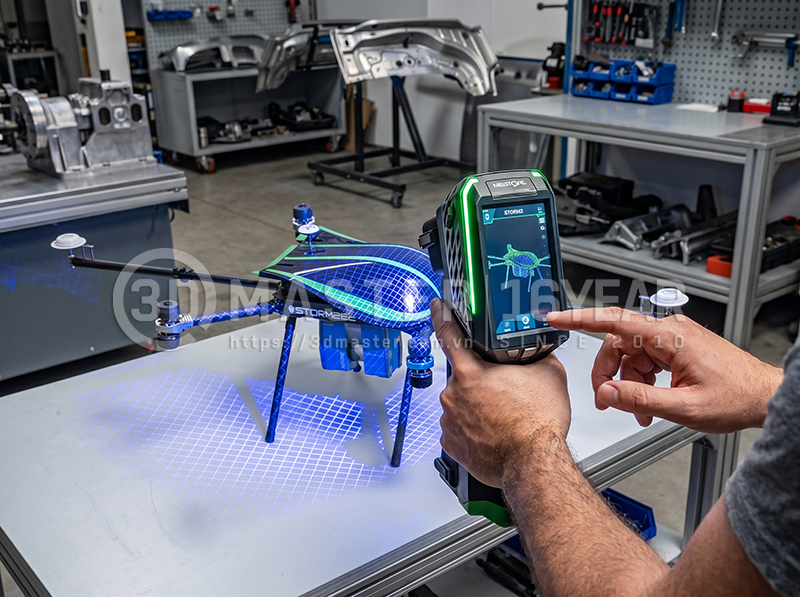

Creaform HandySCAN EVO thu thập dữ liệu 3D thân máy bay không người lái
4. Lưu ý về các yếu tố ảnh hưởng đến độ chính xác khi Scan UAV
Khi vận hành dòng máy quét không dây cao cấp như Creaform HandySCAN Black EVO, kỹ sư được giải phóng rất nhiều thời gian nhờ tính năng quét không cần dán điểm marker và khả năng bắt điểm trực tiếp trên bề mặt bóng.
Tuy nhiên, để đạt được độ chính xác tuyệt đối ở quy mô micromet cho máy bay không người lái UAV, việc kiểm soát các biến số môi trường và vật liệu vẫn là điều kiện tiên quyết.
Độ trơn láng của biên dạng hình học: Do không dán maker để bám nét, người dùng nên đặt thêm vật thể hình học xung quanh để máy nhận diện.
Xử lý khúc xạ tại vùng trong suốt: Dù máy quét cực tốt trên bề mặt bóng, nhưng các chi tiết nhựa trong suốt hoặc thấu kính camera vẫn cần xịt phủ mờ để tránh tia laser bị khúc xạ gây sai số kích thước.
Nhiệt độ môi trường làm việc: Sự thay đổi nhiệt độ đột ngột dễ làm co ngót vật liệu UAV và ảnh hưởng cảm biến; vì vậy cần hiệu chuẩn thiết bị ngay tại nhiệt độ thực tế
Khoảng cách và góc quét: Việc đưa máy quá xa, quá gần hoặc quét ở góc quá nghiêng so với bề mặt UAV sẽ làm suy giảm mật độ điểm laser, gây mất độ sắc nét
5. Những lưu ý giúp tăng tốc độ Quét 3D UAV mà vẫn đảm bảo độ chính xác
Để tối ưu hóa hiệu suất của dòng máy scan 3D cầm tay tốc độ cao như Creaform HandySCAN EVO, việc kết hợp giữa kỹ thuật điều khiển và quy trình xử lý dữ liệu thông minh là rất quan trọng.
Khi biết cách phân phối tài nguyên máy tính và tận dụng tính năng của phần mềm, bạn có thể đẩy nhanh tốc độ làm việc lên gấp đôi mà vẫn đảm bảo độ chính xác micromet cho UAV.
Xây dựng kế hoạch scan trước khi thực hiện: Khảo sát trước cấu trúc UAV để định hình các vùng khuất và lên lộ trình di chuyển máy quét liên tục, tránh đi đường quét lặp lại gây tốn thời gian.
Kết hợp scan toàn bộ và chi tiết theo khu vực: Dùng chùm laser mở rộng lướt nhanh toàn bộ khung sườn lớn để phần mềm khóa khung định vị trước; sau đó mới đưa máy lại gần để bắt chi tiết các góc cạnh phức tạp.
Tối ưu mật độ điểm theo mục đích sử dụng: Cài đặt độ phân giải lưới vừa phải ở các mảng thân phẳng lớn để giảm tải dữ liệu cho máy tính, chỉ cấu hình độ phân giải siêu cao tại các vị trí cần độ chi tiết lớn.
Kiểm tra và xử lý dữ liệu ngay sau khi scan: Quan sát màn hình thời gian thực để vá các lỗ thủng dữ liệu lập tức, sau đó dùng thuật toán tự động lọc bỏ điểm nhiễu và làm sạch môi trường ngay khi dừng quét.
Chuyển đổi dữ liệu tối ưu sang STL, OBJ hoặc CAD: Xuất file lưới nhẹ (STL/OBJ) cho bài toán mô phỏng CFD, hoặc chuyển dữ liệu sạch sang phần mềm thiết kế ngược để dựng file CAD phục vụ sản xuất nhanh nhất.
Công nghệ quét 3D máy bay không người lái đang ngày càng khẳng định vai trò quan trọng trong quá trình thiết kế, kiểm tra và tối ưu hóa UAV. Việc ứng dụng các giải pháp scan 3D hiện đại giúp doanh nghiệp thu thập dữ liệu chính xác, rút ngắn thời gian phát triển sản phẩm và nâng cao hiệu quả sản xuất. Để khai thác tối đa lợi ích của công nghệ này, việc lựa chọn thiết bị và đơn vị tư vấn phù hợp là yếu tố then chốt.
Với kinh nghiệm triển khai nhiều giải pháp đo lường và số hóa 3D chuyên nghiệp, 3D Master và máy scan Creaform Handyscan EVO sẵn sàng đồng hành cùng doanh nghiệp trong các dự án quét 3D, thiết kế ngược và kiểm tra chất lượng UAV.
