Động cơ là bộ phận quyết định độ ổn định của phương tiện bay không người lái UAV. Chỉ một sai lệch rất nhỏ về độ đồng tâm cũng có thể làm UAV rung mạnh, giảm hiệu suất và ảnh hưởng đến độ chính xác khi bay. Bài viết dưới đây sẽ phân tích tầm quan trọng của việc kiểm tra độ đồng tâm, hạn chế của phương pháp truyền thống và cách công nghệ scan 3D với Creaform HandySCAN EVO giúp đo kiểm nhanh, chính xác theo tiêu chuẩn metrology.
(2).jpg)
Động cơ của UAV hiện đại thường sử dụng động cơ không chổi than (Brushless DC Motor - BLDC). Tùy từng dòng thiết bị, tốc độ quay có thể đạt từ khoảng 5.000 đến hơn 20.000 vòng/phút.
Ở tốc độ này, chỉ một sai lệch rất nhỏ giữa trục động cơ, ổ bi, giá đỡ hoặc cánh quạt cũng có thể tạo ra rung động đáng kể.
Độ đồng tâm là mức độ trùng khít giữa tâm của các chi tiết quay với trục chuẩn thiết kế. Đây là một chỉ tiêu quan trọng trong sản xuất, lắp ráp và bảo trì máy bay không người lái UAV.
Nếu cụm động cơ không đảm bảo độ đồng tâm, phương tiện bay không người lái UAV có thể gặp nhiều vấn đề như:
Đối với thiết bị UAV dân dụng, những sai lệch này có thể khiến trải nghiệm bay kém ổn định. Với UAV công nghiệp, UAV khảo sát địa hình, UAV đo đạc hay UAV quân sự, độ đồng tâm là tiêu chí bắt buộc trong quy trình kiểm soát chất lượng (QC) cũng như bảo trì định kỳ.
Việc phát hiện sớm sai lệch giúp doanh nghiệp giảm chi phí sửa chữa và hạn chế rủi ro trong quá trình khai thác thiết bị.
Nhiều đơn vị hiện nay vẫn sử dụng đồng hồ so, dưỡng kiểm hoặc các thiết bị đo tiếp xúc để đánh giá độ đồng tâm của cụm động cơ.
Tuy nhiên, khi cấu trúc phương tiện bay không người lái UAV ngày càng nhỏ gọn và phức tạp, các phương pháp này bộc lộ nhiều hạn chế.
Một số khó khăn phổ biến gồm:
Đối với các doanh nghiệp sản xuất UAV hàng loạt hoặc trung tâm bảo trì chuyên nghiệp, những hạn chế này có thể làm tăng thời gian kiểm tra và ảnh hưởng đến hiệu quả của toàn bộ quy trình QC.

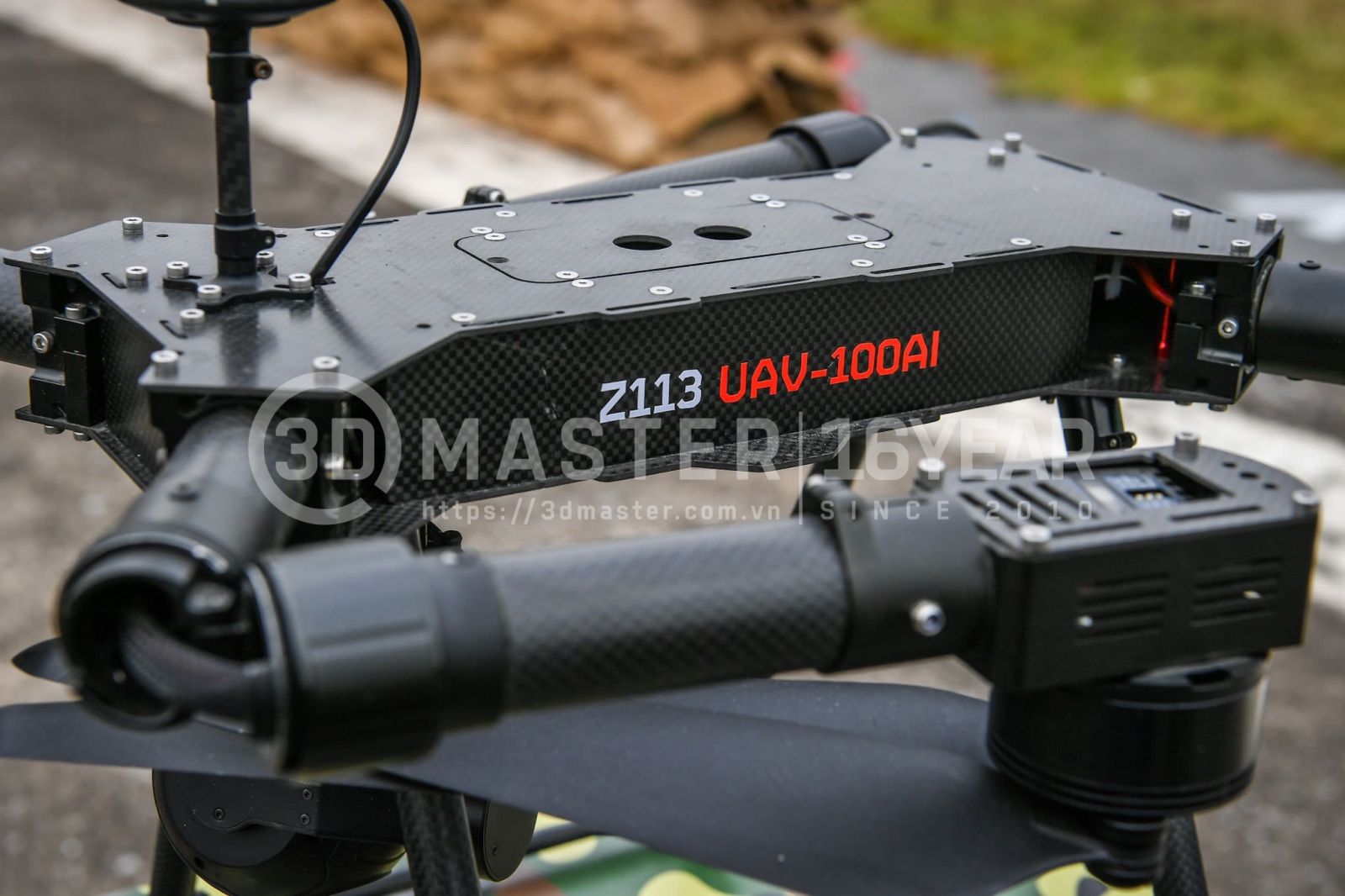

.jpg)
Công nghệ scan 3D metrology cho phép số hóa toàn bộ cụm động cơ thành mô hình 3D có độ chính xác rất cao. Thay vì chỉ đo từng điểm riêng lẻ, kỹ sư có thể phân tích đầy đủ mối quan hệ hình học của tất cả các chi tiết trong cùng một hệ tọa độ.
Creaform HandySCAN EVO là máy quét 3D cầm tay đạt cấp độ metrology, được thiết kế để đo kiểm các chi tiết cơ khí yêu cầu độ chính xác cao.
Thiết bị sử dụng công nghệ laser để thu thập hàng triệu điểm dữ liệu trên toàn bộ bề mặt cụm động cơ.
Nhờ khả năng quét nhanh và không tiếp xúc, thiết bị có thể làm việc hiệu quả với:
Quá trình quét giúp thu được dữ liệu đầy đủ mà không cần tháo rời quá nhiều chi tiết.
Dữ liệu thu được từ máy quét laser 3D sẽ được xử lý trên phần mềm để tạo thành mô hình 3D hoàn chỉnh của cụm động cơ. Mô hình này phản ánh gần như chính xác tuyệt đối hình dạng thực tế của sản phẩm tại thời điểm kiểm tra.
Khác với việc chỉ đo một vài kích thước đơn lẻ, mô hình 3D cho phép kỹ sư quan sát toàn bộ mối quan hệ hình học giữa các chi tiết trong cùng một hệ tọa độ.
Thông qua mô hình này có thể xác định chính xác:
Nếu doanh nghiệp đã có dữ liệu CAD, mô hình quét 3D còn có thể chồng ghép trực tiếp với thiết kế gốc để phát hiện những sai lệch phát sinh trong quá trình sản xuất hoặc sử dụng.
Nhờ vậy, kỹ sư không chỉ biết chi tiết nào bị sai mà còn xác định được nguyên nhân và vị trí sai lệch.
Sau khi hoàn thành mô hình 3D, dữ liệu sẽ được đưa vào phần mềm đo kiểm để thực hiện các phép phân tích hình học.
Kỹ sư sẽ xây dựng hệ tọa độ chuẩn theo bản vẽ kỹ thuật hoặc theo các bề mặt tham chiếu của cụm động cơ. Phần mềm sau đó tự động tính toán độ đồng tâm giữa các chi tiết quay.
Quá trình phân tích thường tập trung đánh giá các thông số sau:
Toàn bộ kết quả được tính toán dựa trên hàng triệu điểm dữ liệu thay vì một vài điểm đo như phương pháp truyền thống. Điều này giúp kết quả có độ tin cậy cao hơn, đồng thời giảm đáng kể sai số do thao tác của người vận hành.
Ngoài ra, phần mềm còn hiển thị bản đồ màu (Color Map), giúp kỹ sư nhanh chóng nhận biết khu vực có sai lệch lớn và đánh giá mức độ ảnh hưởng đến khả năng vận hành của UAV.
Sau khi hoàn tất quá trình phân tích, phần mềm sẽ tự động tạo báo cáo kiểm định dưới dạng số hóa. Báo cáo có thể lưu dưới nhiều định dạng khác nhau để phục vụ quản lý chất lượng hoặc chia sẻ giữa các bộ phận.
Một báo cáo kiểm định thường bao gồm:
Nhờ lưu trữ toàn bộ dữ liệu đo dưới dạng số, doanh nghiệp có thể dễ dàng truy xuất lịch sử kiểm định của từng động cơ, theo dõi sự thay đổi qua các lần bảo trì và đánh giá xu hướng hao mòn theo thời gian.
Đây là lợi thế rất lớn đối với các đơn vị sản xuất UAV hàng loạt hoặc vận hành đội bay UAV công nghiệp quy mô lớn.
.jpg)
Việc kiểm tra độ đồng tâm bằng Creaform HandySCAN EVO mang lại nhiều lợi ích trong suốt vòng đời của phương tiện bay không người lái UAV.
Nhờ dữ liệu 3D có độ chính xác cao, doanh nghiệp có thể phát hiện sai lệch sớm, nâng cao chất lượng sản phẩm và tối ưu chi phí vận hành.
- Đối với sản xuất:
- Đối với bảo trì
- Đối với R&D
Nếu chưa đầu tư máy quét 3D, doanh nghiệp có thể lựa chọn dịch vụ scan 3D để tiết kiệm chi phí mà vẫn đảm bảo dữ liệu đo kiểm có độ chính xác cao. Điều quan trọng là đơn vị cung cấp phải sở hữu thiết bị đạt chuẩn metrology và đội ngũ kỹ sư giàu kinh nghiệm.
3D Master là đơn vị có hơn 10 năm kinh nghiệm cung cấp giải pháp scan 3D và đo kiểm công nghiệp tại Việt Nam. Với máy quét Creaform HandySCAN EVO, 3D Master hỗ trợ doanh nghiệp kiểm tra chính xác các cụm động cơ của UAV.
Khi sử dụng dịch vụ tại 3D Master, khách hàng sẽ được:
Với kinh nghiệm thực tế cùng hệ thống thiết bị hiện đại, 3D Master giúp doanh nghiệp rút ngắn thời gian đo kiểm, phát hiện sai lệch sớm và nâng cao chất lượng của phương tiện bay không người lái UAV.
