Bản vẽ bị thất lạc, linh kiện thay thế không còn từ nhà cung cấp, hoặc chi tiết đã bị mài mòn theo thời gian khiến việc bảo trì rơi vào trạng thái bị động hoàn toàn. Mỗi lần dừng máy đồng nghĩa với chi phí tăng, tiến độ gián đoạn và phụ thuộc vào chuỗi cung ứng bên ngoài. Trong bối cảnh đó, scan 3D Creaform HandySCAN PRO trở thành hướng tiếp cận mới giúp khôi phục lại dữ liệu vật thể ngay từ hiện trạng thực tế, mở ra khả năng tái tạo linh kiện một cách chủ động và chính xác hơn.

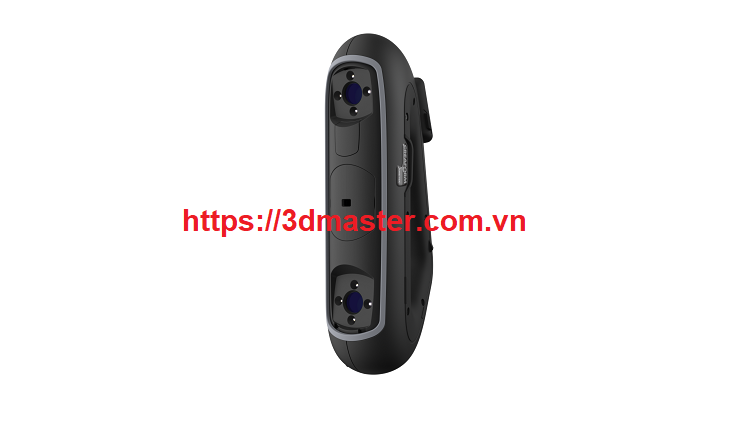

Creaform HandySCAN PRO là dòng máy scan 3D cầm tay, được thiết kế chuyên cho các ứng dụng đo lường chính xác cao trong công nghiệp, đặc biệt là thiết kế ngược, QC và số hóa dữ liệu kỹ thuật.
Thiết bị được phát triển bởi Creaform (Canada) – thương hiệu nổi tiếng trong lĩnh vực đo lường 3D công nghiệp, hiện thuộc hệ sinh thái FARO.
Thông số kỹ thuật máy Creaform HandySCAN PRO:
Hiện nay, thiết bị này đang đóng vai trò rất quan trọng trong hỗ trợ thiết kế và cải tiến sản phẩm (R&D), đồng thời được ứng dụng hiệu quả trong bảo trì và tái tạo linh kiện không còn bản vẽ gốc, đặc biệt ở các hệ thống máy móc công nghiệp vận hành lâu năm hoặc thiết bị nhập khẩu thiếu tài liệu kỹ thuật.

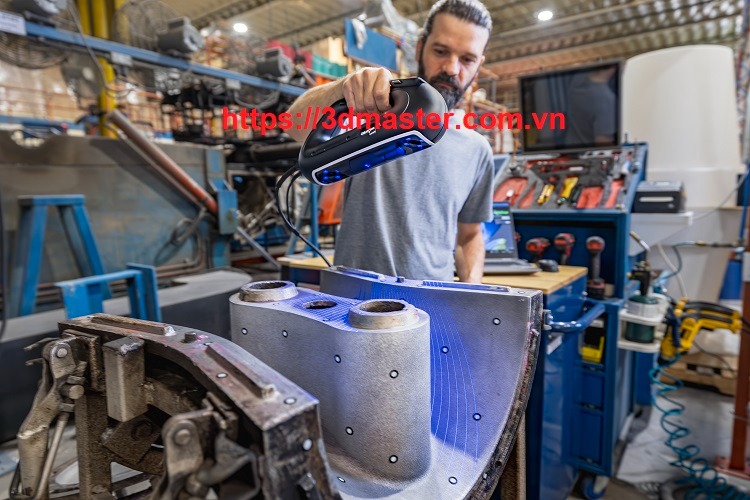

Sử dụng Creaform HandySCAN PRO để quét linh kiện thực tế tại hiện trường. Dữ liệu được thu thập dưới dạng đám mây điểm với mật độ cao, đảm bảo ghi nhận đầy đủ hình học chi tiết, kể cả các bề mặt cong phức tạp hoặc chi tiết bị mài mòn.
Dữ liệu scan được xử lý bằng phần mềm chuyên dụng như VXelements (Creaform) và VXmodel để:
Từ mô hình mesh, kỹ sư tiến hành dựng lại mô hình CAD bằng các phần mềm như Geomagic Design X hoặc VXmodel đi kèm hệ Creaform / FARO HandySCAN. Đây là bước chuyển đổi quan trọng từ dữ liệu thực tế sang bản vẽ kỹ thuật sản xuất.
Bản thiết kế sẽ được đưa vào giai đoạn sản xuất thực tế nhằm tái tạo linh kiện hoặc phát triển sản phẩm mới một cách chính xác và chủ động hơn:
Dữ liệu scan 3D sẽ được sử dụng để đối chiếu trực tiếp với mô hình CAD nhằm đánh giá mức độ chính xác của sản phẩm trước khi đưa vào vận hành hoặc sản xuất hàng loạt.

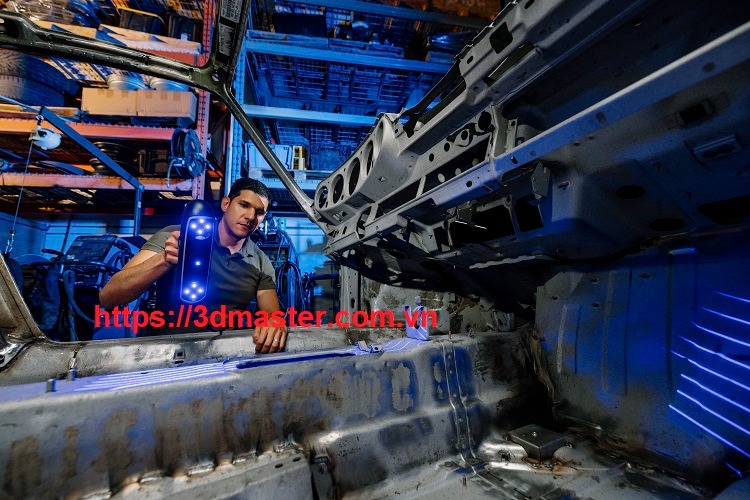

Công nghệ scan 3D từ Creaform HandySCAN PRO không chỉ đóng vai trò như một công cụ đo lường, mà còn trở thành giải pháp cốt lõi trong chiến lược bảo trì hiện đại (MRO), giúp doanh nghiệp chủ động hơn trong việc vận hành và tái tạo linh kiện.
Cần nhìn nhận rõ rằng trong môi trường sản xuất công nghiệp hiện đại, các phương pháp đo lường và tái tạo truyền thống ngày càng bộc lộ nhiều hạn chế về tốc độ, độ linh hoạt và khả năng xử lý các chi tiết phức tạp.
Trong khi đó, công nghệ scan 3D như Creaform HandySCAN PRO đang tạo ra một cách tiếp cận hoàn toàn khác, giúp doanh nghiệp rút ngắn quy trình, giảm phụ thuộc vào bản vẽ gốc và nâng cao độ chính xác trong toàn bộ chuỗi thiết kế – sản xuất – kiểm tra.
|
Tiêu chí |
HandySCAN PRO |
Đo thủ công / CMM |
Đặt hàng OEM |
Scan 3D phổ thông |
|
Độ chính xác |
Rất cao (~0.030 mm) |
Cao (CMM), thấp (thủ công) |
Phụ thuộc nhà sản xuất |
Trung bình |
|
Tốc độ đo |
Nhanh (quét hàng triệu điểm/giây) |
Chậm, đo từng điểm |
Rất chậm (chờ sản xuất) |
Nhanh |
|
Đo hình dạng phức tạp |
Rất tốt (freeform, bề mặt cong) |
Hạn chế |
Không áp dụng |
Hạn chế |
|
Khả năng tái tạo CAD |
Chính xác, dùng cho sản xuất |
Khó / mất thời gian |
Có sẵn (nếu còn hãng) |
Không đủ chính xác |
|
Tính linh hoạt |
Cao (cầm tay, scan tại hiện trường) |
Thấp (cần setup cố định) |
Không linh hoạt |
Trung bình |
|
Chi phí dài hạn |
Tối ưu (ROI cao) |
Tốn nhân lực |
Cao (phụ thuộc OEM) |
Thấp nhưng hạn chế |
|
Thời gian đình trệ |
Giảm mạnh |
Tăng do đo lâu |
Rất cao |
Trung bình |
|
Ứng dụng thực tế sản xuất |
Trực tiếp |
Chủ yếu kiểm tra |
Phụ thuộc bên ngoài |
Mô phỏng/ diễn thử |
Để đảm bảo thiết bị chính hãng, đúng chuẩn đo lường và khai thác hiệu quả trong môi trường sản xuất thực tế, doanh nghiệp cần lựa chọn đơn vị cung cấp có năng lực triển khai giải pháp 3D toàn diện.
Công ty TNHH 3D MASTER là nhà phân phối chính hãng Creaform hơn 10 năm tại Việt Nam, hoạt động trong lĩnh vực cung cấp máy scan 3D, máy in 3D và giải pháp công nghệ 3D trọn gói, đã đồng hành cùng nhiều nhà máy trong và ngoài nước.
Tóm lại, Creaform HandySCAN PRO không chỉ là một thiết bị đo lường 3D chính xác cao mà còn là giải pháp toàn diện giúp doanh nghiệp số hóa dữ liệu kỹ thuật, rút ngắn quy trình thiết kế – sản xuất – kiểm tra và đặc biệt giải quyết hiệu quả bài toán tái tạo linh kiện không có bản vẽ gốc, trở thành một mắt xích quan trọng trong chiến lược chuyển đổi số của nhà máy hiện đại.
