Ngành chế tạo UAV đang phát triển mạnh trong các lĩnh vực quốc phòng, khảo sát địa hình, nông nghiệp, logistics và cứu hộ cứu nạn. Tuy nhiên, để một UAV hoạt động ổn định, an toàn và đạt hiệu suất thiết kế, mọi chi tiết từ khung thân, cánh, giá đỡ động cơ đến các cụm lắp ráp đều phải được kiểm soát chặt chẽ về kích thước và hình dạng hình học. Trên thực tế, nhiều lỗi phát sinh trong quá trình sản xuất không thể nhận biết bằng mắt thường nhưng lại ảnh hưởng trực tiếp đến khả năng bay của UAV.
Đây là lý do công nghệ scan 3D đang trở thành công cụ quan trọng trong hoạt động kiểm soát chất lượng và đo kiểm hình học của các doanh nghiệp chế tạo UAV hiện nay.
%20(1).jpg)
Khác với nhiều sản phẩm cơ khí thông thường, UAV là hệ thống chịu tác động đồng thời của khí động học, cơ học kết cấu và điều khiển điện tử. Vì vậy, chỉ một sai lệch nhỏ về hình học cũng có thể tạo ra những ảnh hưởng đáng kể trong quá trình vận hành.
Ví dụ:
Những sai số này thường không được phát hiện ở giai đoạn lắp ráp nhưng sẽ bộc lộ khi UAV vận hành thực tế thông qua hiện tượng rung lắc, giảm độ ổn định hoặc tiêu hao năng lượng nhiều hơn dự kiến.

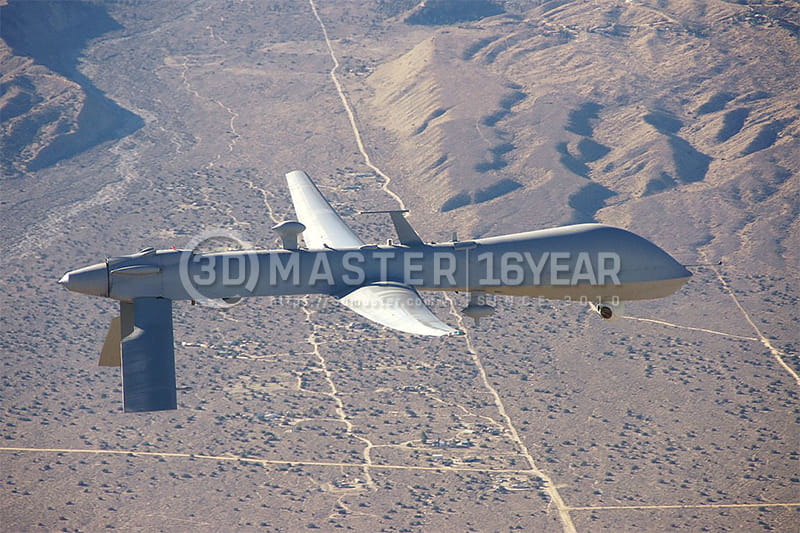

Khi lỗi chỉ tồn tại trên một chi tiết đơn lẻ, doanh nghiệp có thể xử lý tương đối đơn giản. Tuy nhiên, nếu sai lệch được phát hiện sau khi UAV đã hoàn thiện hoặc đã đưa vào thử nghiệm bay, chi phí khắc phục sẽ tăng lên đáng kể.
Các khoản chi phí phát sinh khi phát hiện muộn bao gồm:
Đối với các chương trình phát triển UAV có yêu cầu cao về thời gian, việc phát hiện lỗi muộn có thể làm tăng đáng kể chi phí dự án.
Xu hướng hiện nay cho thấy UAV ngày càng được sử dụng trong các nhiệm vụ đòi hỏi độ tin cậy cao như:
Các doanh nghiệp chế tạo UAV không chỉ cần đảm bảo sản phẩm hoạt động được mà còn phải đảm bảo tính lặp lại trong sản xuất hàng loạt.
Điều này đòi hỏi các giải pháp đo kiểm hiện đại có khả năng đánh giá toàn diện hình học sản phẩm thay vì chỉ đo một số điểm riêng lẻ như phương pháp truyền thống.
(1).jpg)

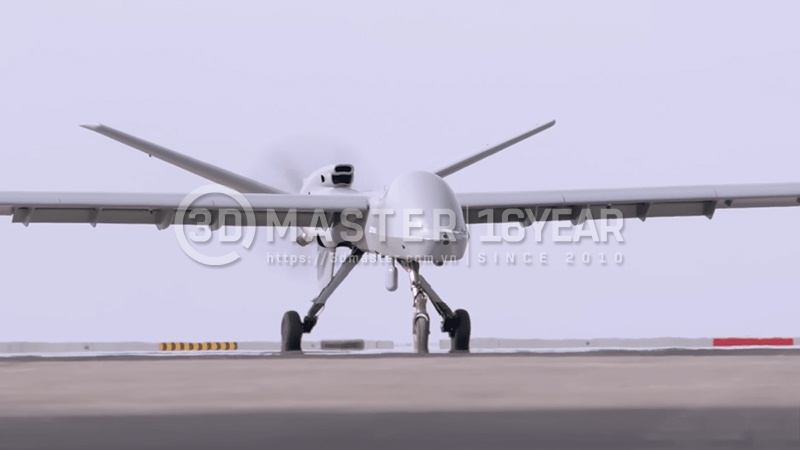

Trong quá trình chế tạo UAV, từ khâu gia công thô, đúc khuôn cho đến lắp ráp hoàn thiện, doanh nghiệp rất dễ gặp phải các sai sót kỹ thuật cốt lõi làm suy giảm nghiêm trọng chất lượng sản phẩm như sau:
Công nghệ scan 3D sử dụng các dòng máy quét laser xanh cầm tay độ chính xác cao như Creaform HandySCAN EVO kết hợp phần mềm chuyên dụng để số hóa toàn bộ bề mặt UAV và xử lý lỗi theo các bước:
Khác với thước cặp hoặc máy đo tọa độ truyền thống chỉ ghi nhận từng điểm riêng lẻ, công nghệ scan 3D cho phép thu thập hàng triệu điểm dữ liệu trên toàn bộ bề mặt chi tiết.
Điều này giúp:
Đặc biệt với các chi tiết carbon fiber hoặc composite, scan 3D giúp giảm đáng kể thời gian đo kiểm so với các phương pháp truyền thống.
Công nghệ này chụp lại trọn vẹn từng đường cong khí động học của cánh, biên dạng phức tạp của vỏ thân một cách không tiếp xúc, loại bỏ hoàn toàn nguy cơ làm biến dạng các chi tiết nhựa mỏng hoặc composite mềm.
Sau khi có dữ liệu lưới (Mesh) của UAV thực tế, phần mềm sẽ thực hiện căn chỉnh dữ liệu này đè khít lên mô hình thiết kế 3D CAD gốc.
Đây là cách nhanh nhất để xác định sản phẩm có được chế tạo đúng theo bản vẽ hay không. Kết quả hiển thị trực quan dưới dạng bản đồ sắc màu (Color Map):
Nhìn vào bản đồ màu, kỹ sư QC ngay lập tức định vị được vị trí và giá trị sai lệch chính xác đến từng micrômét.
Thay vì chỉ đo một vài điểm riêng lẻ, doanh nghiệp có thể đánh giá toàn bộ bề mặt của chi tiết trong một lần kiểm tra.
Trong chế tạo UAV, không phải mọi sai lệch đều gây ảnh hưởng đến chất lượng sản phẩm. Tuy nhiên, nếu kích thước hoặc hình dạng vượt quá dung sai cho phép, UAV có thể gặp các vấn đề về lắp ráp, độ ổn định và hiệu suất bay.
Công nghệ scan 3D giúp kiểm tra nhanh các thông số quan trọng như
Toàn bộ dữ liệu được đối chiếu với yêu cầu kỹ thuật để xác định chính xác mức độ sai lệch.
Nhờ đó, doanh nghiệp có thể nhanh chóng đánh giá chi tiết đạt hay không đạt tiêu chuẩn ngay trong quá trình sản xuất, hạn chế tình trạng phát hiện lỗi khi UAV đã hoàn thiện hoặc đưa vào thử nghiệm.
Tính đối xứng là yếu tố quan trọng giúp UAV duy trì sự ổn định trong quá trình bay. Chỉ một sai lệch nhỏ giữa hai bên cánh hoặc thân máy cũng có thể làm thay đổi lực nâng, ảnh hưởng đến khả năng điều khiển và hiệu suất vận hành.
Thông qua dữ liệu scan 3D, kỹ sư có thể dễ dàng
Những sai lệch này thường rất khó phát hiện bằng mắt thường hoặc các phương pháp đo truyền thống.
Việc phân tích đối xứng và biến dạng giúp doanh nghiệp phát hiện sớm lỗi kết cấu, đảm bảo UAV đạt đúng đặc tính khí động học trước khi đưa vào thử nghiệm hoặc sản xuất hàng loạt.
.jpg)
Để tối ưu hóa chuỗi cung ứng và chất lượng sản phẩm, scan 3D cần được áp dụng xuyên suốt vòng đời sản xuất UAV:
|
Giai đoạn |
Ứng dụng |
Vai trò cụ thể của Scan 3D |
|
1 |
Nghiên cứu và phát triển (R&D) |
Thiết kế ngược linh kiện sẵn có (pin, camera) để làm gá đỡ; lấy dữ liệu giả lập khí động học (CFD). |
|
2 |
Chế tạo mẫu thử |
Đo kiểm chi tiết in 3D/CNC đầu tiên, sửa lỗi hình học trước khi duyệt làm khuôn hàng loạt. |
|
3 |
Sản xuất hàng loạt |
Hiệu chuẩn khuôn định kỳ; đo kiểm sản phẩm đầu tiên (FAI); tự động hóa QC bằng robot. |
|
4 |
Bảo trì và cải tiến |
Quét phát hiện nứt ngầm, biến dạng sau va chạm; thu thập dữ liệu để nâng cấp kết cấu kết tiếp. |
Tóm lại, trong bối cảnh yêu cầu về độ chính xác và chất lượng ngày càng cao, công nghệ scan 3D đang trở thành công cụ quan trọng giúp doanh nghiệp chế tạo UAV phát hiện sớm sai lệch, tối ưu quy trình sản xuất và nâng cao độ tin cậy của sản phẩm.
Với hơn 10 năm là nhà phân phối chính hãng các giải pháp scan 3D Creaform tại Việt Nam, 3D MASTER sở hữu đầy đủ thiết bị demo cùng đội ngũ kỹ thuật chuyên sâu, sẵn sàng tư vấn và triển khai giải pháp phù hợp cho các doanh nghiệp sản xuất và đo kiểm UAV.
