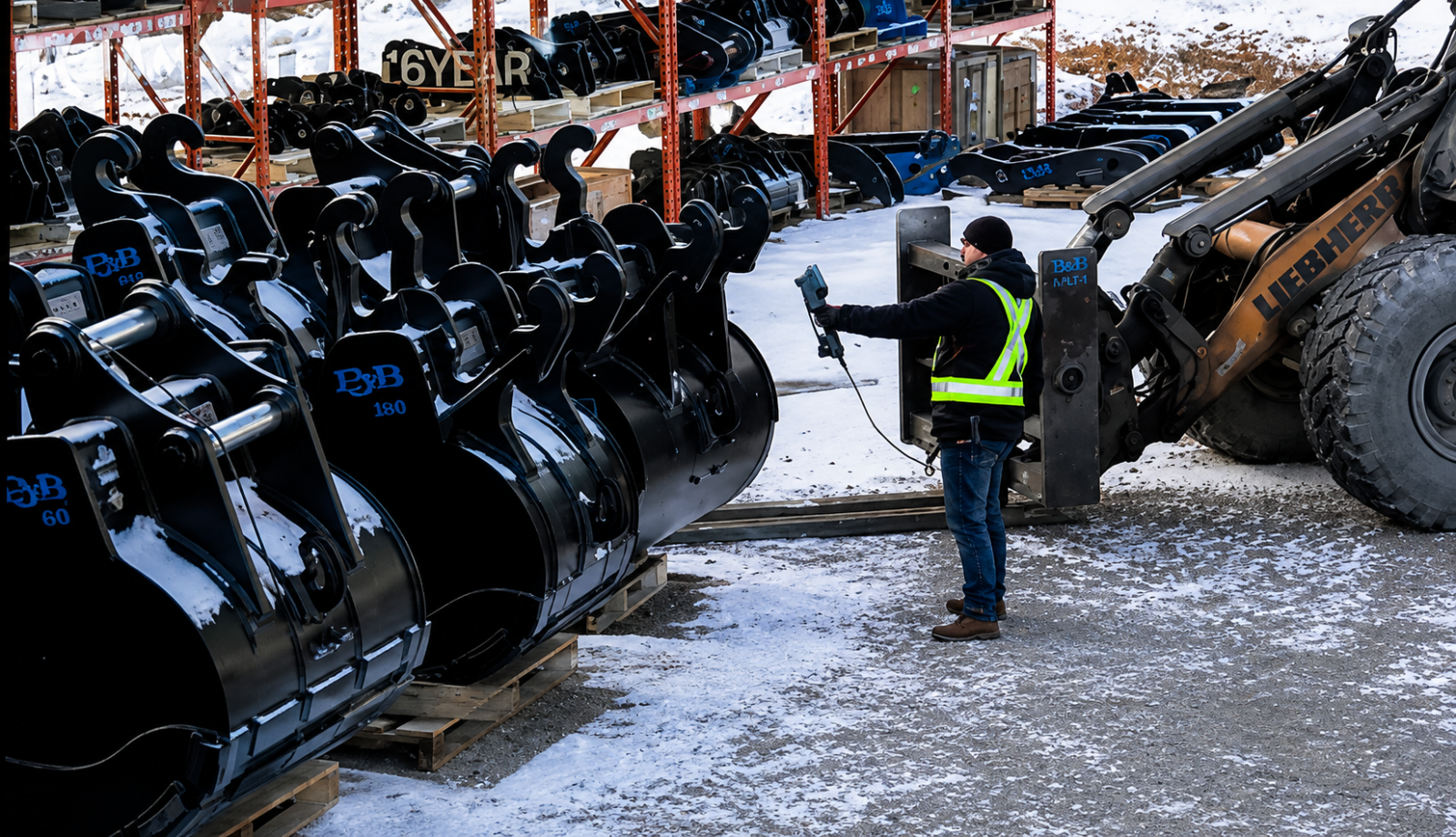

Bản vẽ gầu máy xúc là cơ sở quan trọng để sửa chữa, chế tạo và gia công chính xác. Tuy nhiên, nhiều doanh nghiệp không còn lưu trữ bản vẽ gốc hoặc chỉ còn gầu thực tế đã bị mài mòn, biến dạng sau thời gian dài sử dụng, khiến việc đo đạc và dựng lại bản vẽ theo phương pháp truyền thống trở nên khó khăn và tốn kém. Với sự hỗ trợ của công nghệ scan 3D kết hợp thiết kế ngược, doanh nghiệp có thể nhanh chóng phục hồi mô hình CAD và bản vẽ có độ chính xác cao, rút ngắn thời gian thiết kế và tối ưu quá trình sửa chữa, chế tạo.
.png)

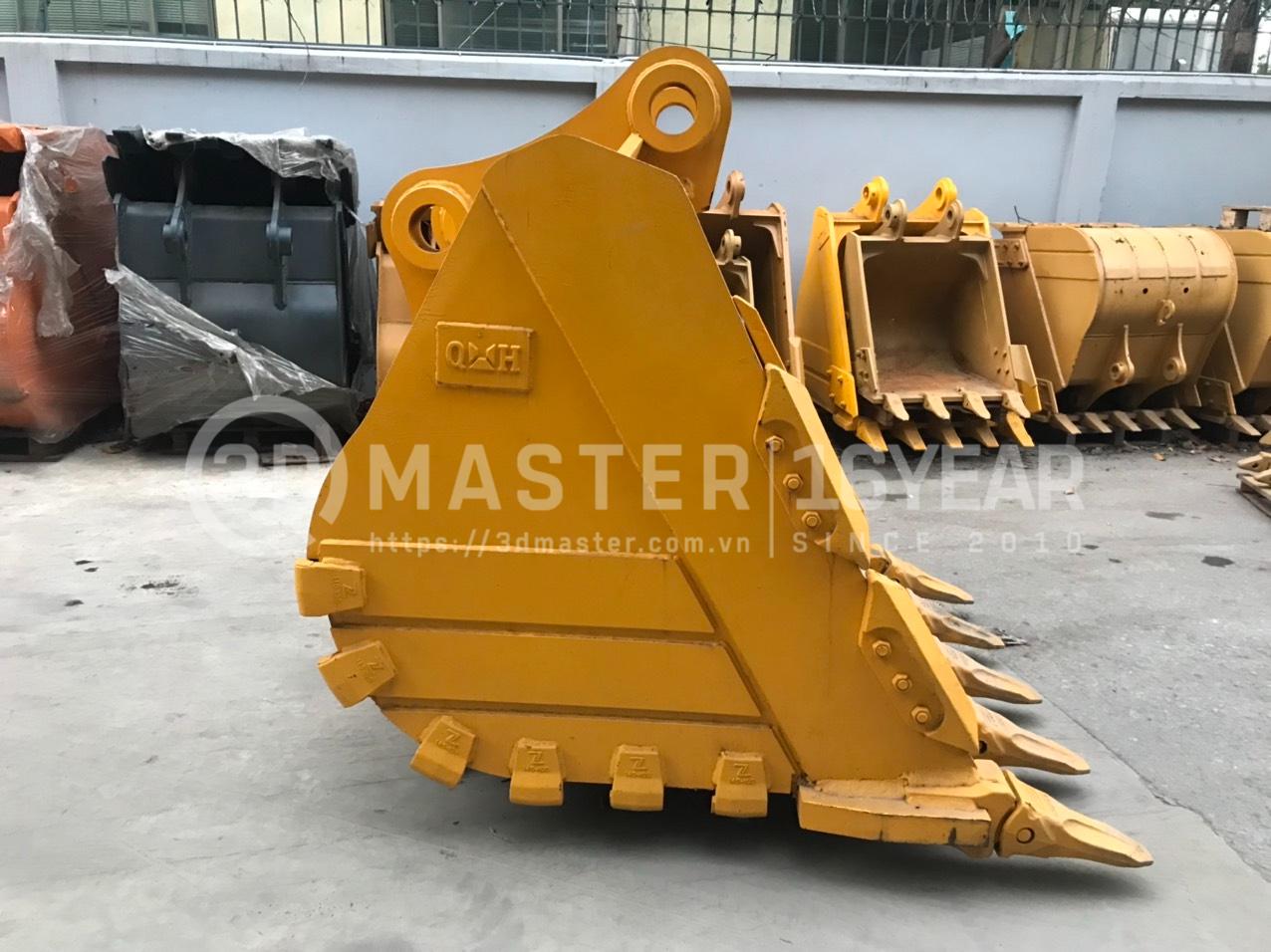

Gầu máy xúc là chi tiết cơ khí có kết cấu hàn phức tạp, bao gồm nhiều bề mặt cong, gân tăng cứng, tai gầu, lỗ chốt và mép cắt chịu mài mòn.
Vì vậy, việc tạo lại bản vẽ gầu máy xúc bằng các phương pháp đo truyền thống không chỉ đòi hỏi nhiều nhân lực mà còn tiềm ẩn nguy cơ sai số cao.
Đặc biệt, sai số khi đo hoặc dựng bản vẽ có thể dẫn đến gia công sai kích thước, phải chỉnh sửa nhiều lần, làm tăng chi phí vật liệu, nhân công và kéo dài tiến độ dự án.
.jpg)
Sự xuất hiện của công nghệ quét 3D đã cách mạng hóa quy trình chế tạo lại phụ tùng máy công trình. Bằng cách chiếu hàng triệu tia laser lên bề mặt gầu, máy scan 3D thu nhận toàn bộ hình dáng hình học của gầu vào máy tính ở dạng số hóa thực tế.
Đây là giải pháp đột phá giúp tạo ra bản vẽ gầu máy xúc với hàng loạt ưu thế vượt trội:
Scan 3D số hóa toàn bộ hình học của gầu máy xúc thành dữ liệu 3D có độ chính xác cao theo các bước cơ bản như sau:
Bước 1: Scan 3D thu thập dữ liệu bề mặt gầu máy xúc

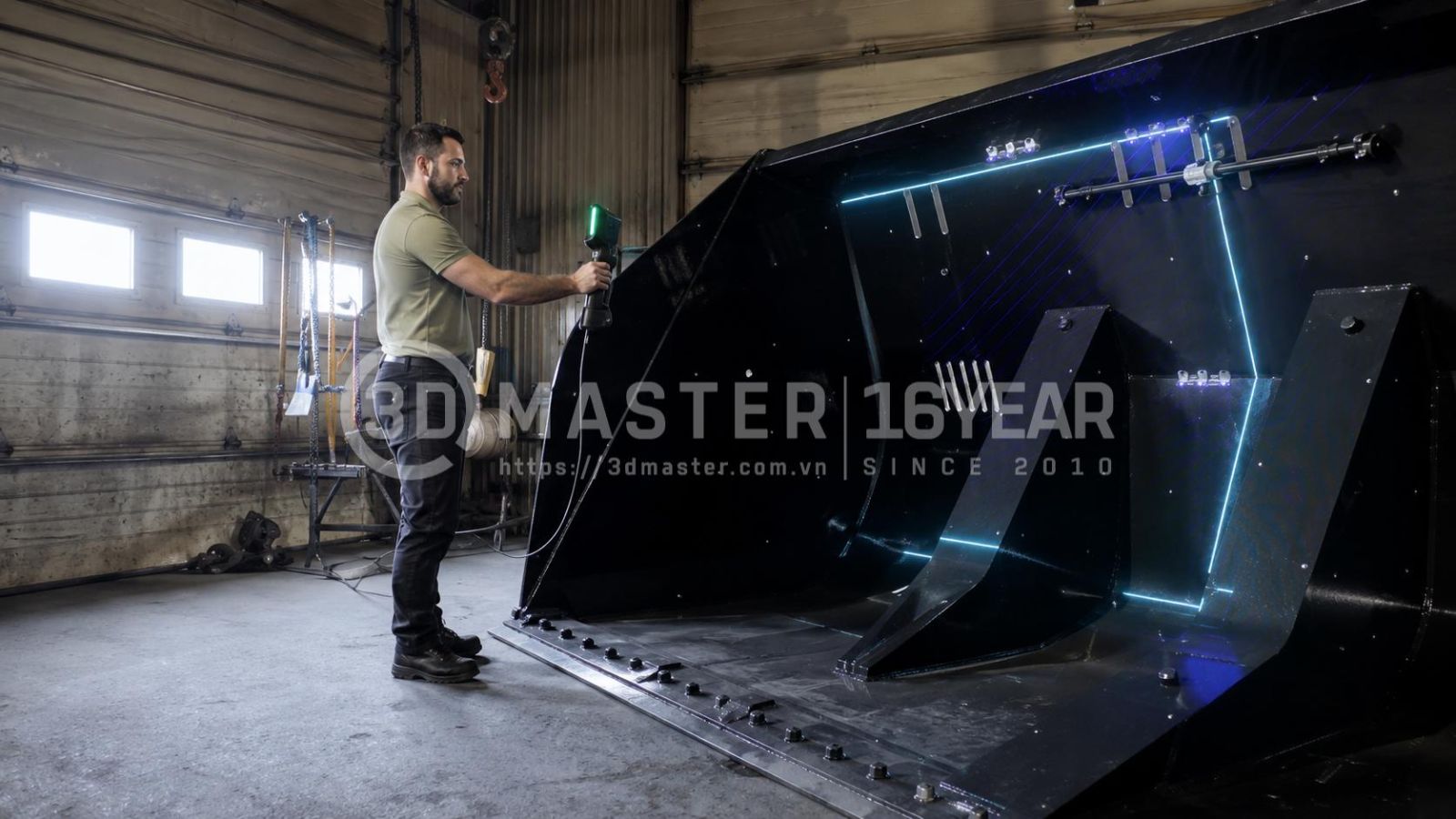

Kỹ sư sử dụng máy Scan 3D để quét toàn bộ bề mặt gầu, thu thập hàng triệu điểm dữ liệu (Point Cloud) bao phủ các chi tiết như thân gầu, mép cắt, tai gầu, lỗ chốt, gân tăng cứng và các bề mặt cong phức tạp.
Quá trình này giúp ghi nhận chính xác hình dạng thực tế mà không cần đo từng kích thước bằng dụng cụ thủ công.
Bước 2: Xử lý dữ liệu và tạo mô hình lưới (Mesh)
Dữ liệu Point Cloud sau khi thu thập sẽ được xử lý để loại bỏ nhiễu, căn chỉnh và ghép nối các vùng quét. Kết quả là một mô hình lưới 3D (Mesh) với các định dạng phổ biến như STL hoặc OBJ, phản ánh đầy đủ hình học của gầu máy xúc.
Bước 3: Thiết kế ngược tạo mô hình CAD
Từ mô hình Mesh, kỹ sư tiến hành thiết kế ngược để tái tạo mô hình CAD có tham số. Đây là bước quan trọng giúp phục hồi lại hình dạng thiết kế của gầu, đồng thời có thể hiệu chỉnh các khu vực bị mài mòn, biến dạng hoặc bổ sung các thay đổi theo yêu cầu trước khi đưa vào sản xuất.
Bước 4: Xuất bản vẽ gầu máy xúc phục vụ sản xuất
Sau khi hoàn thiện mô hình CAD, hệ thống sẽ xuất bản vẽ gầu máy xúc dưới dạng bản vẽ kỹ thuật 2D hoặc mô hình 3D với các định dạng như DWG, DXF, PDF, STEP, IGES....
Các dữ liệu này có thể được sử dụng trực tiếp cho gia công CNC, cắt Laser, cắt Plasma, hàn phục hồi, chế tạo gầu mới hoặc lưu trữ phục vụ các dự án trong tương lai.
Một trong những ưu điểm nổi bật của công nghệ scan 3D là khả năng số hóa chính xác hầu hết các loại gầu máy xúc, từ những mẫu gầu tiêu chuẩn đến các gầu có kết cấu phức tạp hoặc kích thước lớn.
Dù là gầu mới, gầu đã qua sử dụng, bị mài mòn hay không còn hồ sơ kỹ thuật, scan 3D kết hợp thiết kế ngược đều có thể phục hồi dữ liệu thiết kế với độ chính xác cao, giúp doanh nghiệp nhanh chóng có được bản vẽ gầu máy xúc và mô hình CAD phục vụ sửa chữa, gia công hoặc chế tạo theo yêu cầu.
.jpg)
Với nhiều năm kinh nghiệm trong lĩnh vực đo lường và số hóa 3D, 3D Master cung cấp dịch vụ scan 3D gầu máy xúc chuyên nghiệp, giúp doanh nghiệp nhanh chóng xây dựng mô hình CAD và bản vẽ kỹ thuật phục vụ sửa chữa, gia công và chế tạo.
- Scan 3D có tạo ngay bản vẽ gầu máy xúc không?
Không. Dữ liệu Scan 3D sẽ được xử lý bằng thiết kế ngược để tạo mô hình CAD và bản vẽ gầu máy xúc hoàn chỉnh.
- Gầu máy xúc bị mòn có Scan 3D được không?
Có. Scan 3D vẫn thu thập được dữ liệu hiện trạng, sau đó kỹ sư sẽ phục hồi hoặc hiệu chỉnh lại hình dạng theo yêu cầu.
- Thời gian Scan 3D và bàn giao bản vẽ mất bao lâu?
Quét thực địa ngoài bãi máy mất 30 - 60 phút. Thời gian dựng mô hình CAD và hoàn thiện bản vẽ 2D/3D gia công từ 24 - 48 giờ.
- File xuất ra có dùng trực tiếp cho máy cắt CNC được không?
Rất thuận tiện. Bàn giao sẵn file .DXF/.DWG chuẩn tỉ lệ 1:1, nạp trực tiếp vào máy cắt Laser/Plasma CNC để cắt phôi thép ngay.
- Có cần vận chuyển gầu về xưởng để scan không?
Không cần. Thiết bị Scan 3D laser rất gọn nhẹ, kỹ sư sẽ đến tận công trường, bãi máy hoặc xưởng của khách hàng để đo quét trực tiếp.
- Chi phí Scan 3D có đắt hơn đo thủ công không?
Chi phí rất hợp lý. Xét về hiệu quả tổng thể, Scan 3D giúp tiết kiệm hơn nhiều nhờ loại bỏ rủi ro sai hỏng phôi thép và giảm tối đa thời gian dừng máy.
- 3D Master có ký bảo mật dữ liệu thiết kế của khách hàng không?
Có. Mọi dữ liệu Scan 3D, mô hình CAD và bản vẽ kỹ thuật đều được bảo mật theo yêu cầu, đảm bảo an toàn thông tin trong suốt quá trình triển khai.
Trong bối cảnh cạnh tranh và tối ưu chi phí hiện nay, việc chủ động số hóa phụ tùng máy công trình là bước đi chiến lược cho mọi doanh nghiệp. Công nghệ Scan 3D không chỉ giải quyết triệt để bài toán mất bản vẽ gầu máy xúc, mà còn nâng tầm quy trình sửa chữa, chế tạo trở nên nhanh chóng, chính xác và chuyên nghiệp hơn bao giờ hết.
