Trong các ứng dụng đo kiểm công nghiệp, thiết kế ngược và kiểm soát chất lượng, máy quét 3D cầm tay không chỉ cần quét nhanh mà còn phải tạo ra dữ liệu có độ chính xác cao. Đặc biệt với những chi tiết yêu cầu dung sai chặt, sai số của thiết bị có thể ảnh hưởng trực tiếp đến kết quả đo, bản vẽ CAD và quyết định đạt/không đạt của sản phẩm. Bài viết dưới đây sẽ review 5 dòng máy quét 3d laser cầm tay nổi bật của FARO Creaform, đồng thời phân tích ưu điểm, độ chính xác và ứng dụng phù hợp của từng thiết bị.
Trong đo lường cơ khí và chế tạo công nghiệp, sai số đại diện cho độ tin cậy của dữ liệu hình học thu được từ thực tế so với bản vẽ thiết kế chuẩn.
Sai số càng lớn, kích thước, biên dạng và vị trí hình học trong mô hình càng có nguy cơ lệch so với vật thể thực tế. Ngoài sai số thông thường, cần xem xét sai số tích lũy vì chỉ số này có thể tăng theo kích thước vật thể và vùng đo.
Bên cạnh đó,không phải máy quét 3D nào cũng có sai số như nhau. Máy phục vụ visual 3D, tạo mô hình tham khảo và máy đo lường công nghiệp có yêu cầu chính xác hoàn toàn khác nhau.
Một thiết bị quét rất nhanh nhưng không đáp ứng dung sai cần thiết sẽ không phù hợp với QC hoặc thiết kế ngược cần sự chính xác.
Đặc biệt, độ lặp lại quan trọng không kém sai số. Kết quả cần ổn định giữa các lần quét, nhất là khi sử dụng dữ liệu để so sánh sai lệch hoặc nghiệm thu sản phẩm.

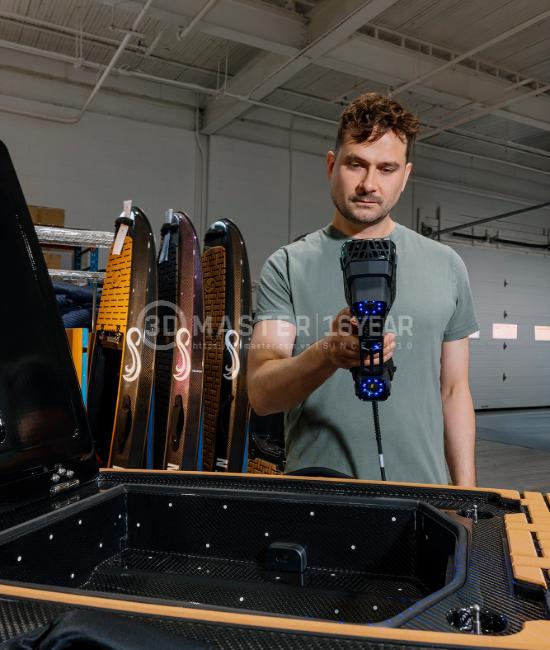

Nếu ưu tiên hàng đầu là độ chính xác, HandySCAN EVO Elite là một trong những lựa chọn đáng chú ý nhất trong danh mục máy quét 3D cầm tay FARO CREAFORM.
Máy có độ chính xác tới 0.02 mm, thậm chí là 0.015 đối với các phiên bản giới hạn. Sai số tích lũy là 0,020 mm + 0,020 mm/m và tốc độ đo lên tới 2.800.000 measurements/s.
Bên cạnh đó, dòng EVO được thiết kế theo hướng tối ưu trải nghiệm vận hành. Những tính năng này giúp giảm phụ thuộc vào quá trình hậu xử lý thủ công.
Điểm mạnh nổi bật của máy quét 3D HandySCAN EVO Elite như sau:
Nếu doanh nghiệp cần một máy quét 3D cầm tay ưu tiên độ chính xác nhưng vẫn phải đảm bảo tốc độ làm việc cao, EVO Elite là dòng đáng cân nhắc.

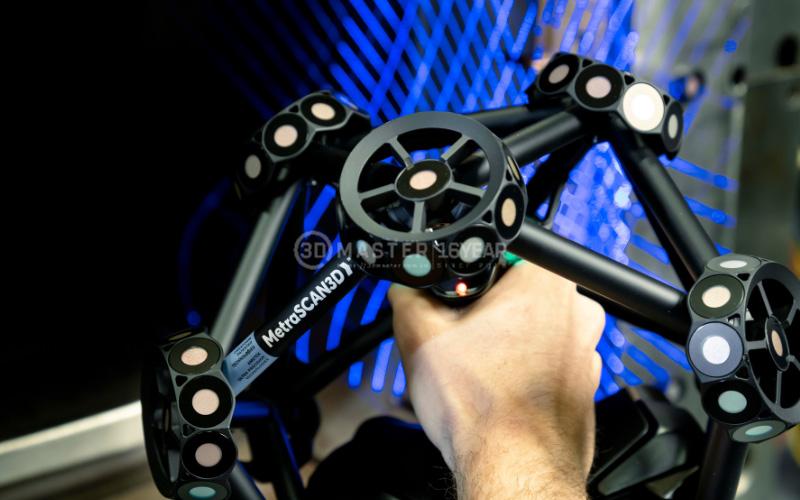

Khác với HandySCAN, MetraSCAN BLACK2 được định hướng mạnh vào bài toán đo kiểm chất lượng, chọn phù hợp với doanh nghiệp muốn đưa công nghệ đo 3D vào dây chuyền sản xuất, phòng QC hoặc các quy trình kiểm tra chi tiết cơ khí.
Điểm đặc biệt của MetraSCAN BLACK2 là thiết kế 3 trong 1, cho phép hệ thống hoạt động ở chế độ C-Track, theo dõi vị trí và đo tiếp xúc khi kết hợp với HandyPROBE.
Ở chế độ C-Track, hệ thống có thể theo dõi động mà không cần phụ thuộc hoàn toàn vào việc cố định chi tiết. MetraSCAN BLACK2 cũng hỗ trợ mở rộng vùng đo cho những chi tiết có kích thước lớn hơn.
Điểm mạnh nổi bật của máy quét 3D cầm tay Faro Creaform MetraSCAN BLACK2:
Nếu EVO Elite thiên về đo lường chính xác và phát triển sản phẩm, MetraSCAN BLACK2 nổi bật ở khả năng xây dựng quy trình kiểm tra chất lượng 3D toàn diện.
.jpg)

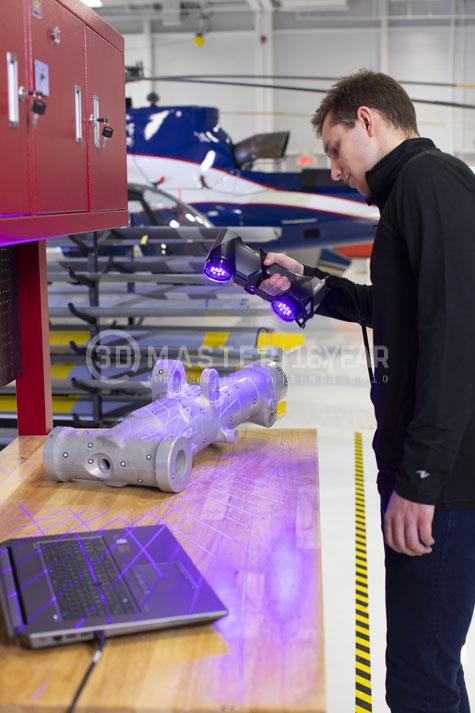

HandySCAN BLACK Elite là một trong những dòng máy quét 3D cầm tay nổi bật của Creaform dành cho thiết kế ngược, QC và phát triển sản phẩm.
Một trong những ưu điểm quan trọng của HandySCAN BLACK Elite là khả năng tạo dữ liệu 3D có độ chi tiết cao ngay trong quá trình quét.
Hệ thống có thể theo dõi vật thể trong quá trình người vận hành di chuyển thiết bị, từ đó tạo ra quy trình scan linh hoạt hơn so với nhiều phương pháp đo truyền thống.
Đặc biệt, công nghệ được thiết kế để xử lý nhiều loại kích thước, vật liệu và điều kiện bề mặt khác nhau. Creaform cũng nhấn mạnh khả năng hoạt động ổn định khi điều kiện môi trường hoặc vị trí chi tiết thay đổi.
Điểm mạnh nổi bật máy quét 3D cầm tay HandySCAN BLACK Elite:
HandySCAN BLACK Elite được sử dụng trong QC đối với các chi tiết có kích thước từ khoảng 100 mm đến 2.500 mm và nhiều loại bề mặt từ matte đến glossy.
Không phải dự án nào cũng cần mức chính xác cao nhất. Trong nhiều dây chuyền, yếu tố quan trọng hơn là tốc độ thu thập dữ liệu nhưng vẫn phải duy trì độ chính xác đủ cao.

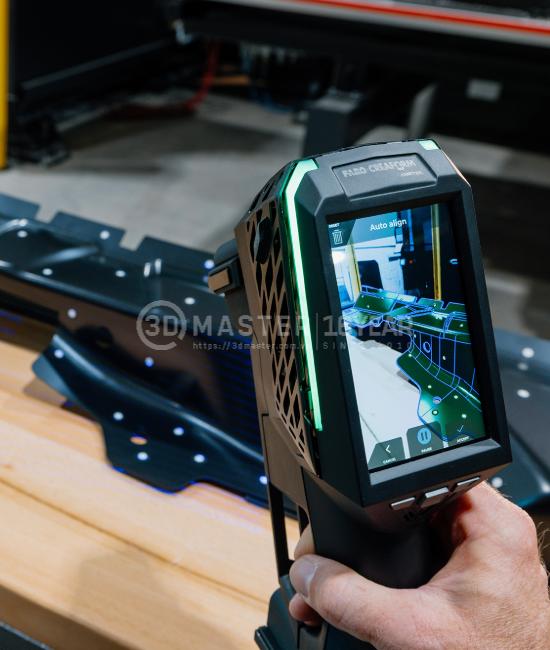

HandySCAN EVO Plus có độ chính xác 0,025 mm, volumetric accuracy 0,020 mm + 0,040 mm/m, độ phân giải đo 0,025 mm và tốc độ đo lên tới 1.800.000 measurements/s.
Đây là sự cân bằng hợp lý nếu doanh nghiệp cần xử lý số lượng chi tiết lớn hoặc muốn rút ngắn thời gian thu thập dữ liệu mà không cần đầu tư vào phiên bản có accuracy cao nhất.
EVO Plus cũng hưởng lợi từ nền tảng EVO với màn hình tích hợp, hỗ trợ theo dõi dữ liệu 3D ngay khi quét, tự động căn chỉnh với mô hình CAD và kết nối không dây, giúp kỹ thuật viên thao tác nhanh, linh hoạt hơn.
Điểm mạnh nổi bật của máy quét 3D Faro Creaform HandySCAN EVO Plus:
Nếu EVO Elite là lựa chọn dành cho độ chính xác ưu tiên số 1, EVO Plus phù hợp hơn với doanh nghiệp muốn cân bằng tốc độ – độ chính xác – hiệu suất đầu tư.

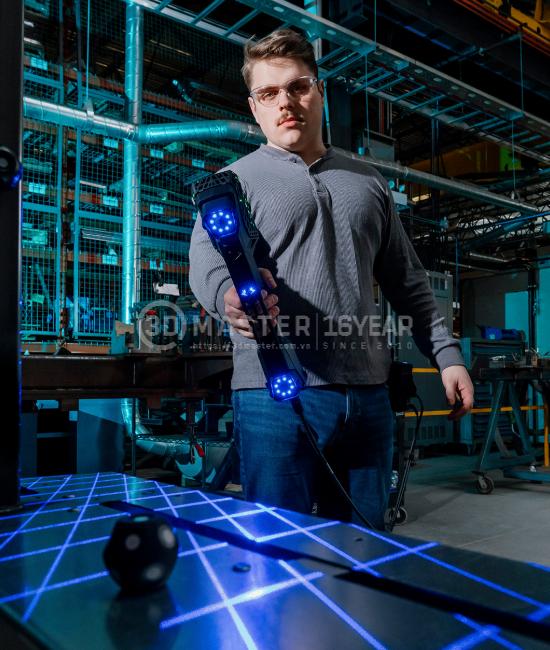

HandySCAN MAX EVO đạt chính xác 0,150 mm, trong khi phiên bản MAX EVO Elite đạt 0,075 mm. Tốc độ đo của cả hai phiên bản lên đến 2.250.000 measurements/s, độ phân giải đo 0,04 mm.
Nếu so sánh đơn thuần về sai số, MAX EVO rõ ràng không cạnh tranh với EVO Elite 0,020 mm hay BLACK Elite 0,025 mm. Tuy nhiên, đó không phải mục tiêu thiết kế của dòng MAX.
MAX EVO tập trung vào bài toán kích thước lớn, được tối ưu để thu thập dữ liệu 3D có độ chính xác cao trên các chi tiết lớn và phức tạp, đồng thời hạn chế yêu cầu chuẩn bị bề mặt.
Dp vậy, dòng HandySCAN MAX EVO vẫn được xếp vào các sản phẩm máy quét 3D cầm tay có độ chính xác cao trong công nghiệp.
Điểm mạnh nổi bật máy quét 3D Faro Creaform HandySCAN MAX EVO:
Vì vậy, không nên đánh giá MAX EVO chỉ dựa trên con số accuracy. Với chi tiết lớn, khả năng duy trì độ chính xác theo thể tích đo và tốc độ thu thập dữ liệu trên toàn bộ vật thể mới là yếu tố quan trọng.
|
Dòng máy |
Độ chính xác |
Tốc độ đo |
Điểm mạnh chính |
Ứng dụng phù hợp |
|
HandySCAN EVO Elite |
0.015/ 0,020 mm |
2.800.000 measurements/s |
độ chính xác cao, tốc độ cao |
Đo kiểm, QC, thiết kế ngược |
|
MetraSCAN BLACK2 |
0,020 mm |
2.800.000 measurements/s |
Hệ thống 3-trong-1, QC |
Dây chuyền sản xuất, kiểm tra cơ khí |
|
HandySCAN BLACK Elite |
0,020 mm |
1.300.000 measurements/s |
Thiết kế ngược, dữ liệu chi tiết |
Thiết kế ngược , QC, CAD |
|
HandySCAN EVO Plus |
0,020 mm |
1.800.000 measurements/s |
Cân bằng tốc độ/độ chính xác |
QC, sản xuất, phát triển sản phẩm |
|
MAX EVO Elite |
0,075 mm |
2.250.000 measurements/s |
Chi tiết lớn + độ cao hơn EVO |
Đo kiểm chi tiết lớn yêu cầu chính xác |
Đầu tư máy quét 3D cầm tay công nghiệp là một khoản đầu tư lớn, vì vậy doanh nghiệp không nên chỉ quan tâm đến giá thiết bị mà cần đánh giá cả năng lực tư vấn, demo, đào tạo, hiệu chuẩn, phần mềm và hỗ trợ kỹ thuật sau bán hàng.
3D Master là đại lý chính thức của Creaform tại Việt Nam và có hơn 10 năm kinh nghiệm cung cấp giải pháp scan 3D Creaform.
Doanh nghiệp sẽ được tư vấn theo bài toán thực tế thay vì chỉ lựa chọn theo catalogue:
Đặc biệt, 3D Master cũng cung cấp hệ sinh thái phần mềm của Creaform, phục vụ trực tiếp các workflow, giúp dữ liệu 3D được đưa vào quy trình kỹ thuật thay vì chỉ dừng ở việc tạo ra một mô hình mesh.
Không có một máy quét 3D cầm tay duy nhất phù hợp với mọi doanh nghiệp. Do đó, trước khi mua, doanh nghiệp nên xác định rõ độ chính xác cần đạt, kích thước chi tiết, dung sai, tốc độ đo và mục đích sử dụng. Đây mới là cơ sở để lựa chọn đúng thiết bị, tối ưu chi phí đầu tư và đảm bảo dữ liệu scan có thể sử dụng trực tiếp cho sản xuất, thiết kế ngược và kiểm soát chất lượng
