Thiết kế bản vẽ CNC cho phụ tùng bị hỏng bằng scan 3D siêu chính xác
Trong ngành cơ khí chế tạo và vận hành dây chuyền sản xuất, sự cố hỏng hóc phụ tùng đột ngột luôn gây ra nguy cơ ngưng trệ toàn bộ hệ thống. Đối với các linh kiện nhập khẩu, cũ kỹ hoặc không còn nhà cung cấp, việc tìm lại hồ sơ kỹ thuật gần như là không thể. Giải pháp kết hợp giữa công nghệ scan 3D siêu chính xác và thiết kế ngược hiện nay chính là "chìa khóa" giúp tái tạo bản vẽ CNC chuẩn xác đến từng micrometer, hỗ trợ gia công phục hồi linh kiện nhanh chóng và tiết kiệm chi phí tối đa.
Bản vẽ CNC là gì? Vì sao cần phục dựng bản vẽ CNC khi phụ tùng bị hỏng?
Bản vẽ CNC là tập hợp các hồ sơ thiết kế kỹ thuật (dạng mô hình CAD 2D/3D) chứa đầy đủ thông tin về kích thước, biên dạng, sai lệch hình học, độ nhám bề mặt và dung sai lắp ghép.
Đây là dữ liệu đầu vào bắt buộc để kỹ sư lập trình tọa độ chuyển động và đường đi của dao trên các máy gia công tự động.
Khi một phụ tùng cơ khí trong máy móc bị hỏng, việc phục dựng lại bản vẽ kỹ thuật đóng vai trò sống còn vì những lý do sau:
Mất bản vẽ kỹ thuật gốc: Thiết bị vận hành qua nhiều năm hoặc mua từ nước ngoài thường không kèm theo file thiết kế CAD gốc, khiến việc gia công mới bị "đóng băng".
Phụ tùng ngừng sản xuất: Nhà sản xuất thiết bị gốc (OEM) đã ngừng cung cấp linh kiện thay thế hoặc thời gian đặt hàng kéo dài nhiều tháng.
Chi tiết có biên dạng phức tạp: Các bề mặt cong tự do, bánh răng nghiêng, cánh bơm hay khuôn mẫu không thể đo kiểm thủ công bằng thước kẹp, panme.
Cần rút ngắn thời gian sửa chữa: Giảm thiểu tối đa ca ngừng máy, giúp doanh nghiệp khôi phục dây chuyền sản xuất trong thời gian ngắn nhất.

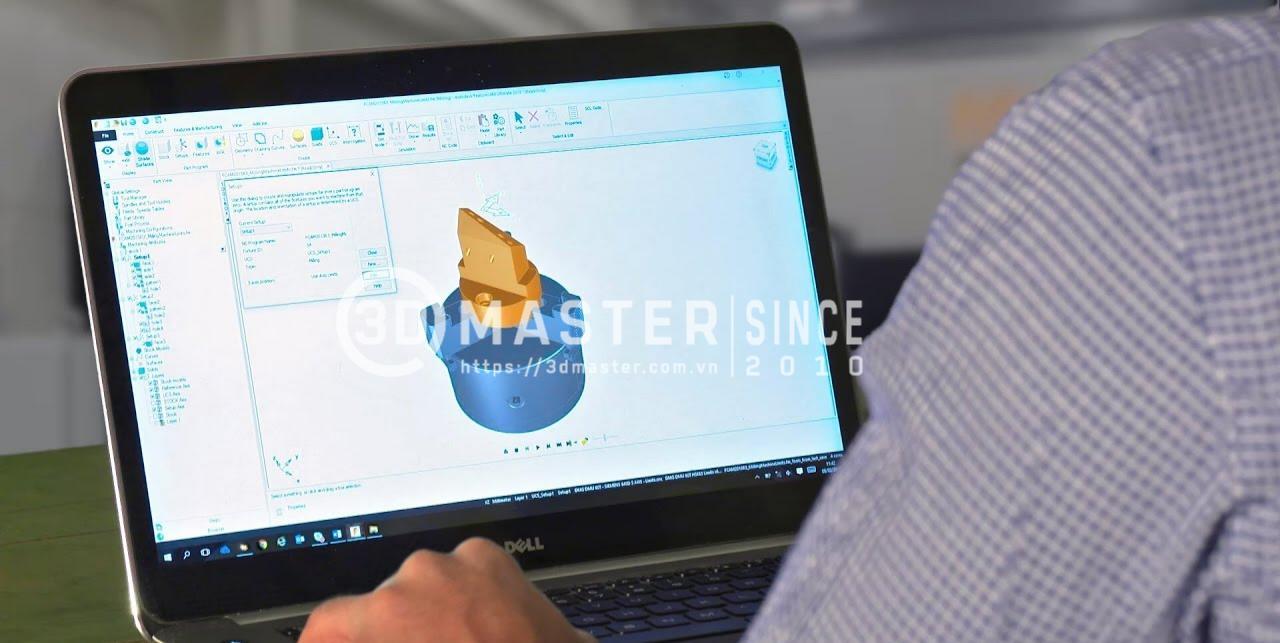

Phục dựng bản vẽ CNC giúp chế tạo phụ tùng thay thế khi chi tiết bị hỏng hoặc thất lạc bản vẽ gốc.
Scan 3D hỗ trợ thiết kế bản vẽ CNC chính xác như thế nào?
Scan 3D sử dụng công nghệ quang học hoặc laser để thu thập dữ liệu hình học của phụ tùng thực tế. Dữ liệu thu được có thể được xử lý thành đám mây điểm hoặc lưới đa giác, làm cơ sở cho quá trình thiết kế ngược.
Khi kết hợp với phần mềm CAD và quy trình đo kiểm phù hợp, công nghệ này hỗ trợ phục dựng bản vẽ CNC cho nhiều loại chi tiết cơ khí.
Công nghệ quét 3D không tiếp xúc đóng vai trò làm cầu nối chuyển đổi từ vật thể thực tế bị hư hỏng sang môi trường số hóa 3D với độ phân giải cao.
Thu thập hình học chi tiết, chính xác: Thu thập hàng triệu điểm dữ liệu trên bề mặt chi tiết chỉ trong vài phút, bắt trọn từng góc khuất và biên dạng phức tạp.
Tạo dữ liệu 3D để phân tích: Xuất ra tệp lưới tam giác (STL/OBJ), hỗ trợ kỹ sư đánh giá mức độ biến dạng, mài mòn hoặc nứt gãy của phụ tùng hỏng so với hình dáng ban đầu.
Hỗ trợ dựng lại mô hình CAD: Cung cấp khung xương dữ liệu chuẩn xác để thực hiện thiết kế ngược, biến lưới điểm thành các bề mặt Parametric CAD (STEP/IGES) sử dụng cho bản vẽ phay CNC hoặc bản vẽ tiện CNC.
Nâng cao độ chính xác khi phục dựng: Loại bỏ hoàn toàn sai số tích lũy từ các phương pháp đo thủ công truyền thống, đảm bảo tính đồng nhất khi lắp ghép.

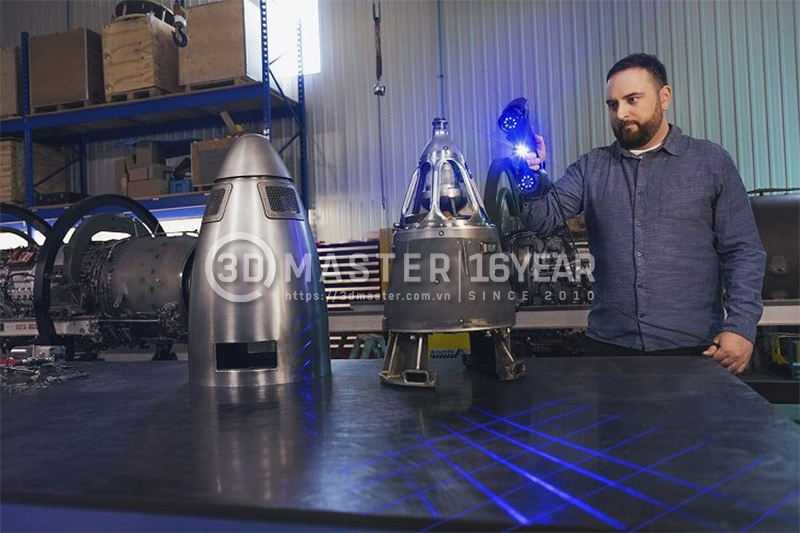

Thiết kế ngược từ dữ liệu scan 3D hỗ trợ chế tạo phụ tùng thay thế
Quy trình thiết kế bản vẽ CNC cho phụ tùng bị hỏng bằng scan 3D
Để biến một linh kiện hỏng thành file gia công CNC hoàn chỉnh, quy trình được thực hiện qua 6 bước tiêu chuẩn kỹ thuật nghiêm ngặt:
Bước 1: Đánh giá tình trạng phụ tùng Vệ sinh bề mặt, xác định vị trí mài mòn, nứt vỡ; phân tích chức năng lắp ghép và vật liệu chế tạo để định hình phương án phục hồi nguyên trạng.
Bước 2: Scan 3D phụ tùng Sử dụng máy quét 3D laser chuyên dụng để thu thập toàn bộ dữ liệu không gian 3D của linh kiện với độ chính xác micron.
Bước 3: Xử lý dữ liệu quét Làm sạch nhiễu, ghép nối các góc quét (Alignment), tối ưu hóa lưới điểm (Mesh processing) để tạo mô hình 3D rỗng chuẩn xác.
Bước 4: Dựng mô hình CAD (Thiết kế ngược) Sử dụng phần mềm chuyên dụng để bù đắp các phần bị khuyết, nắn thẳng các vệt mòn và tái tạo mô hình CAD 3D hoàn chỉnh.
Bước 5: Hoàn thiện bản vẽ CNC Bóc tách mô hình 3D thành bản vẽ kỹ thuật 2D, gắn dung sai lắp ghép (GD&T), độ nhám bề mặt; xuất dữ liệu chuẩn hóa cho bản vẽ cắt CNC (laser/plasma), bản vẽ tiện CNC hoặc bản vẽ phay CNC đa trục.
Bước 6: Kiểm tra mô hình và gia công thử Mô phỏng lắp ghép ảo trên máy tính, chạy thử chương trình CAM và tiến hành gia công mẫu để nghiệm thu kích thước thực tế.

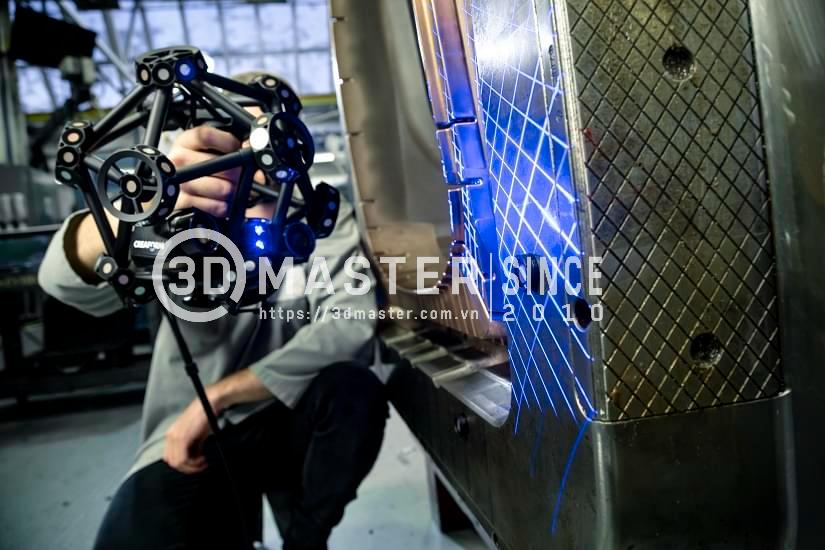

Scan 3D công nghiệp hỗ trợ phục dựng dữ liệu kỹ thuật cho chi tiết máy phức tạp
Những yếu tố quyết định độ chính xác của bản vẽ CNC từ scan 3D
Chất lượng của hồ sơ thiết kế CNC phục vụ gia công phụ thuộc vào sự kết hợp hài hòa giữa công nghệ thiết bị và năng lực chuyên môn của kỹ sư:
Độ chính xác của thiết bị: Máy scan 3D công nghiệp đạt chứng nhận tiêu chuẩn (độ chính xác lên tới 0.015 mm) là điều kiện tiên quyết để lấy đúng kích thước gốc.
Tình trạng bề mặt: Kỹ thuật xử lý bề mặt chi tiết (xịt chất phản quang chống bóng/trong suốt) giúp tia quét thu nhận dữ liệu trung thực nhất.
Kỹ thuật dựng CAD: Kinh nghiệm của kỹ sư trong việc đoán nhận ý đồ thiết kế ban đầu của nhà sản xuất, khôi phục chuẩn xác tâm lỗ, đường kính gờ và góc lượn.
Yêu cầu gia công và lắp ghép: Việc quy định đúng dung sai kỹ thuật trên bản vẽ phay CNC hay bản vẽ tiện CNC giúp chi tiết sau khi gia công hoạt động trơn tru trong cụm máy.
Đo kiểm sau gia công: Sử dụng máy CMM hoặc máy scan 3D quét lại sản phẩm gia công hoàn thiện để so sánh với bản vẽ thiết kế.
Dịch vụ Scan 3D và thiết kế ngược phụ tùng cơ khí tại 3D Master
Khi dây chuyền sản xuất của bạn gặp sự cố hỏng hóc phụ tùng đột ngột, 3D Master tự hào là đối tác tin cậy hàng đầu mang đến giải pháp số hóa và phục dựng cơ khí toàn diện, nhanh chóng và chuẩn xác tại Việt Nam.
Trang thiết bị hiện đại: Đội ngũ 3D Master sở hữu hệ thống máy Scan 3D Laser công nghiệp hiện đại từ Faro Creaform với độ chính xác cực cao lên đến 0.015mm, đáp ứng khắt khe mọi tiêu chuẩn cơ khí chính xác.
Đội ngũ kỹ sư giàu kinh nghiệm: Chuyên gia thiết kế ngược có hơn 10 năm kinh nghiệm trong lĩnh vực đo kiểm metrology, nắm vững tư duy chế tạo, đảm bảo bóc tách bản vẽ CNC đạt chuẩn gia công.
Giải pháp toàn diện: Tái tạo chính xác từ các bản vẽ cắt CNC tấm mỏng, bản vẽ tiện CNC chi tiết định hình tròn xoay, đến các bản vẽ phay CNC 3D/4D/5D phức tạp nhất.
Tối ưu hóa chi phí & Thời gian: Dịch vụ tận nơi, xử lý dữ liệu thần tốc, giúp doanh nghiệp tiết kiệm đến 70% chi phí và thời gian so với việc nhập khẩu linh kiện mới.
Phục dựng bản vẽ CNC bằng công nghệ scan 3D giúp doanh nghiệp chủ động tái tạo dữ liệu kỹ thuật, chế tạo phụ tùng thay thế và giảm thời gian gián đoạn sản xuất khi mất bản vẽ gốc. Khi kết hợp thiết bị scan phù hợp với quy trình thiết kế ngược và đo kiểm chuyên nghiệp, doanh nghiệp có thể nâng cao độ chính xác của mô hình CAD và chất lượng gia công. Liên hệ 3D Master để được tư vấn giải pháp scan 3D, phục dựng bản vẽ kỹ thuật và hỗ trợ ứng dụng vào thực tế sản xuất cơ khí.
