Tạo bản vẽ cơ khí AutoCAD từ chi tiết máy có sẵn bằng scan 3D
Bản vẽ cơ khí AutoCAD là cơ sở quan trọng để gia công, sửa chữa và chế tạo linh kiện máy. Tuy nhiên, khi mất bản vẽ gốc hoặc chi tiết có hình dạng phức tạp, việc đo đạc và dựng lại bản vẽ cơ khí cơ bản có thể tốn nhiều thời gian. Kết hợp scan 3D với thiết kế ngược giúp thu thập dữ liệu hình học nhanh hơn, hỗ trợ dựng mô hình CAD và triển khai bản vẽ kỹ thuật chính xác. Đây cũng là hướng tiếp cận hữu ích bên cạnh các bài tập vẽ AutoCAD cơ khí thông thường.
Bản vẽ cơ khí AutoCAD là gì? Khi nào cần tạo bản vẽ từ chi tiết có sẵn?
Bản vẽ cơ khí AutoCAD là bản vẽ kỹ thuật được tạo bằng phần mềm AutoCAD, thể hiện hình dạng, kích thước, dung sai và các yêu cầu kỹ thuật của chi tiết máy. Bản vẽ này phục vụ thiết kế, gia công CNC, lắp ráp, kiểm tra và bảo trì thiết bị.
Trong nhiều tình huống thực tế, việc dựng bản vẽ không bắt đầu từ bản thiết kế trên giấy mà xuất phát trực tiếp từ một mẫu vật thực tế. Các trường hợp phổ biến bao gồm:
Mất hoặc thiếu bản vẽ gốc: Cần khôi phục dữ liệu thiết kế để chế tạo lại chi tiết mà không phải thiết kế hoàn toàn từ đầu.
Phục dựng linh kiện cũ: Chi tiết bị hỏng hoặc ngừng sản xuất cần được số hóa để làm mẫu chế tạo phụ tùng thay thế.
Cải tiến thiết kế: Cần thay đổi kích thước, kết cấu hoặc vị trí lắp ghép dựa trên chi tiết thực tế.
Số hóa dữ liệu cơ khí: Chuyển hình dạng vật lý thành dữ liệu CAD để lưu trữ, chỉnh sửa và tái sử dụng trong các dự án sau.
Với chi tiết đơn giản, có thể đo bằng thước cặp, panme và các dụng cụ phù hợp rồi dựng bản vẽ trực tiếp. Với chi tiết nhiều bề mặt cong, rãnh hoặc hình dạng phức tạp, scan 3D giúp thu thập dữ liệu hình học thuận tiện hơn.

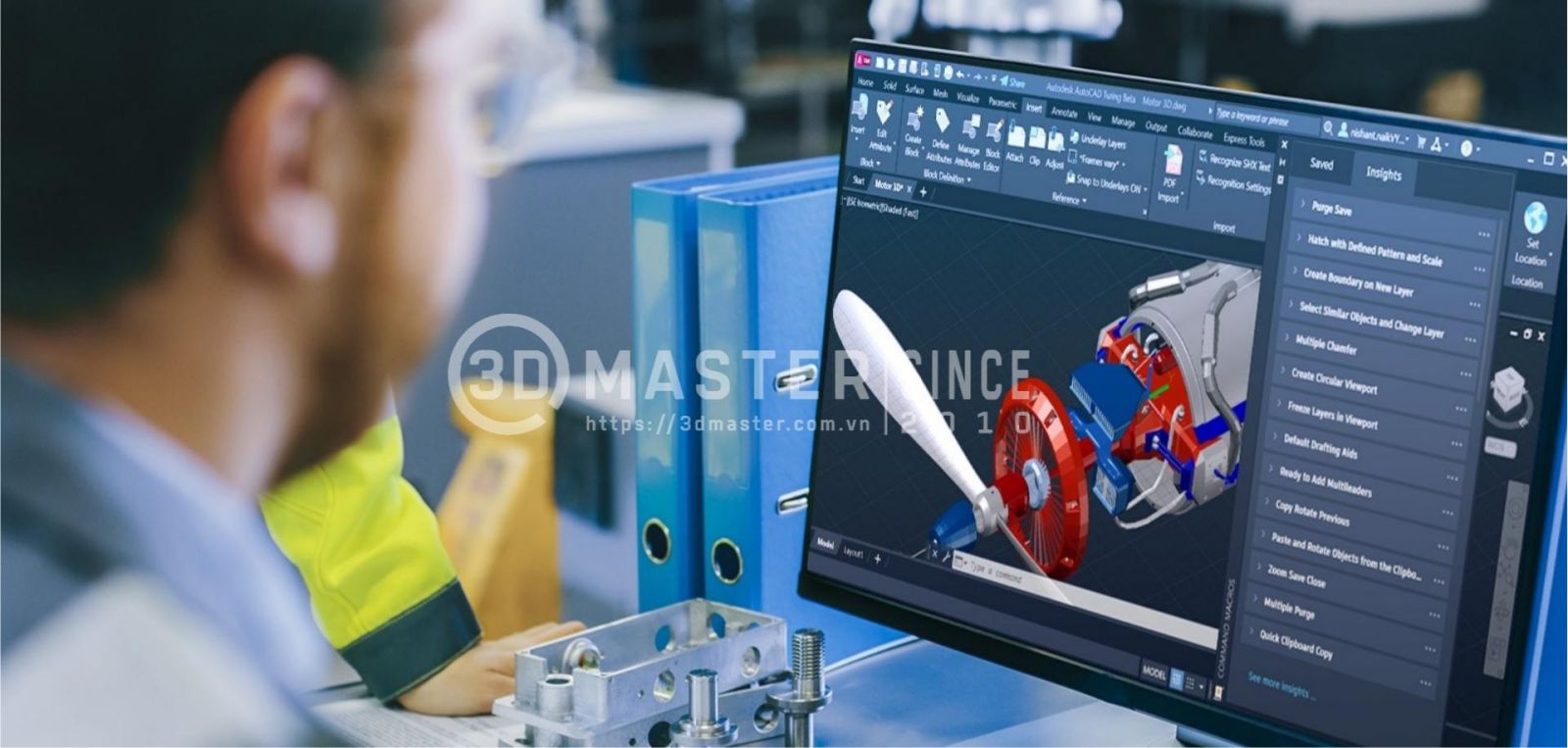

Bản vẽ cơ khí AutoCAD thể hiện kích thước và cấu tạo của chi tiết máy phục vụ gia công.
Nên đo thủ công hay scan 3D để tạo bản vẽ chi tiết máy, bản vẽ cơ khí cơ bản?
Đo thủ công và scan 3D đều có thể hỗ trợ tạo bản vẽ cơ khí AutoCAD, nhưng phù hợp với những loại chi tiết và yêu cầu khác nhau. Lựa chọn đúng phương pháp giúp tiết kiệm thời gian thu thập dữ liệu mà vẫn đáp ứng yêu cầu kỹ thuật.
Tiêu chí
Đo thủ công
Scan 3D
Chi tiết phù hợp
Chi tiết đơn giản, ít đặc điểm hình học
Chi tiết phức tạp, nhiều bề mặt cong hoặc biên dạng bất quy tắc
Cách thu thập dữ liệu
Đo từng kích thước bằng dụng cụ phù hợp
Quét bề mặt để thu thập dữ liệu hình học 3D
Thời gian đo đạc
Có thể lâu khi phải đo nhiều vị trí
Có thể giảm thời gian thu thập dữ liệu với chi tiết phức tạp
Dữ liệu đầu ra
Các kích thước đo được
Đám mây điểm hoặc lưới 3D mô tả bề mặt
Hạn chế
Khó đo đầy đủ các biên dạng phức tạp hoặc khó tiếp cận
Cần xử lý dữ liệu, dựng CAD và kiểm tra các kích thước chức năng
Chi phí triển khai
Thường thấp hơn nếu chỉ cần đo một số kích thước
Cần thiết bị và phần mềm phù hợp; hiệu quả phụ thuộc quy mô công việc
Trong nhiều trường hợp, doanh nghiệp có thể kết hợp hai phương pháp, dùng scan 3D để thu thập hình dạng tổng thể, sau đó đo kiểm bổ sung các kích thước quan trọng bằng thiết bị đo phù hợp.
Scan 3D giúp tạo bản vẽ cơ khí AutoCAD nhanh hơn như thế nào?
Công nghệ quét 3D hiện đại đã thay đổi hoàn toàn cách các kỹ sư tiếp cận quy trình thiết kế ngược và bóc tách bản vẽ kỹ thuật. Thay vì mất nhiều giờ liền đo đạc thủ công các góc khuất, công nghệ này mang lại những ưu thế vượt trội:
Thu thập dữ liệu hình học toàn diện: Máy scan 3D ghi nhận hình dạng và bề mặt chi tiết, bao gồm các biên dạng cong và đặc điểm hình học khó đo trực tiếp
Giảm thao tác đo thủ công: Với chi tiết có nhiều đặc điểm hình học, scan 3D giúp hạn chế việc đo lặp lại từng vị trí.
Giảm sai số: Hạn chế tối đa sai số do con người trong quá trình dùng thước kẹp hoặc Panme đo đạc các vị trí khó tiếp cận.
Hỗ trợ thiết kế ngược hiệu quả: Cung cấp dữ liệu dạng lưới 3D trực quan, giúp phần mềm CAD dễ dàng nhận diện tâm lỗ, trục và biên dạng để dựng mô hình.
Tạo dữ liệu tham chiếu để kiểm tra: Cho phép đối chiếu biên dạng thực tế sau khi gia công với thiết kế gốc một cách trực quan.
Điểm quan trọng là scan 3D giúp rút ngắn công đoạn thu thập dữ liệu, nhưng không thay thế hoàn toàn quá trình thiết kế. Kỹ sư vẫn cần xác định kích thước danh nghĩa, dung sai, yêu cầu lắp ghép và các thông số kỹ thuật cần thiết.
Lưu ý, scan 3D không mặc nhiên chính xác hơn mọi phương pháp đo thủ công. Độ chính xác thực tế phụ thuộc vào thiết bị, điều kiện quét, xử lý dữ liệu và yêu cầu đo kiểm của từng chi tiết.

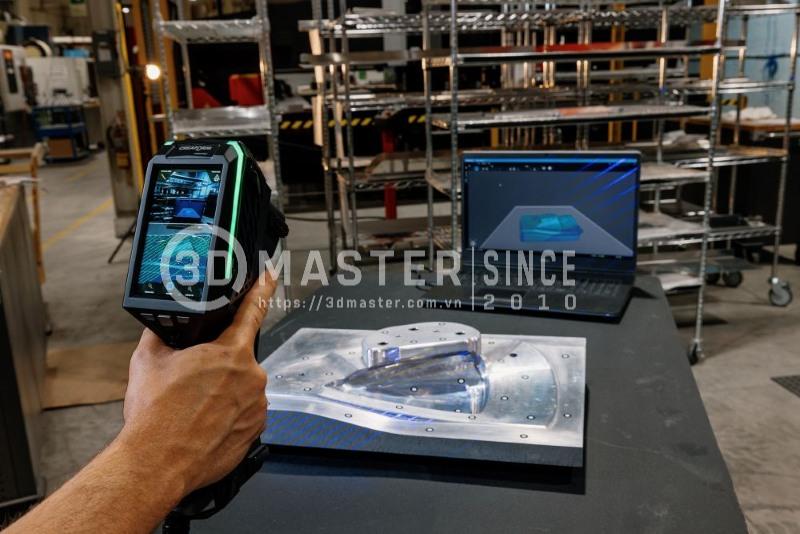

Scan 3D thu thập dữ liệu hình học của chi tiết cơ khí có biên dạng phức tạp
Quy trình tạo bản vẽ cơ khí AutoCAD từ scan 3D
Để chuyển chi tiết máy thực tế thành bản vẽ cơ khí cơ bản có thể sử dụng trong sản xuất, cần thực hiện lần lượt các bước chuyên sâu sau:
Bước 1. Kiểm tra và xác định đặc điểm chi tiết: Đánh giá vật liệu, độ bóng bề mặt và kích thước tổng thể của chi tiết máy để lựa chọn thiết bị quét phù hợp.
Bước 2. Scan 3D chi tiết cơ khí thực tế: Sử dụng máy quét 3D chuyên dụng để thu mây điểm (point cloud) toàn bộ bề mặt vật thể từ nhiều góc độ khác nhau.
Bước 3. Xử lý dữ liệu scan 3D: Làm sạch nhiễu, vá lỗ bề mặt và tối ưu hóa file lưới (Mesh) trên phần mềm chuyên dụng (Geomagic Design X, PolyWorks...).
Bước 4. Dựng mô hình CAD 3D từ dữ liệu scan: Thực hiện thiết kế ngược, dựng lại mô hình thể tích (Solid Model) chuẩn xác từng thông số kỹ thuật.
Bước 5. Tạo bản vẽ cơ khí 2D trên AutoCAD: Chuyển mô hình 3D sang AutoCAD hoặc xuất file định dạng tương thích để bố trí các hình chiếu, hình cắt, ghi kích thước và dung sai.
Bước 6. Kiểm tra và hoàn thiện bản vẽ: Rà soát lại toàn bộ dung sai lắp ráp, ký hiệu bề mặt và thông tin khung tên trước khi đưa vào sản xuất.

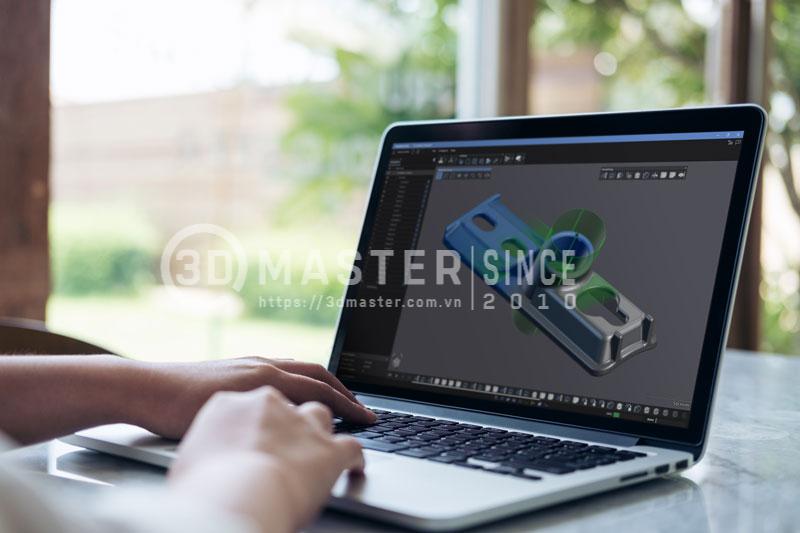

Công nghệ scan 3D hỗ trợ phục dựng mô hình CAD từ chi tiết máy thực tế.
3D Master hỗ trợ dịch vụ scan 3D và phục dựng dữ liệu cơ khí
Nếu bạn đang gặp khó khăn trong việc đo đạc, thiết kế ngược hoặc cần số hóa hệ thống bản vẽ kỹ thuật với độ chính xác cao, 3D Master sẵn sàng đồng hành cùng bạn.
3D Master cung cấp giải pháp scan 3D công nghiệp, hỗ trợ doanh nghiệp số hóa chi tiết thực tế, phục dựng mô hình CAD và tạo cơ sở dữ liệu phục vụ thiết kế, gia công cơ khí
Với kinh nghiệm hơn 10 năm phân phối thiết bị scan 3D Creaform tại Việt Nam, 3D Master hỗ trợ doanh nghiệp lựa chọn giải pháp phù hợp với từng bài toán kỹ thuật:
Scan 3D chi tiết cơ khí: Thu thập dữ liệu hình học trên bề mặt vật thể, hỗ trợ số hóa các chi tiết có biên dạng phức tạp.
Phục dựng bản vẽ từ chi tiết thực tế: Kết hợp dữ liệu scan với quy trình thiết kế ngược để dựng mô hình CAD 3D, làm cơ sở triển khai bản vẽ cơ khí AutoCAD.
Hỗ trợ kiểm tra sai lệch: So sánh dữ liệu quét với mô hình CAD nhằm đánh giá độ lệch hình học và hỗ trợ kiểm soát chất lượng.
Tư vấn thiết bị chuyên dụng: Đội ngũ kỹ thuật hỗ trợ lựa chọn thiết bị và phương án scan theo kích thước chi tiết, đặc điểm bề mặt và yêu cầu độ chính xác.
Tóm lại, tạo bản vẽ cơ khí AutoCAD từ chi tiết máy có sẵn sẽ trở nên nhanh chóng và thuận tiện hơn khi kết hợp công nghệ scan 3D với thiết kế ngược. Giải pháp này giúp doanh nghiệp rút ngắn thời gian đo đạc, phục dựng dữ liệu hình học và tạo cơ sở cho quá trình gia công, chế tạo phụ tùng thay thế. Liên hệ 3D Master để được tư vấn giải pháp scan 3D phù hợp, hỗ trợ số hóa chi tiết và phục dựng dữ liệu kỹ thuật chính xác, đáp ứng nhu cầu sản xuất thực tế.
