Trong thực tế sản xuất hiện nay, nhiều doanh nghiệp vẫn đang sử dụng phương pháp đo thủ công hoặc quét 3D cầm tay, dẫn đến tốc độ kiểm tra chậm, sai số phụ thuộc con người và khó đảm bảo tính đồng nhất dữ liệu. Khi yêu cầu về độ chính xác ngày càng cao và sản lượng ngày càng lớn, các phương pháp này bắt đầu bộc lộ nhiều hạn chế rõ rệt. Việc kiểm tra các chi tiết phức tạp cũng trở nên khó khăn và tốn nhiều thời gian hơn. Chính vì vậy, nhu cầu về một giải pháp có khả năng tự động hóa hoàn toàn quá trình quét và đo kiểm đang trở nên cấp thiết, và quét 3D gắn trên robot đang được xem là hướng đi thay thế phù hợp trong thực tế sản xuất công nghiệp.
1. Công nghệ quét 3D gắn trên robot là gì? Cấu trúc hệ thống quét 3D gắn robot
Quét 3D (3D scanning) là quá trình thu thập dữ liệu hình học của vật thể trong không gian để tạo ra mô hình số 3 chiều.
Khi công nghệ này được tích hợp lên robot công nghiệp hoặc robot cộng tác (cobot), hệ thống sẽ tạo ra mô hình số hóa với độ chính xác cao phục vụ sản xuất, kiểm tra và phân tích kỹ thuật.
Một hệ thống quét 3D gắn trên robot tiêu chuẩn thường bao gồm 4 thành phần chính:
Robot tay máy: Thường là robot 6 trục hoặc 7 trục để đảm bảo khả năng tiếp cận mọi góc khuất của vật thể phức tạp.
Cảm biến quét 3D (Scanner): Sử dụng công nghệ Laser (độ chính xác cao trên bề mặt bóng) hoặc Structured Light (ánh sáng cấu trúc - tốc độ thu nhận dữ liệu nhanh).
Phần mềm xử lý Point Cloud: Chuyển đổi hàng triệu điểm dữ liệu thô thành mô hình lưới (mesh) hoặc so sánh trực tiếp với file CAD.
Hệ thống điều khiển & đồng bộ: Đảm bảo dữ liệu quét thu về khớp chính xác với tọa độ vị trí của cánh tay robot tại thời điểm đó
Phổ biến nhất hiện nay là máy quét 3D Creaform MetraSCAN- R gắn robot, nổi bật với độ chính xác cao, tốc độ quét nhanh, hoạt động ổn định trong môi trường nhà xưởng và dễ tích hợp vào dây chuyền kiểm tra tự động.

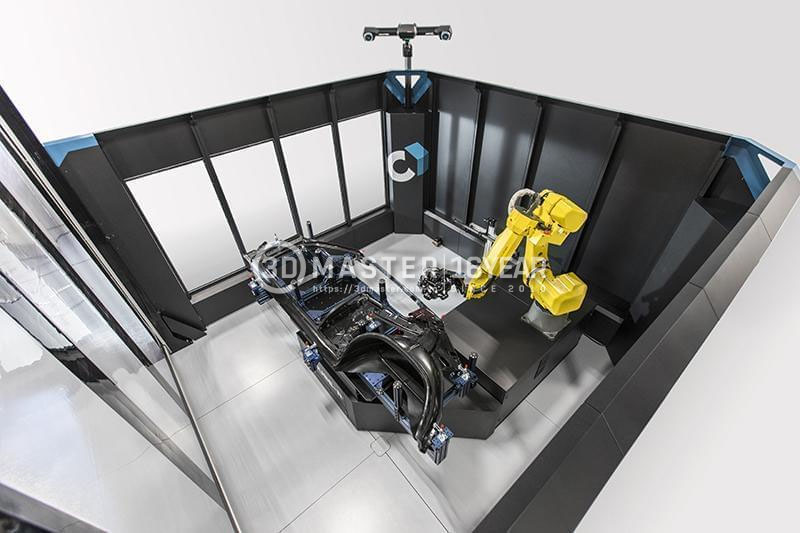

Hệ thống Creaform MetraSCAN 3D gắn robot
2. Quy trình hoạt động của hệ thống quét 3D gắn robot
Quy trình quét 3D này diễn ra hoàn toàn tự động, loại bỏ các sai số do yếu tố con người, thường diễn ra theo 5 bước chính:
Bước 1: Robot di chuyển đầu quét đến vị trí tối ưu theo chương trình lập sẵn, đảm bảo khoảng cách, góc nhìn và khả năng bao phủ bề mặt vật thể một cách chính xác nhất.
Bước 2: Cảm biến quét 3D tiến hành thu thập dữ liệu bề mặt vật thể dưới dạng điểm đám mây (point cloud), ghi nhận đầy đủ thông tin hình học như kích thước, biên dạng và độ cong.
Bước 3: Robot tự động thay đổi vị trí và góc tiếp cận để thực hiện quét đa góc độ, giúp thu thập dữ liệu toàn diện và loại bỏ các vùng bị che khuất hoặc “điểm mù”.
Bước 4: Phần mềm xử lý dữ liệu thực hiện ghép nối các tập điểm quét từ nhiều góc khác nhau, căn chỉnh và tái tạo thành mô hình 3D hoàn chỉnh dưới dạng mesh hoặc CAD.
Bước 5: Dữ liệu cuối cùng được xuất ra các định dạng tiêu chuẩn như CAD, STL hoặc OBJ/PLY để phục vụ thiết kế kỹ thuật, in 3D hoặc phân tích kiểm tra chất lượng.
3. Hệ thống quét 3D gắn trên robot có tác dụng gì?
Trong sản xuất hiện đại, hệ thống quét 3D tích hợp robot đóng vai trò như một “mắt đo thông minh” giúp tự động hóa nhiều công đoạn từ kiểm tra, định vị đến tái tạo dữ liệu kỹ thuật.
Tự động hóa đo lường và kiểm tra chất lượng: So sánh trực tiếp sản phẩm thực tế với bản thiết kế CAD, phát hiện sai lệch kích thước và lỗi bề mặt như cong vênh hoặc biến dạng, giúp giảm tối đa thao tác đo thủ công.
Nhận diện và định vị vật thể: Xác định chính xác vị trí và hình dạng vật thể trong không gian 3D, hỗ trợ robot thực hiện thao tác gắp – đặt (pick & place) với độ chính xác cao trong dây chuyền tự động.
Hướng dẫn robot thực hiện công việc: Cung cấp dữ liệu không gian để robot lập kế hoạch đường đi, tránh va chạm và thao tác chính xác trên các bề mặt không chuẩn hóa trong gia công, hàn, sơn hoặc lắp ráp.
Hỗ trợ thiết kế ngược (Reverse Engineering): Quét lại sản phẩm thực tế không có bản vẽ gốc để tái tạo mô hình CAD, phục vụ sửa chữa, cải tiến hoặc sản xuất lại một cách chính xác.

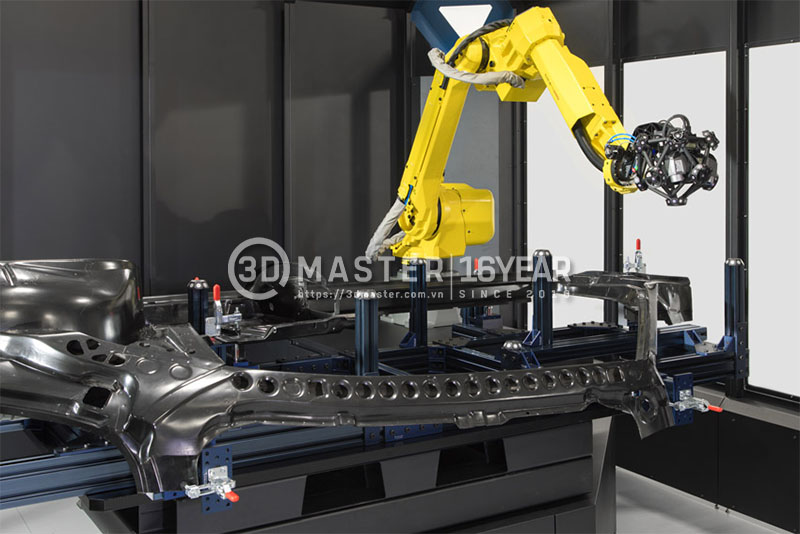

Hệ thống quét 3D gắn trên robot giúp tự động hóa nhiều công đoạn.
4. Lợi ích vượt trội so với quét 3D thủ công
Trong thực tế triển khai đo lường và kiểm tra chất lượng, quét 3D gắn robot cho thấy sự vượt trội rõ rệt so với phương pháp thủ công ở nhiều khía cạnh quan trọng, từ độ ổn định dữ liệu đến mức độ tự động hóa toàn hệ thống. Dưới đây là bảng so sánh cụ thể:
Tiêu chí
Quét 3D thủ công
Quét 3D gắn trên Robot
Độ lặp lại
Thấp (phụ thuộc vào tay nghề và sức khỏe người vận hành)
Tuyệt đối (quỹ đạo robot luôn cố định 100%)
Tốc độ
Chậm, đòi hỏi thời gian thiết lập và dán điểm tham chiếu
Cực nhanh, quét liên tục không nghỉ 24/7
Phạm vi
Hạn chế tầm với và độ cao của con người
Linh hoạt, quét được vật thể siêu lớn hoặc siêu nhỏ
Dữ liệu
Dễ bị sót dữ liệu ở các góc khuất khó cầm máy
Toàn diện, lập trình được các góc quét tối ưu nhất
5. Các lĩnh vực ứng dụng thực tế của hệ thống quét 3D gắn trên robot
Hệ thống quét 3D gắn trên robot hiện nay đang được ứng dụng rộng rãi trong nhiều ngành công nghiệp khác nhau nhờ khả năng số hóa chính xác, tự động hóa cao và tính linh hoạt trong môi trường làm việc phức tạp.
Công nghiệp sản xuất: Ứng dụng để đo kiểm chi tiết cơ khí, kiểm tra khuôn mẫu và hỗ trợ sản xuất ô tô, linh kiện điện tử với độ chính xác cao và tốc độ nhanh.
Kiểm tra chất lượng (QA/QC): Dùng để so sánh sản phẩm thực tế với bản thiết kế CAD, phát hiện sai lệch theo thời gian thực và kiểm tra toàn bộ sản phẩm trong dây chuyền sản xuất.
Hàng không – vũ trụ: Hỗ trợ kiểm tra các chi tiết phức tạp như cánh máy bay, turbine và đảm bảo đáp ứng các tiêu chuẩn an toàn kỹ thuật khắt khe.
Logistics & robot tự hành: Ứng dụng trong việc xây dựng bản đồ 3D kho hàng, hỗ trợ robot AGV/AMR di chuyển chính xác và tối ưu hóa lộ trình vận hành.
Y tế – nha khoa: Hỗ trợ quét cấu trúc răng hàm, thiết kế implant chính xác và phục vụ các ca phẫu thuật cá nhân hóa với độ chính xác cao.
Nhìn chung, quét 3D gắn trên robot đang trở thành giải pháp cốt lõi trong tự động hóa đo lường và số hóa sản xuất, giúp doanh nghiệp nâng cao độ chính xác, tối ưu tốc độ kiểm tra và xây dựng mô hình dữ liệu 3D toàn diện cho nhiều ngành công nghiệp. Công nghệ này không chỉ thay thế phương pháp thủ công mà còn mở ra hướng phát triển cho nhà máy thông minh và sản xuất thông minh trong tương lai.
Hiện nay, 3D MASTER là nhà phân phối chính hãng Creaform hơn 10 năm tại Việt Nam, cung cấp đầy đủ hệ thống thiết bị demo, giải pháp tích hợp robot và đội ngũ kỹ thuật chuyên sâu, sẵn sàng hỗ trợ doanh nghiệp triển khai các ứng dụng quét 3D trong thực tế một cách hiệu quả và tối ưu nhất.
