Trong nhiều năm, hoạt động đo kiểm chất lượng trong sản xuất vẫn phụ thuộc lớn vào con người và các thiết bị truyền thống như CMM. Tuy nhiên, khi tốc độ sản xuất ngày càng tăng và yêu cầu về độ chính xác ngày càng khắt khe, phương pháp đo kiểm thủ công dần bộc lộ nhiều hạn chế: chậm, dễ sai số và khó mở rộng quy mô. Chính vì vậy, tự động hóa đo kiểm 3D bằng robot scan 3D đang trở thành xu hướng tất yếu. Không chỉ giúp doanh nghiệp tăng tốc độ kiểm tra, công nghệ này còn mang lại độ chính xác cao, dữ liệu toàn diện và khả năng tích hợp trực tiếp vào dây chuyền sản xuất thông minh.
1. Tự động hóa đo kiểm 3D bằng robot scan 3D là gì?
Tự động hóa đo kiểm 3D bằng robot scan 3D là giải pháp kết hợp giữa robot công nghiệp, máy quét 3D và phần mềm đo kiểm nhằm tự động hóa toàn bộ quá trình kiểm tra chất lượng sản phẩm.
Hệ thống này cho phép:
Tự động quét hình học sản phẩm
Thu thập dữ liệu 3D dưới dạng point cloud
Đánh giá sai lệch so với thiết kế CAD
Xuất báo cáo sai lệch và đánh giá chất lượng
Các hệ thống robot scan 3D tiêu biểu hiện nay như MetraSCAN 3D-R và HandySCAN 3D BLACK Series - đại diện cho hai hướng triển khai phổ biến trong đo kiểm 3D tự động.
Nếu máy scan 3D MetraSCAN 3D-R được thiết kế để tích hợp trực tiếp với robot nhằm phục vụ kiểm tra tự động trong dây chuyền sản xuất với tốc độ và độ ổn định cao, thì HandySCAN 3D BLACK Series lại nổi bật ở tính linh hoạt, có thể sử dụng độc lập hoặc kết hợp robot cho nhiều mục đích như R&D và kiểm tra chất lượng, đáp ứng đa dạng nhu cầu trong môi trường công nghiệp.

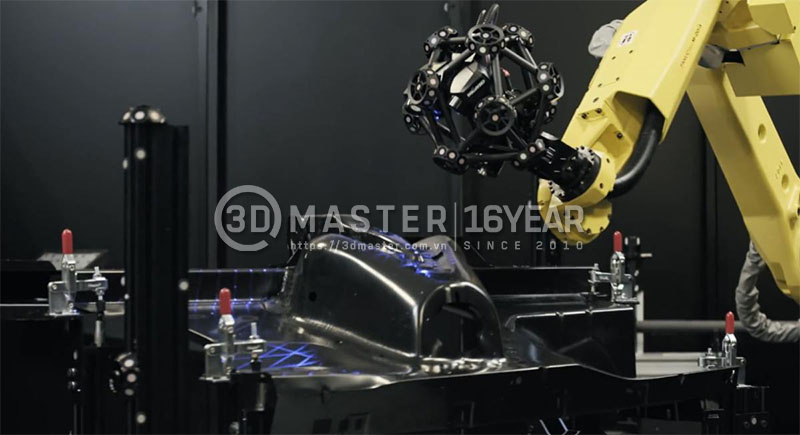

Robot scan 3D tự động trong dây chuyền sản xuất
2. Nguyên lý hoạt động của robot 3D Scanner
Hệ thống hoạt động dựa trên sự phối hợp nhịp nhàng giữa ba thành phần chính: Cánh tay Robot, đầu quét 3D và phần mềm xử lý với các bước như sau:
Bước 1: Lập trình quỹ đạo quét: Kỹ thuật viên thiết lập lộ trình di chuyển của robot quanh file CAD mẫu (có thể lập trình offline) .
Bước 2: Robot thực hiện quét: Robot di chuyển đầu quét theo lộ trình, các tia laser từ máy quét sẽ thu thập hàng triệu điểm dữ liệu (Point Cloud) trên bề mặt sản phẩm
Bước 3: So sánh với CAD: Phần mềm VXinspect (trên nền tảng VXelements) tự động đối chiếu dữ liệu quét với mô hình CAD gốc để xác định mức độ sai lệch hình học
Bước 4: Phân tích sai lệch: Hệ thống tính toán các sai lệch hình học (GD&T) và xuất bản đồ màu (Color Map). Nếu sản phẩm nằm ngoài dung sai cho phép, hệ thống sẽ phát tín hiệu cảnh báo ngay lập tức.
Toàn bộ quá trình có thể chạy tự động 24/7 mà không cần can thiệp nhiều từ con người.
3. 7 lợi ích nổi bật của tự động hóa quét 3D bằng robot
Tự động hóa đo kiểm 3D bằng robot scan 3D không chỉ giúp nâng cao hiệu suất mà còn thay đổi toàn diện cách doanh nghiệp kiểm soát chất lượng sản phẩm.
Tăng tốc độ đo kiểm gấp nhiều lần: Quét toàn bộ sản phẩm trong vài phút, nhanh hơn nhiều so với đo điểm truyền thống, giúp tăng sản lượng và rút ngắn thời gian sản xuất.
Độ chính xác và tính lặp lại cao: Đạt độ chính xác đến mức micron, kết quả ổn định giữa các lần đo và loại bỏ sai số do con người.
Dữ liệu full-field (toàn bộ bề mặt): Thu thập toàn bộ hình học sản phẩm, giúp phát hiện chính xác các lỗi cong vênh, biến dạng và sai lệch bề mặt.
Tự động hóa hoàn toàn – giảm phụ thuộc nhân sự: Hệ thống vận hành tự động theo chương trình, giảm phụ thuộc vào nhân lực và hạn chế sai sót thủ công.
Tích hợp trực tiếp vào dây chuyền sản xuất: Dễ dàng tích hợp inline hoặc at-line, giúp kiểm tra theo thời gian thực và phát hiện lỗi sớm.
Tối ưu chi phí dài hạn: Giảm chi phí nhân công, phế phẩm và downtime, mang lại hiệu quả đầu tư cao về lâu dài.
Linh hoạt với nhiều loại sản phẩm: Áp dụng cho nhiều kích thước và hình dạng, đặc biệt hiệu quả với bề mặt phức tạp và đa dạng ứng dụng.
Máy scan 3D MetraSCAN 3D-R trong ứng dụng kiểm tra tự động
4. Ứng dụng thực tế của robot scan 3D trong công nghiệp
Robot scan 3D không chỉ được sử dụng trong một lĩnh vực cụ thể mà đã trở thành công cụ đo kiểm quan trọng trong nhiều ngành công nghiệp hiện đại.
Ngành ô tô: Kiểm tra thân xe, chi tiết kim loại và lắp ráp, so sánh với CAD để đảm bảo độ chính xác trước khi xuất xưởng.
Ngành hàng không: Đo kiểm các chi tiết yêu cầu độ chính xác cực cao, phát hiện sai lệch nhỏ để đảm bảo an toàn bay.
Kiểm tra khuôn sản xuất (Mold & Die): Quét bề mặt khuôn để phát hiện lỗi hình học phức tạp, đảm bảo chất lượng sản phẩm hàng loạt.
Cơ khí chính xác: Kiểm tra dung sai, độ phẳng, độ tròn… giúp đảm bảo chi tiết máy đạt tiêu chuẩn kỹ thuật.
Ngành điện tử: Kiểm tra bo mạch, vỏ thiết bị và linh kiện nhỏ với độ chính xác cao.
Ngành nhựa & ép phun: Đánh giá biến dạng, co ngót sản phẩm sau khi ép để tối ưu khuôn và quy trình.
Ngành đóng tàu & kết cấu lớn: Đo kiểm các cấu kiện kích thước lớn, đảm bảo độ chính xác khi lắp ráp.
Reverse Engineering (thiết kế ngược): Quét lại sản phẩm thực tế để dựng lại mô hình CAD phục vụ cải tiến hoặc sản xuất lại.
R&D (nghiên cứu & phát triển): Phân tích sai lệch giữa mẫu thử và thiết kế để tối ưu sản phẩm trước khi sản xuất hàng loạt.
Có thể thấy, tự động hóa đo kiểm 3D bằng robot scan 3D là bước tiến quan trọng giúp doanh nghiệp nâng cao năng lực kiểm soát chất lượng trong bối cảnh sản xuất hiện đại. Từ việc tăng tốc độ đo kiểm, đảm bảo độ chính xác đến khả năng tích hợp trực tiếp vào dây chuyền, công nghệ này đang dần thay thế các phương pháp truyền thống và trở thành tiêu chuẩn mới trong nhiều ngành công nghiệp. Doanh nghiệp nào sớm ứng dụng sẽ có lợi thế rõ rệt về hiệu suất, chi phí và khả năng cạnh tranh trên thị trường.
Nếu bạn đang tìm kiếm một giải pháp đo kiểm 3D tự động hiệu quả, 3D MASTER – nhà phân phối chính hãng của Creaform tại Việt Nam với hơn 10 năm kinh nghiệm – là đối tác đáng tin cậy. Với hệ sinh thái thiết bị đầy đủ, demo thực tế và đội ngũ kỹ thuật chuyên sâu, 3D MASTER có thể tư vấn, triển khai và tối ưu giải pháp phù hợp cho từng nhu cầu sản xuất của doanh nghiệp
