Trong sản xuất hiện nay, yêu cầu đo kiểm không chỉ dừng ở độ chính xác mà còn phải đảm bảo tốc độ và khả năng lặp lại ổn định. Các phương pháp đo thủ công hoặc bán tự động bắt đầu bộc lộ hạn chế khi sản lượng tăng và yêu cầu kiểm soát chất lượng chặt hơn. Giải pháp quét 3D tự động được triển khai để giải quyết bài toán này, bằng cách tự động hóa toàn bộ quy trình từ quét đến xử lý dữ liệu.
Bài viết này, 3D MASTER sẽ giúp bạn hiểu rõ giải pháp quét 3D tự động là gì, cách hệ thống vận hành trong thực tế, cũng như lý do vì sao công nghệ này đang được ứng dụng rộng rãi trong nhiều ngành công nghiệp hiện nay.
1. Giải pháp quét 3D tự động là gì? Cấu trúc một hệ thống quét 3D tự động
Quét 3D tự động là hệ thống tích hợp giữa thiết bị quét 3D vật thể, cơ cấu tự động hóa và phần mềm xử lý dữ liệu, cho phép thu thập hình dạng vật thể và tạo mô hình 3D mà không cần thao tác thủ công liên tục của con người.
Nói cách khác, đây là bước nâng cấp từ quét 3D thủ công sang một quy trình tự động hóa toàn bộ chuỗi: quét → căn chỉnh → ghép dữ liệu → dựng mô hình 3D.
Một hệ thống quét 3D tự động tiêu chuẩn bao gồm ba thành phần chính:
Phần cứng: Gồm máy quét 3D, Robot công nghiệp / tay máy, bàn xoay tự động, hệ thống camera / cảm biến hỗ trợ, máy tính xử lý dữ liệu
Phần mềm: Phần mềm điều khiển robot, phần mềm quét 3D và phần mềm xử lý (căn chỉnh dữ liệu, ghép scan, mesh..)
Thuật toán xử lý dữ liệu: Các thuật toán AI giúp nhận diện vật thể, tự động loại bỏ nhiễu và ghép nối các góc quét với sai số cực thấp.
Ngày nay, sự kết hợp hoàn hảo giữa hệ thống máy quét vật thể 3D MetraSCAN-R và giải pháp CUBE-R đã tạo nên một chuẩn mực mới trong kiểm tra chất lượng tự động, giúp doanh nghiệp bứt phá tốc độ sản xuất và đạt độ chính xác micromet trên mọi sản phẩm

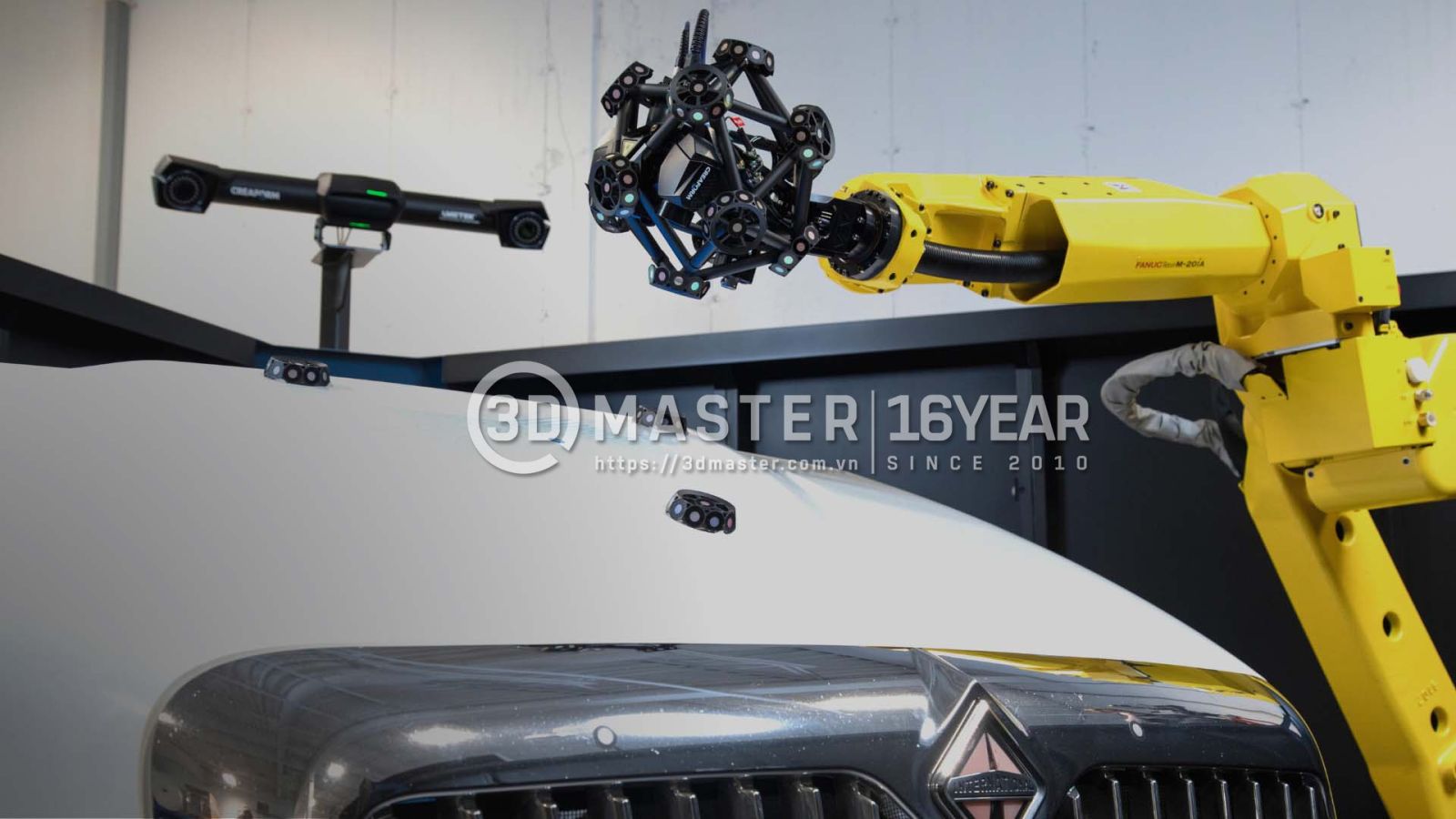

Công nghệ Quét 3D tự động hóa toàn bộ quy trình
2. Nguyên lý và quy trình hoạt động của hệ thống quét 3D tự động
Về bản chất, hệ thống quét 3D tự động hoạt động dựa trên nguyên lý thu thập dữ liệu hình học bề mặt vật thể dưới dạng đám mây điểm (point cloud), sau đó sử dụng phần mềm để xử lý, tái tạo thành mô hình 3D hoàn chỉnh.
Toàn bộ quá trình này được thiết lập theo một quy trình khép kín, trong đó các bước được tự động hóa và liên kết chặt chẽ với nhau:
Bước 1: Đặt vật thể vào vùng quét, có thể thực hiện thủ công hoặc thông qua băng chuyền tự động để đảm bảo định vị ban đầu chính xác.
Bước 2: Hệ thống máy quét 3D tự động nhận diện vật thể bằng camera hoặc cảm biến, xác định vị trí, kích thước và hướng đặt.
Bước 3: Robot hoặc bàn xoay thực hiện chuyển động theo quỹ đạo đã lập trình, giúp thu thập dữ liệu từ nhiều góc độ khác nhau.
Bước 4: Máy quét 3D tiến hành ghi nhận dữ liệu bề mặt, tạo ra đám mây điểm (point cloud) với mật độ cao theo thời gian thực.
Bước 5: Dữ liệu quét được truyền trực tiếp về máy tính xử lý và lưu trữ dưới dạng dữ liệu thô.
Bước 6: Phần mềm tiến hành căn chỉnh và ghép dữ liệu từ nhiều lần quét, đồng thời tái tạo lưới bề mặt (mesh) để hình thành mô hình 3D hoàn chỉnh.
Bước 7: Xuất dữ liệu đầu ra dưới các định dạng như CAD (STEP, IGES), STL hoặc OBJ để phục vụ thiết kế, kiểm tra hoặc sản xuất.
3. Tại sao doanh nghiệp cần chuyển đổi sang quét 3D tự động?
Trong bối cảnh sản xuất ngày càng đòi hỏi tốc độ cao, độ chính xác tuyệt đối và khả năng kiểm soát chất lượng toàn diện, các phương pháp đo kiểm truyền thống đang dần bộc lộ nhiều hạn chế về thời gian, chi phí và độ ổn định.
Quét 3D thủ công, dù linh hoạt, vẫn phụ thuộc lớn vào kỹ năng người vận hành và khó đáp ứng yêu cầu kiểm tra số lượng lớn trong môi trường sản xuất hiện đại.
Chính vì vậy, việc chuyển đổi sang giải pháp quét 3D tự động không chỉ là bước nâng cấp công nghệ, mà còn là chiến lược giúp doanh nghiệp:
Tối ưu hóa thời gian: Quy trình quét tự động nhanh hơn từ 5-10 lần so với quét thủ công, giúp rút ngắn chu kỳ sản xuất.
Độ chính xác và tính lặp lại: Loại bỏ yếu tố cảm tính và sự rung lắc từ tay người. Kết quả đo kiểm đồng nhất 100% giữa hàng ngàn sản phẩm.
Kiểm soát chất lượng 100%: Cho phép kiểm tra ngay trên dây chuyền sản xuất thay vì chỉ kiểm tra xác suất, giúp phát hiện lỗi sớm và giảm tỷ lệ phế phẩm.
An toàn lao động: Robot có thể làm việc trong môi trường khắc nghiệt, độc hại hoặc thực hiện các thao tác lặp đi lặp lại mà không mệt mỏi.
Giảm chi phí dài hạn: Dù chi phí đầu tư ban đầu cao, nhưng việc giảm nhân công lành nghề và hạn chế sai lỗi sản phẩm giúp doanh nghiệp thu hồi vốn (ROI) nhanh chóng.

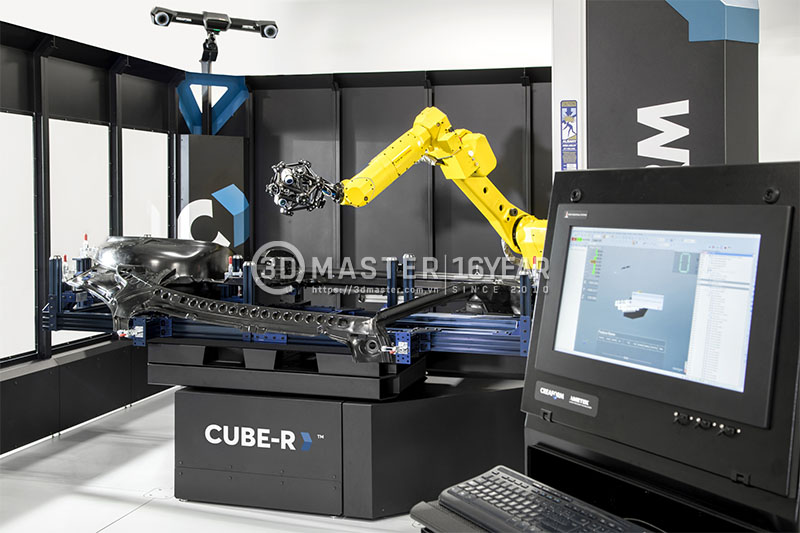

Hệ thống máy scan 3d MetraSCAN-R và giải pháp CUBE-R
4. Các ứng dụng thực tế hàng đầu của công nghệ tự động hóa quét 3D hiện nay
Không dừng lại ở vai trò đo đạc đơn thuần, công nghệ quét 3D tự động đang trở thành công cụ cốt lõi trong quá trình số hóa sản xuất và kiểm soát chất lượng ở nhiều ngành công nghiệp.
Công nghiệp Ô tô & Hàng không: Đo kiểm kích thước vỏ xe, kiểm tra độ mòn của cánh quạt động cơ máy bay với độ chính xác micromet.
Chế tạo khuôn mẫu: Quét các bề mặt lòng khuôn phức tạp để thực hiện thiết kế ngược (Reverse Engineering) hoặc kiểm tra độ biến dạng sau thời gian sử dụng.
Y tế & chỉnh hình: Tự động quét cơ thể người để sản xuất chân tay giả hoặc các thiết bị hỗ trợ cá nhân hóa với độ khít tuyệt đối.
Sản xuất hàng tiêu dùng: Kiểm tra ngoại quan các sản phẩm nhựa, linh kiện điện tử tinh vi, đảm bảo độ hoàn thiện trước khi đóng gói.
Kiến trúc & Xây dựng (BIM): Sử dụng các hệ thống quét tự động (như Robot Boston Dynamics mang máy quét) để tạo bản sao số (Digital Twin) của công trình, hỗ trợ quản lý vận hành hiệu quả.
Có thể thấy, giải pháp quét 3D tự động không chỉ là một xu hướng công nghệ, mà đang dần trở thành tiêu chuẩn bắt buộc trong sản xuất hiện đại, nơi tốc độ, độ chính xác và khả năng kiểm soát chất lượng đóng vai trò quyết định. Việc đầu tư đúng giải pháp không chỉ giúp doanh nghiệp tối ưu vận hành mà còn tạo lợi thế cạnh tranh bền vững trong dài hạn.
Tại Việt Nam, 3D MASTER là đơn vị phân phối chính hãng các giải pháp từ Creaform với hơn 10 năm kinh nghiệm, cung cấp đầy đủ hệ thống thiết bị demo cùng đội ngũ kỹ thuật chuyên sâu, sẵn sàng tư vấn và triển khai các giải pháp quét 3D tự động phù hợp cho từng ngành công nghiệp
