Đo kiểm 3D độ mòn hệ trục chân vịt tàu thủy sau thời gian khai thác
Hệ trục chân vịt tàu thủy có nhiệm vụ truyền mô-men xoắn từ động cơ đến chân vịt để tạo lực đẩy cho tàu. Sau thời gian khai thác, các chi tiết có thể bị mài mòn, ăn mòn, biến dạng hoặc sai lệch hình học, ảnh hưởng đến khả năng vận hành. Đo kiểm bằng scan 3D và máy đo 3d CMM giúp kiểm tra tình trạng bề mặt nhanh chóng, đánh giá sai lệch kích thước và hình học chính xác, từ đó hỗ trợ phát hiện các vị trí cần sửa chữa, kiểm soát chất lượng sau gia công và nâng cao độ tin cậy của hệ thống truyền động.
Đo kiểm 3D là gì? Có thể kiểm tra những sai lệch nào trên hệ trục chân vịt?
Đo kiểm 3D là quá trình thu thập và phân tích dữ liệu hình học của chi tiết trong không gian ba chiều. Phương pháp này sử dụng thiết bị như máy scan 3D hoặc máy đo 3d CMM để kiểm tra kích thước, hình dạng và sai lệch so với dữ liệu chuẩn.
Đối với hệ trục chân vịt tàu thủy, đo kiểm 3D hỗ trợ đánh giá nhiều đặc tính hình học, từ tình trạng bề mặt đến các thông số quan trọng phục vụ lắp ráp và sửa chữa.
Đo độ mòn bề mặt: So sánh kích thước hiện tại với số liệu ban đầu hoặc kích thước danh nghĩa trên bản vẽ để xác định mức thay đổi tại các vị trí làm việc.
Kiểm tra hình học trục: Đánh giá độ thẳng, độ tròn, độ trụ và độ đảo theo phương pháp đo phù hợp, nhằm phát hiện sai lệch ảnh hưởng đến khả năng lắp ráp và vận hành.
Kiểm tra chân vịt: Phân tích biên dạng cánh, chiều dày, hình dạng mép cánh và các vùng có dấu hiệu biến dạng hoặc mất vật liệu.
Đánh giá sai lệch 3D: Căn chỉnh dữ liệu scan với mô hình CAD (thiết kế hỗ trợ bằng máy tính), tạo bản đồ màu sai lệch để xác định vị trí và mức độ khác biệt hình học.
Kiểm tra kích thước trọng yếu bằng CMM: Đo đường kính, khoảng cách, vị trí tương quan và các đặc tính dung sai hình học theo yêu cầu bản vẽ.
Cần lưu ý, sai lệch so với bản vẽ không đồng nghĩa hoàn toàn với độ mòn. Để xác định lượng vật liệu đã mất sau khai thác, cần có dữ liệu ban đầu hoặc chuẩn tham chiếu phù hợp.

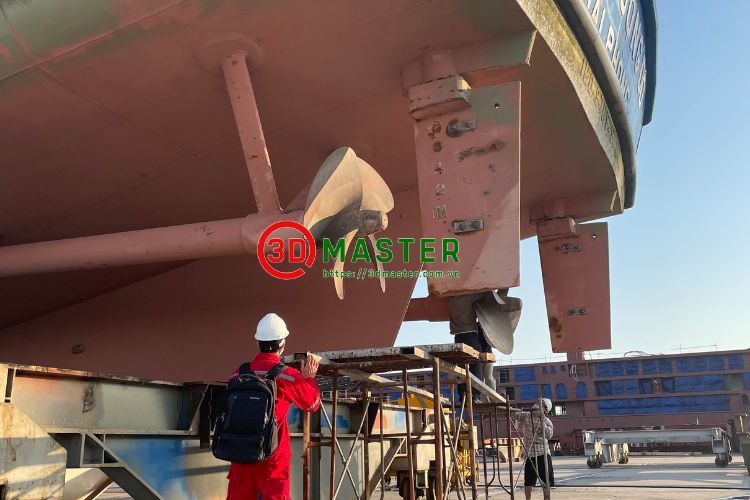

Kiểm tra độ mòn và sai lệch hình học trên trục chân vịt tàu thủy
Các phương pháp đo kiểm 3D độ mòn hệ trục chân vịt tàu thủy
Tùy theo hình dạng chi tiết, vị trí cần kiểm tra và dung sai yêu cầu, doanh nghiệp có thể lựa chọn scan 3D, đo CMM hoặc kết hợp cả hai để đánh giá tình trạng hệ trục và chân vịt sau thời gian khai thác.
Đo kiểm bằng máy quét 3d laser: Thu thập dữ liệu bề mặt với mật độ điểm cao, dựng mô hình 3D và xác định vùng sai lệch khi đối chiếu với dữ liệu chuẩn.
Đo kiểm bằng máy đo CMM: Sử dụng đầu đo để xác định tọa độ, kích thước và các đặc tính hình học trọng yếu như độ tròn, độ trụ hoặc vị trí tương quan.
Đo kiểm kết hợp scan 3D và CMM: Scan 3D để đánh giá tổng thể bề mặt, sau đó dùng CMM kiểm tra các kích thước và dung sai quan trọng theo yêu cầu kỹ thuật.
Đo kiểm và so sánh dữ liệu 3D trước, sau sửa chữa: Đối chiếu dữ liệu đo với mô hình CAD hoặc số liệu chuẩn để đánh giá mức độ phục hồi hình học và hỗ trợ nghiệm thu.
Lưu ý: Scan 3D và CMM không trực tiếp xác định nguyên nhân gây mòn. Muốn đánh giá chính xác độ mòn, cần có dữ liệu chuẩn phù hợp và lựa chọn phương pháp đo đáp ứng dung sai yêu cầu.

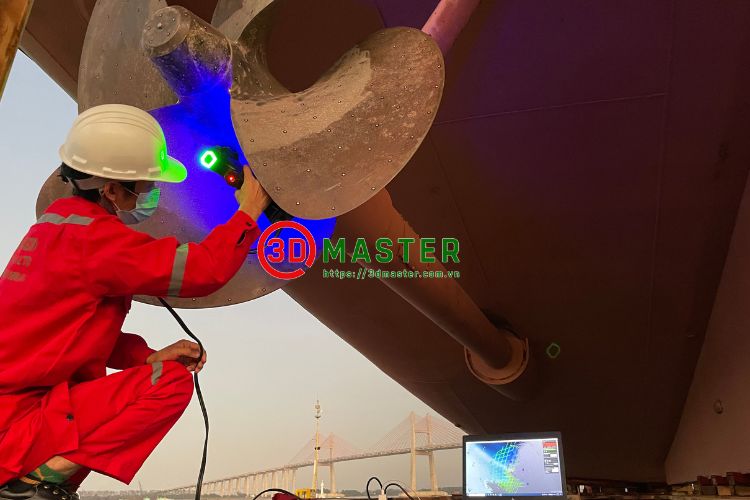

Scan 3D laser thu thập dữ liệu bề mặt chân vịt phục vụ đo kiểm
Quy trình đo kiểm 3D độ mòn hệ trục chân vịt tàu thủy
Để đảm bảo kết quả đánh giá đạt độ tin cậy cao nhất phục vụ cho việc đăng kiểm và sửa chữa, quy trình đo kiểm 3D thường tuân theo 6 bước chuẩn hóa:
Bước 1: Khảo sát và xác định yêu cầu đo: Tiếp nhận hệ trục, làm sạch bề mặt khỏi dầu mỡ, hà bám, rỉ sét và xác định các tiêu chuẩn kỹ thuật, dung sai cho phép theo bản vẽ nhà chế tạo hoặc quy phạm đăng kiểm.
Bước 2: Thu thập dữ liệu hình học: Thiết lập thiết bị quét 3D hoặc máy CMM, tiến hành quét toàn bộ không gian hệ trục chân vịt từ nhiều góc độ để thu thập trọn vẹn đám mây điểm không sót góc khuất.
Bước 3: Xử lý dữ liệu đo: Chuyển đổi dữ liệu đám mây điểm thành lưới tam giác (Polygon Mesh), làm sạch nhiễu, tối ưu hóa mô hình 3D thực tế của hệ trục sau khai thác.
Bước 4: So sánh với dữ liệu chuẩn: Chồng khớp mô hình 3D thực tế lên mô hình CAD thiết kế gốc hoặc dữ liệu đo nguyên bản ban đầu dựa trên các hệ chuẩn tọa độ tối ưu.
Bước 5: Phân tích và lập báo cáo: Trích xuất báo cáo chi tiết gồm biểu đồ sai lệch màu sắc (Color Map), bảng thông số độ mòn tại từng vị trí, độ đảo trục và các khuyến nghị kỹ thuật cụ thể.
Bước 6: Đo kiểm sau sửa chữa: Tiến hành quét và kiểm tra lại hệ trục sau khi đã gia công, hàn đắp phục hồi hoặc cân bằng động để đảm bảo đạt chuẩn trước khi đưa trở lại lắp đặt trên tàu.
Đo kiểm 3D độ mòn hệ trục chân vịt tàu thủy sau thời gian khai thác
Lưu ý để đo kiểm độ mòn hệ trục chân vịt chính xác
Quá trình đo kiểm các chi tiết cơ khí cỡ lớn như hệ trục tàu thủy đòi hỏi kỹ thuật viên phải nắm vững các nguyên tắc cốt lõi để tránh sai số:
Xác định đúng chuẩn so sánh: Phải sử dụng hệ quy chiếu chuẩn trên bản vẽ thiết kế để thực hiện việc khớp dữ liệu, tránh sai lệch do dịch chuyển hệ trục trong quá trình quét.
Chọn đúng phương pháp theo dung sai: Cần phân định rõ vùng nào chỉ cần đánh giá tổng thể (dùng máy scan 3D) và vùng nào đòi hỏi kiểm tra dung sai lắp ghép khắt khe (dùng CMM).
Phân biệt sai lệch hình học với độ mòn: Hiểu rõ nguyên nhân của biến dạng (do ứng suất dư, va đập, nhiệt độ) để tách biệt với hiện tượng mài mòn vật liệu thuần túy do ma sát vận hành.
Tuân thủ yêu cầu an toàn và kiểm định: Đảm bảo thiết bị đo được hiệu chuẩn định kỳ, môi trường đo ổn định nhiệt độ để không ảnh hưởng đến độ giãn nở của kim loại.
3D Master cung cấp giải pháp đo 3D kiểm tra chi tiết cơ khí
3D Master tự hào là đơn vị tiên phong cung cấp các giải pháp đo kiểm 3D, quét 3D công nghiệp và kiểm tra chất lượng chi tiết cơ khí khổ lớn hàng đầu tại Việt Nam.
Với hệ thống thiết bị đo kiểm cầm tay cao cấp, máy CMM hiện đại cùng đội ngũ kỹ sư giàu kinh nghiệm thực chiến trong ngành đóng tàu và công nghiệp nặng, 3D Master mang đến giải pháp đo kiểm 3D toàn diện:
Đo kiểm tận nơi tại Dock/Xưởng: Máy scan 3D laser di động đáp ứng đo các hệ trục, chân vịt siêu trường siêu trọng mà không cần vận chuyển.
Báo cáo chuẩn Đăng kiểm: Xuất báo cáo sai lệch 3D trực quan (Color Map), chính xác đến micromet, phục vụ nghiệm thu đăng kiểm nhanh chóng.
Giải pháp trọn gói: Số hóa 3D – Thiết kế ngược dựng lại bản vẽ CAD – Hỗ trợ kiểm tra phục hồi sau gia công.
Đối với các chi tiết cơ khí lớn, hình dạng phức tạp như hệ trục và chân vịt tàu thủy, việc lựa chọn thiết bị đo phù hợp là bước quan trọng để nâng cao hiệu quả kiểm tra và sửa chữa.
Tóm lại, đo kiểm 3D độ mòn hệ trục chân vịt tàu thủy giúp doanh nghiệp đánh giá chính xác hơn tình trạng chi tiết, phát hiện sai lệch hình học và kiểm soát chất lượng sau sửa chữa. Việc kết hợp scan 3D và máy đo tọa độ CMM cho phép kiểm tra toàn diện hơn, tùy theo đặc điểm chi tiết và yêu cầu dung sai. Nếu doanh nghiệp cần số hóa, phân tích sai lệch hoặc phục hồi dữ liệu hình học cho các chi tiết cơ khí phức tạp, 3D Master sẵn sàng tư vấn giải pháp scan 3D phù hợp, hỗ trợ tối ưu quy trình đo kiểm và nâng cao hiệu quả bảo dưỡng, sửa chữa.
