Ngành công nghiệp chế tạo thiết bị bay không người lái UAV đang trải qua giai đoạn bùng nổ mạnh mẽ. Để chiếm lĩnh thị trường, các hãng sản xuất không chỉ chạy đua về tính năng mà còn phải tối ưu hóa quy trình Nghiên cứu và Phát triển (R&D). Trong cuộc đua khốc liệt đó, công nghệ scan 3D đã trở thành một mắt xích không thể thiếu, định hình lại toàn bộ tiêu chuẩn thiết kế và chế tạo UAV hiện đại.
1. R&D UAV hiện đại đòi hỏi độ chính xác cao hơn phương pháp đo truyền thống
Các phương pháp đo đạc truyền thống như thước cặp, panme, máy đo CMM dạng chạm dần lộ rõ khuyết điểm khi đối mặt với các biên dạng phức tạp của drone/uav.
R&D thiết bị bay không người lái UAV thế hệ mới đòi hỏi độ chính xác tuyệt đối, nơi mà một sai số chỉ vài phần mười milimét (0.1mm - 0.3mm) cũng có thể dẫn đến thất bại:
Phá hủy tính khí động học: UAV vận hành dựa trên sự cân bằng hoàn hảo của dòng khí lưu chuyển qua cánh và thân xe. Sai số cơ khí nhỏ làm thay đổi biên dạng cánh, gây mất cân bằng lực nâng, tăng lực cản và làm tiêu hao năng lượng nghiêm trọng.
Rung lắc và mất ổn định hệ thống: Ở tốc độ vòng quay cực cao của động cơ, sự lệch trục hay sai sót lắp ráp dù là nhỏ nhất cũng tạo ra lực ly tâm lớn, gây rung lắc mạnh. Điều này làm giảm tuổi thọ linh kiện và ảnh hưởng trực tiếp đến hệ thống định vị (IMU), camera trinh sát.
Phân bổ trọng lượng bất đối xứng: Đối với các thiết bị bay, trọng tâm (CG) là yếu tố quyết định. Sai lệch kích thước vỏ hoặc khung làm lệch trọng tâm, khiến hệ thống điều khiển phải bù ga liên tục, dễ gây lật hoặc mất kiểm soát khi bay.
UAV đòi hỏi kiểm soát kích thước và hình học với độ chính xác rất cao
2. 4 lý do các hãng sản xuất UAV đều ứng dụng scan 3D trong R&D
2.1 Thiết kế ngược nhanh khi không có bản vẽ CAD
Trong quá trình phát triển thiết bị bay không người lái UAV, không phải lúc nào đội ngũ kỹ sư cũng sở hữu đầy đủ dữ liệu CAD của linh kiện.
Điều này thường xảy ra khi:
Phát triển phiên bản UAV mới dựa trên mẫu cũ.
Cải tiến linh kiện nhập khẩu.
Phục hồi các chi tiết đã ngừng sản xuất.
Nghiên cứu đối sánh sản phẩm (benchmarking).
Thiết kế phụ tùng thay thế.
Thay vì đo thủ công từng kích thước, kỹ sư có thể sử dụng máy scan 3D để thu thập toàn bộ hình học của chi tiết chỉ trong vài phút.
Dữ liệu thu được dưới dạng lưới tam giác (mesh/STL), sau đó được chuyển đổi thành mô hình CAD phục vụ thiết kế ngược.
Cách làm này giúp giảm đáng kể thời gian dựng mô hình, đồng thời hạn chế sai số tích lũy khi đo thủ công nhiều bề mặt cong và các hình dạng phức tạp.
2.2 Kiểm tra sai lệch giữa sản phẩm thực tế và mô hình CAD
Một trong những yêu cầu quan trọng nhất trong R&D thiết bị bay không người lái UAV là đảm bảo sản phẩm chế tạo đúng với thiết kế.
Trong thực tế, các công đoạn như gia công CNC, in 3D, ép composite hay đúc khuôn đều có thể phát sinh sai lệch kích thước.
Scan 3D cho phép:
Số hóa toàn bộ hình học của chi tiết
So sánh trực tiếp với mô hình CAD (CAD-to-Part Inspection).
Hiển thị bản đồ màu (Color Map) để xác định vùng vượt hoặc thiếu dung sai.
Đo khoảng cách, biên dạng, bán kính, độ phẳng và nhiều thông số hình học khác.
Đối với máy bay không người lái UAV, việc phát hiện sớm sai lệch ở khung thân, cánh, giá đỡ động cơ hoặc các vị trí lắp ghép giúp hạn chế hiện tượng lệch tâm, mất cân bằng hoặc rung động khi vận hành.
Đây là phương pháp kiểm tra toàn diện hơn so với đo điểm bằng các dụng cụ truyền thống.
2.3. Rút ngắn số lần chế tạo prototype và tăng tốc chu kỳ phát triển sản phẩm
Một mẫu máy bay không người lái thường phải trải qua nhiều vòng thiết kế, chế tạo và thử nghiệm trước khi đạt yêu cầu.
Nếu mỗi lần phát hiện lỗi đều phải chế tạo lại từ đầu, chi phí R&D sẽ tăng rất nhanh.
Khi ứng dụng scan 3D, doanh nghiệp có thể:
Kiểm tra prototype ngay sau khi gia công.
Đánh giá sai lệch kích thước trước khi đưa vào lắp ráp.
Cập nhật nhanh mô hình CAD.
Điều chỉnh thiết kế trước khi sản xuất mẫu tiếp theo.
Nhờ đó, chu kỳ phát triển sản phẩm được rút ngắn, số lần làm lại giảm đáng kể và thời gian đưa thiết bị bay không người lái UAV ra thị trường cũng nhanh hơn.
Đây là lý do công nghệ scan 3D ngày càng được tích hợp vào quy trình R&D của nhiều doanh nghiệp sản xuất UAV hiện đại.
2.4 Lưu trữ dữ liệu 3D phục vụ cải tiến các thế hệ UAV sau
Khác với bản vẽ 2D, dữ liệu scan 3D lưu giữ đầy đủ hình học thực tế của chi tiết. Kỹ sư có thể nhanh chóng truy xuất, so sánh giữa các phiên bản và tái sử dụng dữ liệu cho thiết kế mới mà không cần đo đạc lại từ đầu.
Khi kết hợp với hệ thống CAD/CAE hoặc nền tảng quản lý dữ liệu sản phẩm (PDM/PLM), dữ liệu quét 3D còn hỗ trợ:
Xây dựng thư viện số cho toàn bộ linh kiện và cụm lắp ráp của UAV.
So sánh sự khác biệt giữa các phiên bản thiết kế để đánh giá hiệu quả cải tiến.
Tái sử dụng dữ liệu cho các dự án UAV mới, giúp giảm thời gian thiết kế.
Hỗ trợ bảo trì, sửa chữa hoặc sản xuất phụ tùng khi linh kiện gốc không còn bản vẽ kỹ thuật.
Lưu trữ dữ liệu phục vụ truy xuất nguồn gốc và kiểm soát chất lượng trong toàn bộ vòng đời sản phẩm.
Nhờ đó, nhiều doanh nghiệp đã đưa scan 3D vào quy trình R&D thiết bị bay không người lái UAV để xây dựng dữ liệu số, tăng tốc cải tiến sản phẩm và phát triển các thế hệ UAV mới hiệu quả hơn.

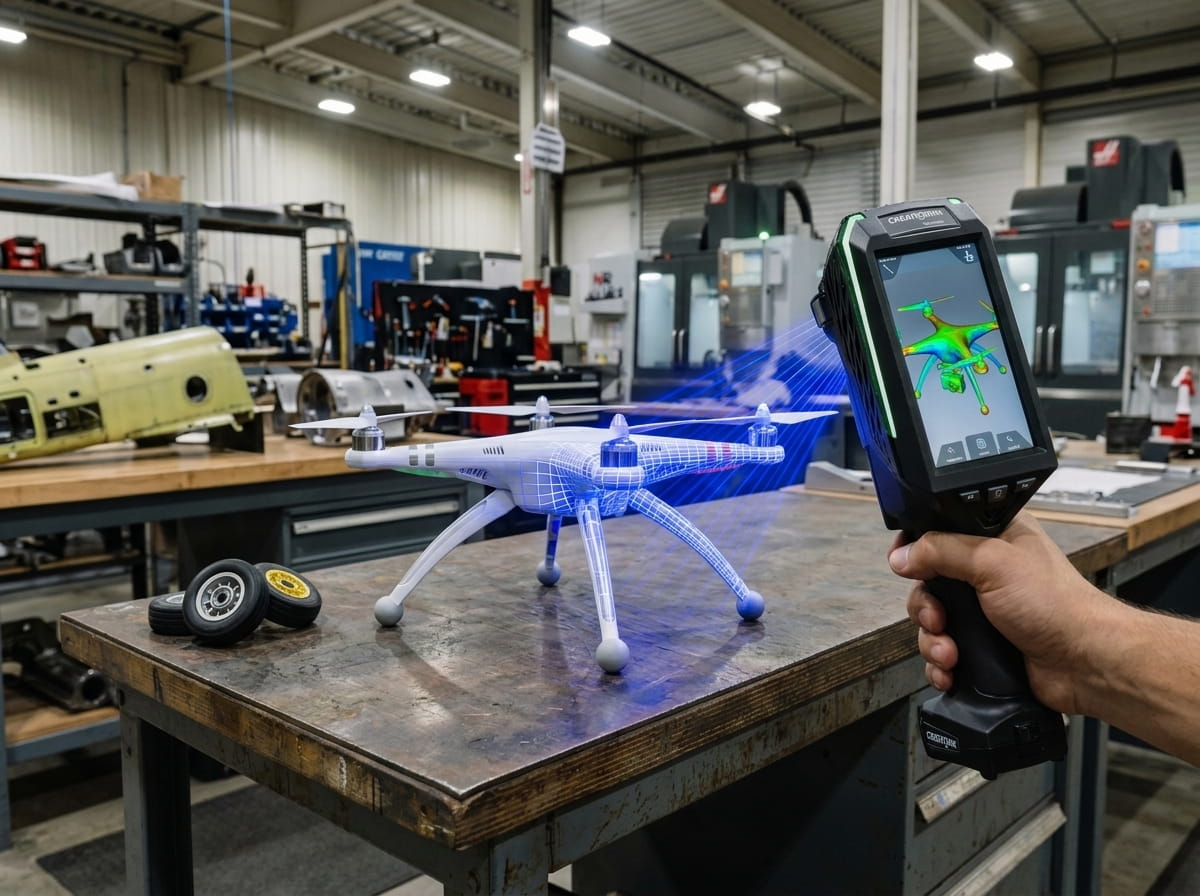

Scan 3D đang trở thành công nghệ quan trọng trong quy trình R&D thiết bị bay không người lái
3. Vì sao Creaform HandySCAN EVO phù hợp cho R&D thiết bị bay không người lái?
Trong số các công nghệ quét áp dụng cho ngành hàng không vũ trụ và UAV, dòng máy quét laser cầm tay Creaform HandySCAN EVO được xem là tiêu chuẩn vàng nhờ sở hữu những ưu điểm vượt trội:
Độ chính xác metrology-grade: Lên tới 0.025 mm, đáp ứng nghiêm ngặt các tiêu chuẩn kiểm định chất lượng khắt khe nhất của ngành hàng không.
Quét tốt các chi tiết nhỏ, hình học phức tạp: Nhờ tia laser xanh cải tiến, thiết bị dễ dàng bắt trọn các biên dạng phức tạp như cánh quạt drone, các đường rãnh luồn dây điện hay hốc tản nhiệt siêu nhỏ.
Bất chấp vật liệu khó: Khung vỏ UAV hiện đại chủ yếu làm từ sợi carbon, composite bóng hoặc nhựa kỹ thuật tối màu. Máy có khả năng quét trực tiếp các bề mặt khó này mà không cần xịt bột phản quang, bảo vệ tính toàn vẹn của linh kiện.
Thiết kế cầm tay linh hoạt: Trọng lượng nhẹ 1.04 kg, dễ dàng mang xuống xưởng chế tạo, ra bãi thử nghiệm bay hoặc trong phòng thí nghiệm R&D mà không bị giới hạn không gian.
Không cần gá đặt phức tạp: Nhờ cơ chế tự định vị dựa trên các điểm mục tiêu (marker), cả máy quét và vật thể đều có thể di chuyển tự do trong lúc quét mà không làm ảnh hưởng đến độ chính xác của dữ liệu.
Chế độ quét không dây đột phá: Loại bỏ hoàn toàn cáp kết nối, giúp kỹ sư di chuyển 360° tự do quanh các UAV sải cánh lớn hoặc quét dễ dàng tại bãi thử nghiệm.
Thu thập dữ liệu siêu tốc ra file STL: Tốc độ quét hàng triệu phép đo mỗi giây, xuất trực tiếp ra định dạng lưới (Mesh/STL) chất lượng cao, sẵn sàng cho các phần mềm thiết kế ngược hay phần mềm kiểm tra.
4. Những doanh nghiệp UAV nào nên ứng dụng scan 3D ngay từ giai đoạn R&D?
Với khả năng số hóa nhanh và thu thập dữ liệu có độ chính xác cao, scan 3D đang được ứng dụng trong nhiều lĩnh vực liên quan đến UAV, đặc biệt tại các doanh nghiệp và tổ chức sau:
Doanh nghiệp sản xuất thiết bị bay không người lái UAV dân dụng.
Nhà sản xuất UAV phục vụ nông nghiệp.
Đơn vị nghiên cứu UAV quốc phòng.
Startup phát triển drone chuyên dụng.
Doanh nghiệp chế tạo UAV khảo sát và đo đạc.
Trung tâm R&D phát triển nền tảng bay tự hành.
Đơn vị sản xuất linh kiện và phụ tùng UAV.
Ở những đơn vị này, dữ liệu quét 3D không chỉ phục vụ thiết kế mà còn hỗ trợ kiểm tra chất lượng, bảo trì, cải tiến sản phẩm và xây dựng cơ sở dữ liệu số cho toàn bộ vòng đời của UAV.
Sự cạnh tranh trong ngành thiết bị bay không người lái UAV không còn chỉ nằm ở khả năng thiết kế mà còn ở tốc độ đưa sản phẩm ra thị trường và chất lượng ngay từ những nguyên mẫu đầu tiên. Chính vì vậy, công nghệ scan 3D đã trở thành một công cụ quan trọng trong quy trình R&D của nhiều nhà sản xuất UAV tiên tiến.
Nếu doanh nghiệp đang tìm kiếm giải pháp scan 3D phục vụ R&D, kiểm tra chất lượng hoặc số hóa thiết bị bay không người lái UAV, 3D Master là đối tác đáng cân nhắc.
Là đơn vị phân phối chính hãng AMETEK Creaform 10 năm tại Việt Nam, 3D Master cung cấp các dòng máy cùng giải pháp triển khai toàn diện từ tư vấn, demo thiết bị đến đào tạo và hỗ trợ kỹ thuật, giúp doanh nghiệp ứng dụng công nghệ scan 3D hiệu quả vào thực tế sản xuất.
