D&T đóng vai trò quan trọng trong việc đảm bảo chất lượng và hiệu suất của sản phẩm cuối cùng trong ngành công nghiệp chế tạo cơ khí. Việc sử dụng hệ thống này không chỉ giúp tối ưu hóa quá trình sản xuất mà còn đảm bảo tính chuẩn xác và đồng nhất trong việc mô tả và kiểm soát các yếu tố kỹ thuật của sản phẩm. Cùng tìm hiểu về GD&T trong bài viết dưới đây.



GD&T là gì ?





GD&T là viết tắt của từ "Geometric Dimensioning and Tolerancing" trong tiếng Anh, hay được biết đến với tên gọi là "Hình học kích thước và dung sai" trong tiếng Việt. Đây là một hệ thống ký hiệu và quy tắc được sử dụng trong ngành công nghiệp chế tạo cơ khí để mô tả và kiểm soát các kích thước hình học của các chi tiết và bộ phận máy móc

Hệ thống GD&T được phát triển nhằm cung cấp một phương pháp chuẩn xác và chính xác để mô tả các yêu cầu về kích thước, hình dạng, vị trí và dung sai của các chi tiết. Việc sử dụng GD&T giúp cải thiện sự hiểu biết về yêu cầu kỹ thuật, giảm thiểu sự hiểu lầm và tăng cường khả năng tương tác giữa các bộ phận trong quá trình sản xuất và lắp ráp.

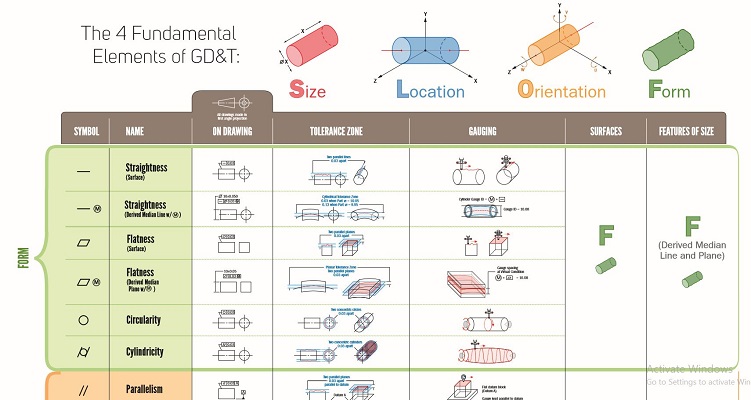

Các biểu tượng đặc tính của dung sai hình học

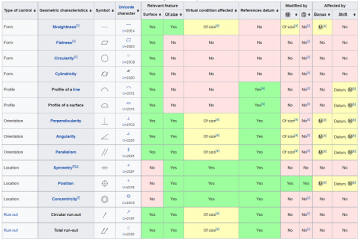

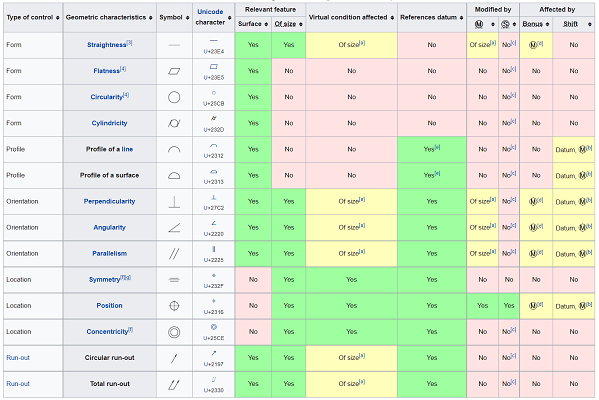

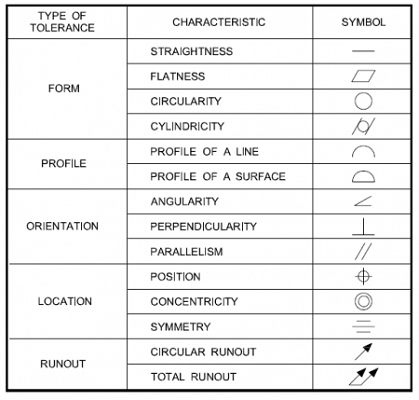

Có 14 biểu tượng thể hiện đặc tính của dung sai hình học. Chúng được phân loại thành 5 nhóm (Form, orientation, location, runout, profile).

Ngoài ra, còn có 5 biểu tượng modifying symbol được sử dung trong GD&T. Chúng được sử dụng nhằm mô tả thêm về các đặc tính sửa đổi so với điều kiện mặc định của dung sai kích thước và hình học (GD&T).

Khi có thể các biểu tượng sửa đổi này, nó tương đương với việc thêm một chú thích vào một quy tắc thông thường. Và ta phải thực hiện theo chú thích đã đưa ra. Khi đó sẽ có tương quan giữa dung sai kích thước và dung sai hình học.



Việc áp dụng hệ thống GD&T đòi hỏi sự hiểu biết sâu rộng về kỹ thuật chế tạo cơ khí và khả năng đọc hiểu các bản vẽ kỹ thuật. Ngoài ra, việc sử dụng công cụ và phần mềm thiết kế 3D cũng là một phần quan trọng trong quá trình áp dụng GD&T.
