Scan 3D xong có dùng được dữ liệu luôn không là câu hỏi phổ biến trong sản xuất và thiết kế ngược. Bài viết phân tích quy trình xử lý dữ liệu scan 3D thực tế, khả năng sử dụng ngay và các yếu tố ảnh hưởng đến độ chính xác kỹ thuật.
Công nghệ scan 3D đang trở thành tiêu chuẩn mới trong đo kiểm, thiết kế ngược và phát triển sản phẩm. Tuy nhiên, một trong những câu hỏi được tìm kiếm nhiều nhất hiện nay là: scan 3D xong có dùng được dữ liệu luôn không?
Nhiều doanh nghiệp kỳ vọng rằng chỉ cần quét xong là có thể đưa dữ liệu vào thiết kế hoặc sản xuất ngay. Trên thực tế, dữ liệu scan 3D cần được hiểu đúng bản chất và trải qua quy trình xử lý phù hợp trước khi ứng dụng trong môi trường kỹ thuật.
Bài viết này phân tích chi tiết quy trình xử lý dữ liệu scan 3D thực tế, giúp bạn hiểu khi nào dữ liệu có thể dùng ngay và khi nào bắt buộc phải xử lý hậu kỳ.

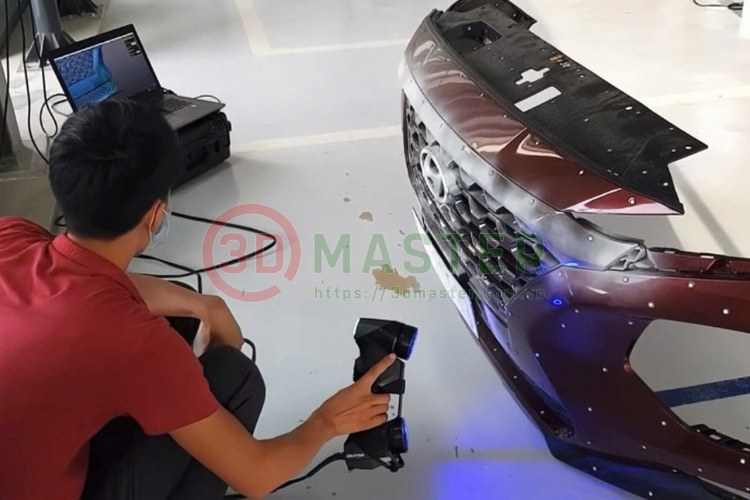

Scan 3D là quá trình thu thập hình học bề mặt vật thể bằng máy quét chuyên dụng để tạo ra mô hình số trong không gian ba chiều. Sau khi scan 3D hoàn tất, hệ thống sẽ xuất ra dữ liệu dạng point cloud hoặc mesh 3D.
Dữ liệu scan 3D ở giai đoạn này chỉ thể hiện hình dạng bề mặt với mật độ điểm rất cao. Nó chưa phải bản vẽ kỹ thuật CAD nên chưa thể chỉnh sửa thông số hoặc đưa trực tiếp vào sản xuất cơ khí chính xác.
Việc hiểu rõ bản chất dữ liệu ngay từ đầu giúp doanh nghiệp tránh nhầm lẫn về khả năng sử dụng sau khi scan.
Câu trả lời là có trong một số trường hợp đơn giản, nhưng phần lớn ứng dụng công nghiệp yêu cầu xử lý dữ liệu scan 3D trước khi sử dụng.
Nếu mục tiêu là hiển thị 3D hoặc lưu trữ số hóa, dữ liệu scan 3D có thể dùng gần như ngay lập tức. Tuy nhiên, nếu phục vụ thiết kế ngược, gia công CNC hoặc kiểm tra dung sai kỹ thuật, dữ liệu cần được xử lý chuyên sâu.
Điều này xuất phát từ sự khác biệt giữa dữ liệu hình học thô và mô hình kỹ thuật tham số.
Trong một số ứng dụng, dữ liệu scan 3D có thể được sử dụng mà không cần chuyển đổi sang CAD.

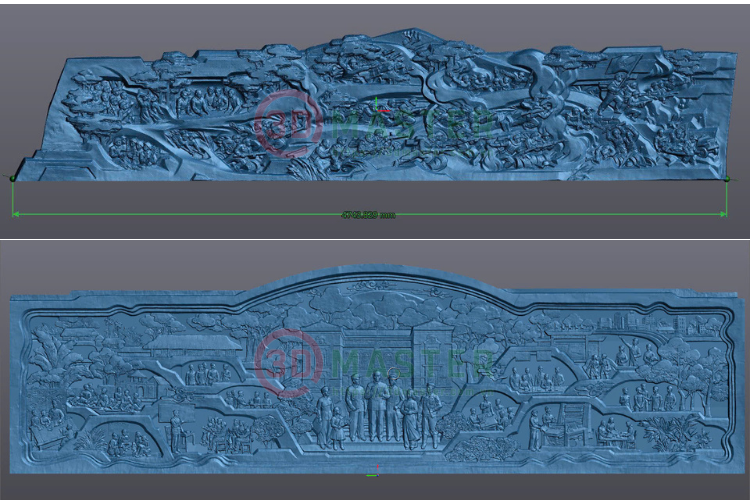

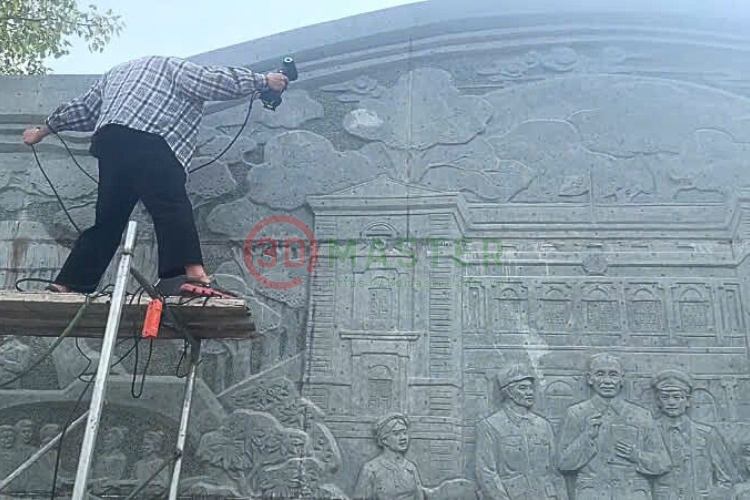

Đối với số hóa di sản hoặc trưng bày kỹ thuật số, file mesh scan 3D có thể dùng trực tiếp cho trình chiếu 3D hoặc thực tế ảo.
Trong đo kiểm nhanh, phần mềm inspection cho phép so sánh trực tiếp dữ liệu scan 3D với mô hình thiết kế để đánh giá sai lệch hình dạng.
Đối với in 3D mô hình tham khảo, dữ liệu chỉ cần tối ưu mesh cơ bản trước khi in.
Để dữ liệu scan 3D có thể ứng dụng thực tế, quy trình xử lý thường gồm nhiều bước kỹ thuật liên tiếp.

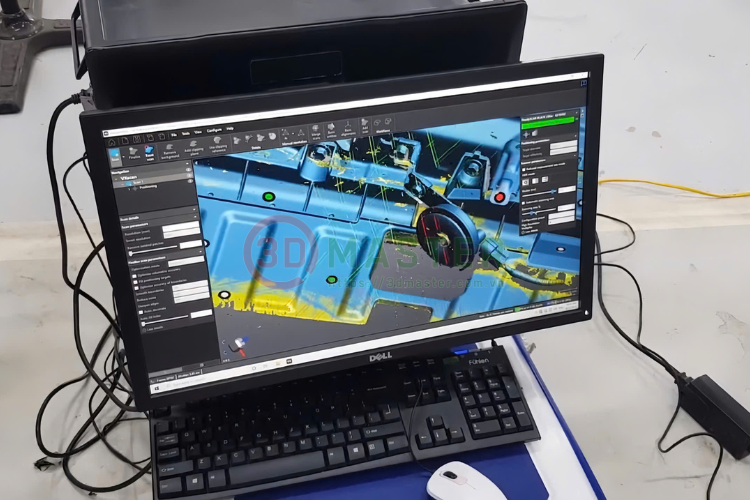

Đầu tiên là làm sạch dữ liệu scan 3D bằng cách loại bỏ nhiễu và vùng dư thừa. Sau đó các lần quét được căn chỉnh và ghép lại thành một mô hình thống nhất.
Tiếp theo là quá trình tối ưu mesh nhằm vá lỗ hổng và chuẩn hóa bề mặt. Khi dự án yêu cầu thiết kế ngược, kỹ sư sẽ dựng lại mô hình CAD dựa trên dữ liệu scan 3D.
Đây là bước quan trọng nhất vì nó chuyển dữ liệu hình học thành dữ liệu kỹ thuật có thể chỉnh sửa và sản xuất.

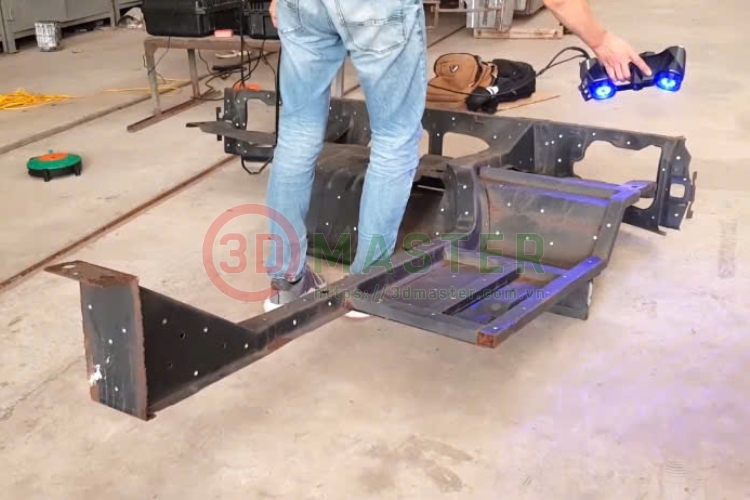

Trong thiết kế ngược, scan 3D giúp tái tạo nhanh hình dạng của chi tiết không còn bản vẽ gốc. Tuy nhiên dữ liệu scan 3D phải được chuyển thành mô hình tham số để đảm bảo khả năng chỉnh sửa.
Trong gia công CNC, dữ liệu scan 3D sau xử lý cho phép tái tạo chính xác hình học, giảm thời gian đo thủ công và hạn chế sai số.
Trong kiểm tra chất lượng, dữ liệu scan 3D được dùng để so sánh sai lệch giữa sản phẩm thực và thiết kế CAD với độ chính xác cao.
Khả năng sử dụng dữ liệu scan 3D phụ thuộc vào nhiều yếu tố kỹ thuật.
Độ chính xác của máy scan quyết định mật độ và độ tin cậy của dữ liệu. Thiết bị công nghiệp giúp giảm đáng kể thời gian xử lý hậu kỳ.
Kinh nghiệm người vận hành scan 3D cũng ảnh hưởng trực tiếp đến chất lượng mô hình thu được.
Ngoài ra, mục tiêu sử dụng cuối cùng của dữ liệu scan 3D là yếu tố quan trọng nhất trong việc xác định mức độ xử lý cần thiết.
Scan 3D không phải bước cuối cùng mà là nền tảng của quá trình số hóa sản phẩm. Công nghệ này giúp thu thập dữ liệu nhanh chóng, chính xác và mở ra khả năng phục dựng những hình dạng phức tạp mà phương pháp đo truyền thống khó thực hiện.
Khi kết hợp với xử lý dữ liệu và thiết kế ngược, scan 3D giúp doanh nghiệp rút ngắn chu kỳ phát triển sản phẩm và nâng cao kiểm soát chất lượng.
Scan 3D xong đôi khi có thể sử dụng dữ liệu ngay trong các ứng dụng hiển thị hoặc kiểm tra nhanh. Tuy nhiên trong đa số trường hợp kỹ thuật và sản xuất, dữ liệu scan 3D cần trải qua quy trình xử lý để chuyển thành mô hình kỹ thuật hoàn chỉnh.
Hiểu đúng quy trình xử lý dữ liệu scan 3D giúp doanh nghiệp tối ưu hiệu quả đầu tư và khai thác tối đa giá trị của công nghệ số hóa hiện đại.
