Scan 3D và đo CMM là hai công nghệ đo kiểm quan trọng trong sản xuất hiện đại. Bài viết phân tích độ chính xác, tốc độ, chi phí và ứng dụng thực tế giúp doanh nghiệp lựa chọn giải pháp đo kiểm 3D phù hợp.
Trong quá trình kiểm tra chất lượng và phát triển sản phẩm, doanh nghiệp ngày càng cần các phương pháp đo kiểm 3D có độ chính xác cao nhằm đảm bảo sản phẩm đạt tiêu chuẩn kỹ thuật trước khi đưa vào sản xuất hàng loạt. Hai công nghệ được sử dụng phổ biến hiện nay là Scan 3D và đo 3D CMM.
Tuy nhiên, nhiều doanh nghiệp vẫn gặp khó khăn khi lựa chọn giữa hai phương pháp này do chưa hiểu rõ sự khác biệt về nguyên lý đo, tốc độ thu thập dữ liệu cũng như mục tiêu ứng dụng thực tế. Việc hiểu đúng vai trò của Scan 3D và đo CMM giúp tối ưu chi phí đo kiểm, rút ngắn thời gian kiểm tra và nâng cao độ tin cậy dữ liệu kỹ thuật trong toàn bộ quy trình sản xuất.
Đo 3D CMM là phương pháp đo tọa độ ba chiều sử dụng đầu dò tiếp xúc để xác định chính xác vị trí các điểm trên bề mặt chi tiết trong không gian. Dữ liệu được thu thập theo từng điểm đo và chuyển đổi thành các thông số kích thước, hình học và dung sai phục vụ kiểm tra chất lượng sản phẩm.
Hệ thống đo 3D CMM hiện nay bao gồm cả máy CMM cố định trong phòng đo và các hệ thống CMM di động hiện đại tại 3D Master như Handy PROBE. Các thiết bị này cho phép đo kiểm chính xác cao ngay tại nhà máy mà vẫn đảm bảo độ tin cậy dữ liệu.
Trong sản xuất công nghiệp, đo 3D CMM đặc biệt phù hợp với các chi tiết cơ khí yêu cầu kiểm soát dung sai nghiêm ngặt như khuôn mẫu, linh kiện CNC, bề mặt chuẩn lắp ráp hoặc các vị trí kích thước quan trọng theo bản vẽ kỹ thuật.
Ngày nay, đo 3D CMM thường được sử dụng kết hợp với Scan 3D nhằm đáp ứng đồng thời hai mục tiêu: kiểm tra kích thước chính xác và phân tích hình dạng tổng thể sản phẩm.
Scan 3D là công nghệ thu thập dữ liệu hình học bằng laser hoặc ánh sáng cấu trúc để tạo ra mô hình 3D dạng point cloud hoặc mesh. Thay vì đo từng điểm riêng lẻ, hệ thống scan ghi nhận hàng triệu điểm dữ liệu chỉ trong thời gian ngắn.
Phương pháp đo không tiếp xúc cho phép số hóa toàn bộ hình dạng sản phẩm, bao gồm các bề mặt cong tự do, chi tiết hữu cơ hoặc cấu trúc phức tạp mà phương pháp đo điểm khó bao phủ toàn diện.
Scan 3D hiện được ứng dụng rộng rãi trong kiểm tra sai lệch 3D, thiết kế ngược, phát triển sản phẩm và số hóa dữ liệu công nghiệp.
Độ chính xác là yếu tố quan trọng hàng đầu khi lựa chọn giải pháp đo kiểm.
Đo 3D CMM mang lại độ chính xác rất cao tại các vị trí đo xác định nhờ phương pháp tiếp xúc trực tiếp bằng đầu dò. Điều này giúp kiểm tra dung sai kích thước theo bản vẽ kỹ thuật với độ tin cậy cao, đặc biệt trong các ứng dụng kiểm định chất lượng.
Trong khi đó, Scan 3D công nghiệp hiện đại có thể đạt độ chính xác cấp micromet đồng thời cung cấp dữ liệu toàn bề mặt. Nhờ lượng dữ liệu lớn, doanh nghiệp có thể đánh giá sai lệch hình học tổng thể thay vì chỉ kiểm tra tại một số điểm giới hạn.
Hai phương pháp vì vậy phục vụ các mục tiêu đo kiểm khác nhau nhưng bổ trợ hiệu quả cho nhau.
Trong đo 3D CMM, dữ liệu được thu thập theo từng điểm đo nhằm đảm bảo độ chính xác tại các vị trí quan trọng. Với chi tiết phức tạp, quá trình đo có thể cần nhiều bước thiết lập và thời gian thực hiện dài hơn.
Ngược lại, Scan 3D cho phép thu thập dữ liệu toàn bộ chi tiết chỉ trong vài phút. Tốc độ cao giúp công nghệ này phù hợp với môi trường sản xuất cần phản hồi nhanh hoặc kiểm tra số lượng lớn sản phẩm.
Nhờ khả năng đo nhanh, Scan 3D thường được sử dụng ở giai đoạn phân tích và tối ưu sản phẩm trước khi bước vào kiểm tra dung sai chi tiết bằng CMM.
Các chi tiết có bề mặt cong tự do, sản phẩm đúc hoặc linh kiện ô tô thường có hình học phức tạp. Trong trường hợp này, Scan 3D cho phép thu thập dữ liệu liên tục trên toàn bộ bề mặt mà không phụ thuộc hướng đo.
Đo 3D CMM lại phát huy hiệu quả khi cần kiểm tra chính xác các vị trí đặc trưng như lỗ, cạnh chuẩn hoặc mặt lắp ráp.
Sự kết hợp giữa hai công nghệ giúp doanh nghiệp vừa kiểm soát hình dạng tổng thể vừa đảm bảo độ chính xác kích thước tại các vị trí quan trọng.
Hệ thống đo 3D CMM yêu cầu quy trình đo kiểm chặt chẽ nhằm đảm bảo độ chính xác cao. Với các hệ thống CMM di động hiện đại, doanh nghiệp có thể đo trực tiếp tại xưởng mà không cần di chuyển chi tiết về phòng đo.
Scan 3D mang lại tính linh hoạt cao khi có thể đo nhanh trên nhiều loại sản phẩm và môi trường khác nhau. Việc giảm thời gian thiết lập và thu thập dữ liệu giúp tối ưu chi phí vận hành trong dài hạn.
Do đó, lựa chọn giải pháp phụ thuộc vào mục tiêu đo kiểm thay vì chỉ dựa trên chi phí đầu tư ban đầu.
Scan 3D phù hợp khi cần số hóa toàn bộ sản phẩm, phân tích sai lệch hình dạng, thực hiện thiết kế ngược hoặc kiểm tra nhanh trong môi trường sản xuất.
Công nghệ này đặc biệt hiệu quả với chi tiết lớn, hình học phức tạp hoặc dự án yêu cầu thu thập dữ liệu nhanh để rút ngắn chu kỳ phát triển sản phẩm.
Đo 3D CMM là giải pháp phù hợp khi doanh nghiệp cần xác nhận kích thước chính xác tại các vị trí cụ thể theo bản vẽ kỹ thuật hoặc kiểm tra dung sai nghiêm ngặt trước khi nghiệm thu sản phẩm.
Trong nhiều quy trình sản xuất hiện đại, đo CMM đóng vai trò kiểm chứng cuối cùng nhằm đảm bảo chất lượng sản phẩm đạt tiêu chuẩn kỹ thuật.
3D Master cung cấp đồng thời dịch vụ Scan 3D và đo kiểm 3D CMM, giúp doanh nghiệp lựa chọn phương pháp phù hợp với từng mục tiêu kỹ thuật cụ thể. Hệ thống đo bao gồm công nghệ scan 3D không tiếp xúc và các thiết bị đo CMM di động hiện đại, cho phép kiểm tra chính xác ngay trong môi trường sản xuất.
Quy trình đo kiểm được xây dựng dựa trên mục tiêu ứng dụng thực tế như kiểm soát chất lượng, thiết kế ngược hoặc phân tích sai lệch sản phẩm. Dữ liệu sau đo được xử lý theo tiêu chuẩn kỹ thuật, sẵn sàng phục vụ dựng CAD, phân tích kỹ thuật và tối ưu quy trình sản xuất.
Nhờ kinh nghiệm triển khai nhiều dự án công nghiệp, 3D Master giúp doanh nghiệp khai thác tối đa giá trị của dữ liệu đo 3D thay vì chỉ dừng lại ở việc thu thập hình học.

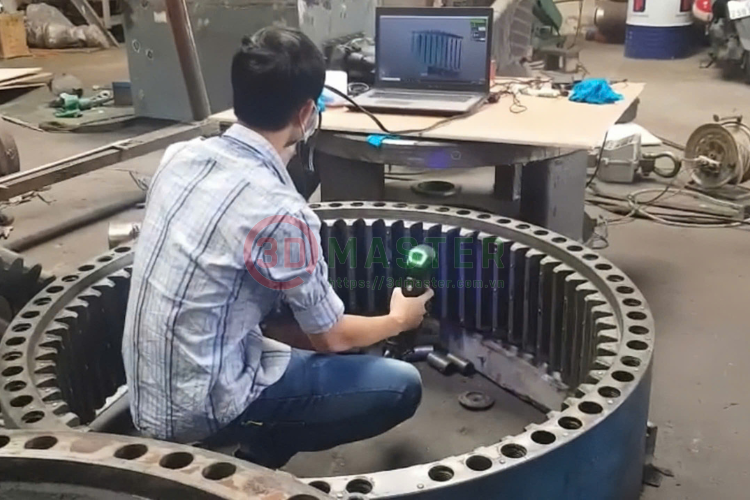

3D Master đo kiểm 3D bằng máy scan 3D Faro Creaform Handyscan
Scan 3D và đo CMM đều giữ vai trò quan trọng trong đo kiểm công nghiệp hiện đại. Nếu đo 3D CMM mang lại độ chính xác cao tại các vị trí kiểm tra quan trọng thì Scan 3D cung cấp dữ liệu toàn diện với tốc độ vượt trội. Việc lựa chọn đúng giải pháp hoặc kết hợp cả hai công nghệ sẽ giúp doanh nghiệp nâng cao hiệu quả kiểm tra chất lượng, giảm sai sót sản xuất và tối ưu quá trình phát triển sản phẩm.
Nếu doanh nghiệp đang cần lựa chọn giữa Scan 3D và đo CMM cho dự án đo kiểm hoặc thiết kế ngược, hãy liên hệ 3D Master để được đội ngũ kỹ sư tư vấn giải pháp phù hợp với yêu cầu kỹ thuật và mục tiêu sản xuất thực tế.
