Sai lầm khi scan 3D để độ xe có thể gây sai lệch thiết kế, tốn chi phí và làm lại nhiều lần. Bài viết phân tích các lỗi garage thường gặp khi scan 3D ô tô, xe máy và cách tối ưu dữ liệu scan cho thiết kế ngược chính xác.
Scan 3D đang trở thành công nghệ quan trọng trong lĩnh vực độ xe, thiết kế body kit và chế tạo phụ kiện ô tô xe máy. Tuy nhiên, nhiều garage vẫn gặp vấn đề khi sử dụng dữ liệu scan 3D dẫn đến sai lệch kích thước, thiết kế không lắp khớp hoặc phải chỉnh sửa nhiều lần.
Sai lầm khi scan 3D để độ xe thường không nằm ở thiết bị mà xuất phát từ quy trình thực hiện, kinh nghiệm xử lý dữ liệu và hiểu sai về thiết kế ngược từ file scan 3D.
Việc nhận diện đúng các lỗi phổ biến giúp garage tiết kiệm thời gian, giảm chi phí sản xuất và nâng cao độ chính xác khi phát triển sản phẩm độ xe.

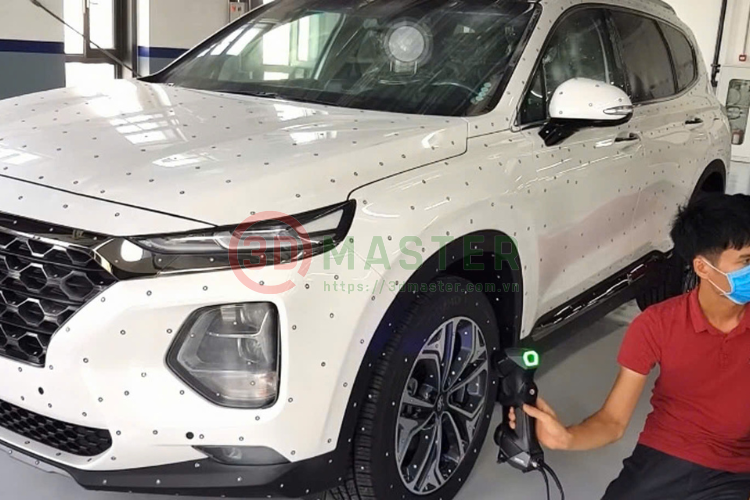

Faro Creaform handyscan black elite scan 3D full xe ô tô phục vụ độ body kit
Trong lĩnh vực độ xe hiện đại, scan 3D ô tô và xe máy giúp thu thập hình học thực tế với độ chính xác cao. Dữ liệu này được sử dụng để thiết kế body kit, cản xe, ốp nội thất, pô xe hoặc các chi tiết tùy chỉnh theo từng dòng xe cụ thể.
So với đo thủ công, công nghệ scan 3D cho phép tái tạo bề mặt cong phức tạp, giảm sai số và rút ngắn thời gian thiết kế. Đây là nền tảng quan trọng cho quy trình reverse engineering trong ngành automotive.
Tuy nhiên, nếu thực hiện sai ngay từ bước scan, toàn bộ quá trình thiết kế phía sau sẽ bị ảnh hưởng.
Faro Creaform handyscan black elite scan 3D full xe ô tô phục vụ độ body kit
Nhiều garage lựa chọn thiết bị scan dựa trên giá thành thay vì độ chính xác. Thực tế, scan 3D phục vụ độ xe yêu cầu máy có khả năng xử lý bề mặt kim loại, vùng tối và chi tiết cong phức tạp.
Thiết bị không phù hợp sẽ tạo ra dữ liệu nhiễu, thiếu điểm hoặc sai lệch hình học. Khi chuyển sang phần mềm CAD, kỹ sư phải chỉnh sửa thủ công rất nhiều, làm mất lợi thế của scan 3D.
Scan 3D ô tô bằng máy scan 3D Faro Creaform Handyscan
Bề mặt sơn bóng, chrome hoặc màu tối thường gây phản xạ ánh sáng khiến dữ liệu scan không ổn định.
Nếu không xử lý bề mặt đúng cách trước khi scan 3D ô tô hoặc xe máy, file thu được sẽ xuất hiện lỗ hổng dữ liệu hoặc méo hình học. Điều này đặc biệt nguy hiểm khi thiết kế body kit cần độ khít cao.
Chuẩn bị bề mặt là bước nhỏ nhưng quyết định chất lượng dữ liệu đầu vào.
Một lỗi rất phổ biến là chỉ scan phần nhìn thấy bên ngoài mà bỏ qua các vị trí liên kết.
Trong thiết kế độ xe, các điểm bắt ốc, khe ghép và mặt tiếp xúc mới là yếu tố quyết định sản phẩm có lắp vừa hay không. Khi thiếu dữ liệu ở các vùng này, quá trình thiết kế ngược gần như phải làm lại từ đầu.
Scan 3D khoang máy ô tô phục vụ thiết kế ngược
Nhiều người cho rằng file scan 3D có thể dùng trực tiếp để sản xuất. Thực tế, dữ liệu scan chỉ là đám mây điểm hoặc mesh, chưa phải mô hình kỹ thuật hoàn chỉnh.
Để sử dụng cho gia công CNC hoặc sản xuất khuôn, dữ liệu cần được xử lý reverse engineering và dựng lại mô hình CAD tiêu chuẩn.
Bỏ qua bước này là nguyên nhân khiến sản phẩm độ xe sai kích thước dù dữ liệu scan ban đầu nhìn có vẻ chính xác.
Sau khi scan, dữ liệu cần trải qua các bước làm sạch mesh, căn chỉnh hệ tọa độ và tối ưu topology.
Garage thiếu kinh nghiệm thường thiết kế trực tiếp trên mesh thô, dẫn đến sai lệch bề mặt và khó chỉnh sửa về sau. Đây là lỗi khiến thời gian thiết kế kéo dài và chi phí tăng cao.
Một bước quan trọng thường bị bỏ qua là kiểm tra sai số giữa mô hình CAD và dữ liệu scan 3D gốc.
So sánh sai lệch giúp phát hiện lỗi trước khi sản xuất thật. Nếu không thực hiện bước này, sản phẩm hoàn thiện có thể không lắp vừa xe, gây lãng phí vật liệu và thời gian.
Quy trình scan 3D độ xe hiệu quả cần bắt đầu từ việc lựa chọn thiết bị phù hợp, chuẩn bị bề mặt đúng kỹ thuật và thu thập đầy đủ dữ liệu hình học.
Sau khi scan, dữ liệu cần được xử lý bằng phần mềm thiết kế ngược chuyên dụng để tạo mô hình CAD chính xác. Việc kiểm tra sai số trước sản xuất giúp đảm bảo phụ kiện độ xe đạt độ khít và tính thẩm mỹ cao.
Garage chuyên nghiệp hiện nay thường kết hợp dịch vụ scan 3D ô tô với đội ngũ kỹ sư reverse engineering nhằm tối ưu toàn bộ quy trình phát triển sản phẩm.
Không phải garage nào cũng cần đầu tư hệ thống scan 3D riêng. Với các dự án thiết kế body kit, phục dựng chi tiết hiếm hoặc phát triển sản phẩm aftermarket, sử dụng dịch vụ scan 3D chuyên nghiệp giúp đảm bảo dữ liệu chính xác ngay từ đầu.
Đơn vị có kinh nghiệm sẽ kiểm soát sai số, tối ưu dữ liệu và hỗ trợ thiết kế ngược hoàn chỉnh, giúp rút ngắn thời gian đưa sản phẩm ra thị trường.
Sai lầm khi scan 3D để độ xe mà garage thường gặp chủ yếu đến từ việc hiểu chưa đúng quy trình và vai trò của dữ liệu scan trong thiết kế ngược. Khi thực hiện đúng kỹ thuật, scan 3D không chỉ giúp tăng độ chính xác mà còn rút ngắn đáng kể thời gian phát triển sản phẩm độ xe.
