Máy đo 3D Quantum FaroArm là CMM cầm tay đo kiểm kích thước và hình học 3D chính xác cao. Tìm hiểu ứng dụng của FARO Arm trong kiểm tra chất lượng, thiết kế ngược, căn chỉnh lắp ráp và số hóa sản phẩm trong công nghiệp.
Trong các ngành sản xuất hiện đại, việc kiểm tra kích thước và hình học của chi tiết cơ khí đóng vai trò quan trọng trong việc đảm bảo chất lượng sản phẩm. Máy đo 3D Quantum FaroArm là một trong những thiết bị đo kiểm tiên tiến được sử dụng rộng rãi trong nhiều lĩnh vực công nghiệp. Thiết bị này thuộc nhóm máy đo tọa độ ba chiều di động, còn được gọi là Portable Coordinate Measuring Machine hay CMM cầm tay.
Nhờ thiết kế dạng tay linh hoạt và khả năng đo chính xác cao, máy đo 3D Quantum FaroArm giúp kỹ sư thực hiện các phép đo trực tiếp tại xưởng sản xuất. Thiết bị có thể được sử dụng cho nhiều mục đích như đo kiểm kích thước, kiểm tra dung sai, thiết kế ngược và số hóa bề mặt chi tiết. Việc ứng dụng máy đo 3D Quantum FaroArm giúp doanh nghiệp nâng cao độ chính xác trong sản xuất, giảm sai lệch kỹ thuật và tối ưu quy trình kiểm tra chất lượng.

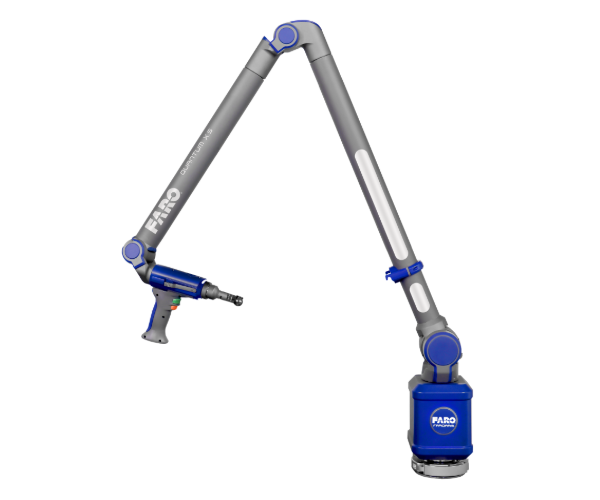

Máy đo 3D Quantum FaroArm là thiết bị đo tọa độ ba chiều dạng tay do FARO phát triển nhằm phục vụ các nhu cầu đo kiểm linh hoạt trong công nghiệp. Hệ thống bao gồm nhiều khớp nối cơ học cho phép đầu đo di chuyển trong không gian ba chiều và tiếp cận các vị trí khó đo trên chi tiết.

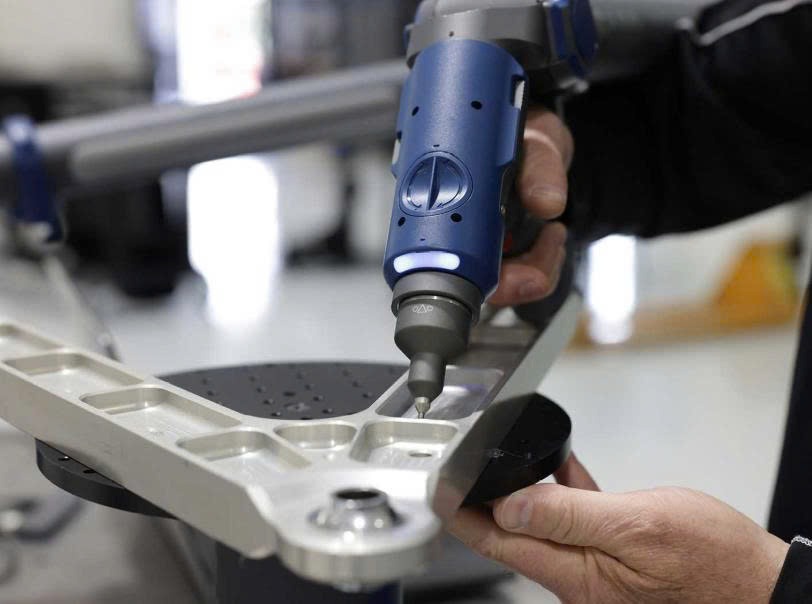

Khi sử dụng máy đo 3D Quantum FaroArm, kỹ sư sẽ chạm đầu đo vào các điểm trên bề mặt chi tiết để thu thập dữ liệu tọa độ. Dữ liệu này được truyền trực tiếp vào phần mềm đo kiểm để phân tích kích thước, kiểm tra dung sai và so sánh với mô hình CAD.
Khác với các hệ thống CMM cố định trong phòng đo, máy đo 3D Quantum FaroArm có thể mang đến vị trí sản xuất để đo trực tiếp trên dây chuyền. Điều này giúp tiết kiệm thời gian vận chuyển chi tiết và tăng hiệu quả kiểm tra kỹ thuật.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Ứng dụng phổ biến nhất của máy đo 3D Quantum FaroArm là đo kiểm kích thước và kiểm tra dung sai của chi tiết cơ khí. Trong các ngành sản xuất chính xác như ô tô, khuôn mẫu và chế tạo máy, việc đảm bảo kích thước đúng theo bản vẽ kỹ thuật là yếu tố quan trọng để duy trì chất lượng sản phẩm.
Máy đo 3D Quantum FaroArm cho phép đo nhiều loại kích thước khác nhau như khoảng cách, đường kính, độ phẳng và độ song song của bề mặt. Thiết bị cũng hỗ trợ kiểm tra dung sai hình học theo tiêu chuẩn GD&T, giúp kỹ sư đánh giá chính xác sai lệch của chi tiết sau quá trình gia công.
Dữ liệu đo từ máy đo 3D Quantum FaroArm có thể được so sánh trực tiếp với mô hình CAD thông qua các phần mềm đo kiểm chuyên dụng như PolyWorks Inspector, Geomagic Control X hoặc CAM2. Điều này giúp nhanh chóng phát hiện sai lệch và đưa ra phương án điều chỉnh trong quá trình sản xuất.
Ngoài chức năng đo kiểm kích thước, máy đo 3D Quantum FaroArm còn được sử dụng trong các dự án thiết kế ngược. Khi gắn đầu scan laser vào thiết bị, máy đo 3D Quantum FaroArm có thể thu thập dữ liệu bề mặt của chi tiết để tạo ra mô hình 3D.
Dữ liệu scan 3D thường được lưu ở định dạng STL, phản ánh chính xác hình dạng thực tế của sản phẩm. Sau đó, dữ liệu này được sử dụng trong các phần mềm thiết kế ngược để dựng lại mô hình CAD hoàn chỉnh.
Ứng dụng thiết kế ngược bằng máy đo 3D Quantum FaroArm giúp doanh nghiệp sao chép các chi tiết cũ, phục dựng sản phẩm không còn bản vẽ kỹ thuật hoặc cải tiến thiết kế hiện có. Đây là giải pháp hiệu quả cho các ngành công nghiệp cần tái tạo linh kiện máy móc hoặc nâng cấp sản phẩm.
Trong các dây chuyền sản xuất hiện đại, việc căn chỉnh vị trí của các chi tiết lắp ráp là yếu tố quan trọng để đảm bảo sản phẩm hoạt động ổn định. Máy đo 3D Quantum FaroArm được sử dụng để đo vị trí thực tế của các lỗ, chốt định vị và bề mặt lắp ghép.
Dữ liệu đo từ máy đo 3D Quantum FaroArm giúp kỹ sư căn chỉnh jig lắp ráp, điều chỉnh máy móc và đảm bảo các bộ phận được lắp ghép đúng vị trí thiết kế. Ứng dụng này đặc biệt phổ biến trong ngành sản xuất ô tô, hàng không và chế tạo thiết bị công nghiệp.
Việc sử dụng máy đo 3D Quantum FaroArm trong căn chỉnh lắp ráp giúp giảm sai lệch kỹ thuật và nâng cao độ chính xác của sản phẩm cuối cùng.
Trong ngành sản xuất khuôn mẫu, máy đo 3D Quantum FaroArm được sử dụng để kiểm tra hình học của cavity khuôn và các bề mặt quan trọng. Thiết bị cho phép đo độ lệch bề mặt, kiểm tra vị trí insert và đánh giá độ chính xác của khuôn sau quá trình gia công.
Máy đo 3D Quantum FaroArm cũng được sử dụng để kiểm tra jig và fixture trong các dây chuyền sản xuất. Nhờ khả năng đo linh hoạt, thiết bị giúp kỹ sư xác định nhanh các sai lệch và thực hiện điều chỉnh cần thiết.
Việc ứng dụng máy đo 3D Quantum FaroArm trong kiểm tra khuôn mẫu giúp nâng cao độ chính xác của sản phẩm và giảm chi phí sửa chữa khuôn.
Một trong những ưu điểm nổi bật của máy đo 3D Quantum FaroArm là khả năng đo các chi tiết lớn mà các hệ thống CMM cố định khó tiếp cận. Nhờ thiết kế di động, thiết bị có thể được sử dụng trực tiếp tại nhà máy hoặc ngoài hiện trường.
Máy đo 3D Quantum FaroArm thường được sử dụng để đo các chi tiết như khung xe, thân máy, kết cấu thép hoặc các bộ phận máy công nghiệp. Việc đo trực tiếp tại vị trí lắp đặt giúp tiết kiệm thời gian và nâng cao hiệu quả kiểm tra kỹ thuật.
Hướng dẫn sử dụng máy đo 3D Quantum FaroArm
Máy đo 3D Quantum FaroArm cũng đóng vai trò quan trọng trong các dự án số hóa sản phẩm và lắp ráp ảo. Bằng cách đo vị trí thực tế của các chi tiết, dữ liệu có thể được đưa vào phần mềm CAD để mô phỏng quá trình lắp ráp.
Phương pháp này cho phép kỹ sư kiểm tra khả năng lắp ghép của các bộ phận trước khi tiến hành sản xuất thực tế. Nhờ đó, doanh nghiệp có thể giảm rủi ro sai sót trong thiết kế và tối ưu cấu trúc sản phẩm.
Máy đo 3D Quantum FaroArm là thiết bị đo kiểm hiện đại giúp doanh nghiệp kiểm tra kích thước, phân tích dung sai và số hóa chi tiết máy với độ chính xác cao. Nhờ thiết kế di động và khả năng đo linh hoạt, thiết bị được ứng dụng rộng rãi trong nhiều lĩnh vực như đo kiểm chất lượng, thiết kế ngược, căn chỉnh lắp ráp và số hóa sản phẩm.
Việc ứng dụng máy đo 3D Quantum FaroArm giúp doanh nghiệp nâng cao độ chính xác trong sản xuất, giảm sai lệch kỹ thuật và tối ưu quy trình kiểm tra chất lượng.
