Scan 3D có phát hiện được biến dạng sau va đập không? Tìm hiểu cách đo sai lệch hình học, phân tích cong vênh và kiểm tra độ chính xác chi tiết bằng công nghệ scan 3D.
Trong môi trường công nghiệp, các chi tiết cơ khí, khuôn mẫu, kết cấu kim loại hoặc linh kiện máy móc thường chịu tác động va đập trong quá trình vận hành. Những biến dạng này có thể rất nhỏ, khó nhận biết bằng mắt thường nhưng lại ảnh hưởng trực tiếp đến độ chính xác lắp ráp và tuổi thọ thiết bị. Đây là lúc scan 3D phát hiện biến dạng trở thành giải pháp đo kiểm hình học cực kỳ hiệu quả.
Công nghệ scan 3D cho phép thu thập toàn bộ dữ liệu bề mặt vật thể dưới dạng đám mây điểm có mật độ cao. Khi so sánh dữ liệu này với mô hình CAD ban đầu hoặc dữ liệu chuẩn trước va đập, kỹ sư có thể xác định chính xác vị trí, mức độ và dạng biến dạng sau va đập.

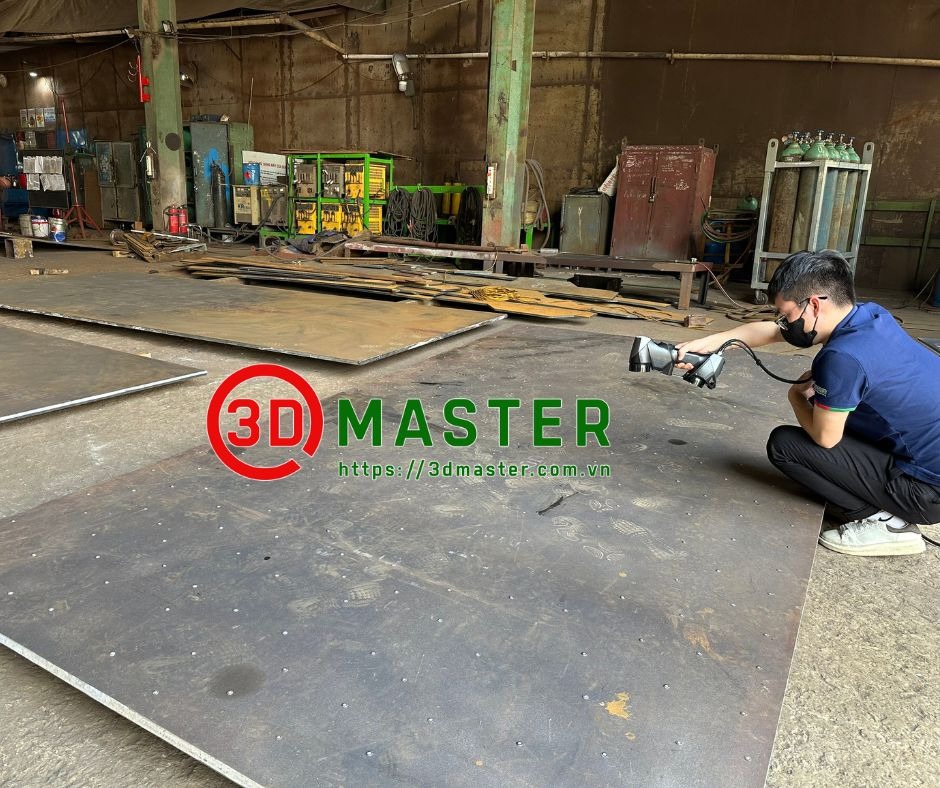

Scan 3D kiểm tra biến dạng tấm thép sau va đập bằng Faro Creaform Handyscan
Các phương pháp đo cơ khí truyền thống như thước cặp, đồng hồ so hoặc CMM tiếp xúc chỉ kiểm tra được một số điểm rời rạc. Điều này khiến nhiều vùng cong vênh nhỏ bị bỏ sót, đặc biệt với bề mặt phức tạp.
Trong khi đó, đo biến dạng bằng scan 3D cho phép phân tích toàn bộ hình học bề mặt. Dữ liệu được xử lý bằng phần mềm chuyên dụng để tạo bản đồ màu sai lệch, thể hiện trực quan mức độ lệch hình học so với chuẩn thiết kế. Nhờ vậy, kỹ sư có cái nhìn tổng thể thay vì chỉ dựa vào một vài điểm đo cục bộ.
Scan 3D đặc biệt hiệu quả khi cần kiểm tra sai lệch hình học trên các chi tiết có hình dạng cong, bề mặt tự do hoặc cấu trúc phức tạp mà thiết bị đo tiếp xúc khó tiếp cận.

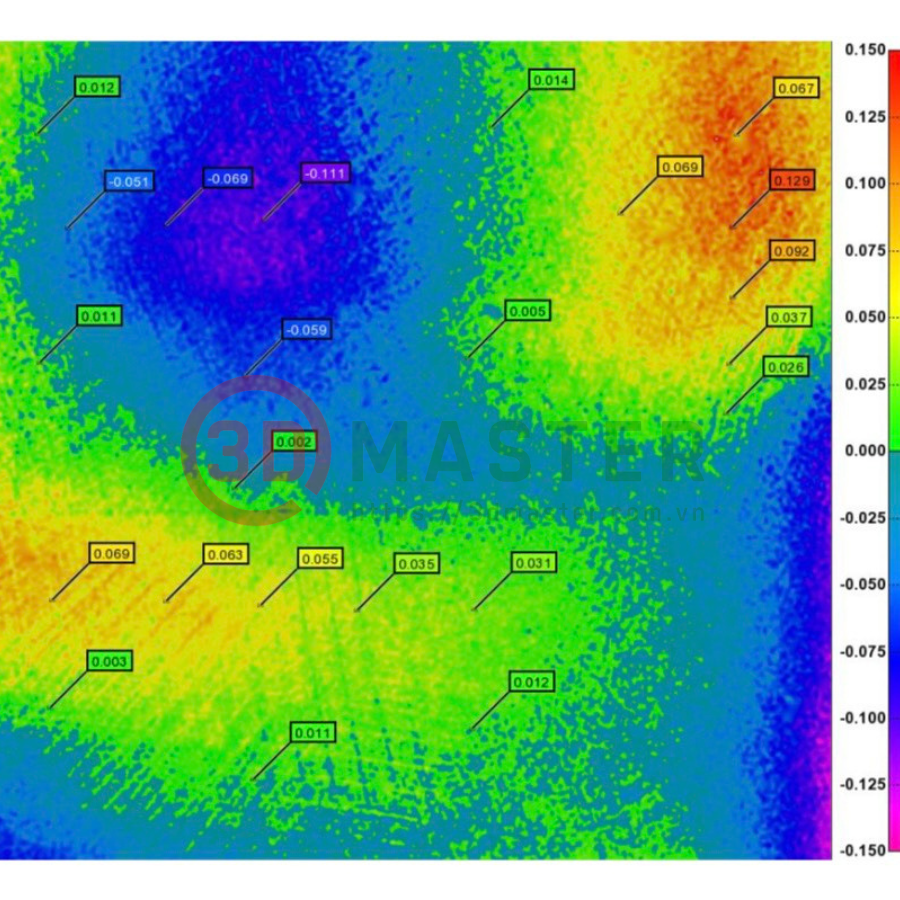

Kết quả scan 3D tấm thép sau va đập
Những dạng biến dạng nào scan 3D có thể phát hiện?
Công nghệ scan 3D có thể hỗ trợ phát hiện nhiều dạng biến dạng khác nhau sau va đập hoặc quá trình vận hành dài hạn. Biến dạng cong vênh là dạng phổ biến trên tấm kim loại, vỏ máy, kết cấu thép hoặc thân thiết bị. Scan 3D giúp xác định vùng bị uốn cong và mức độ lệch so với hình dạng ban đầu. Biến dạng cục bộ thường xuất hiện tại vị trí chịu lực va đập trực tiếp. Dữ liệu scan 3D cho phép phân tích chi tiết khu vực lõm, phồng hoặc biến dạng méo hình mà mắt thường khó phát hiện.
Sai lệch vị trí lắp ráp cũng là một dạng biến dạng gián tiếp. Khi một chi tiết bị va đập, các lỗ bắt bulong, bề mặt lắp ghép hoặc chuẩn định vị có thể bị lệch. Scan 3D hỗ trợ so sánh mô hình CAD và dữ liệu scan để đánh giá mức độ sai lệch này.
Để scan 3D phát hiện biến dạng sau va đập đạt độ tin cậy cao, quy trình đo cần được thực hiện bài bản. Trước tiên, kỹ sư tiến hành quét toàn bộ bề mặt chi tiết bằng hệ thống scan 3D độ chính xác cao. Dữ liệu thu được được xử lý để loại bỏ nhiễu và căn chỉnh về hệ tọa độ chuẩn.
Tiếp theo, dữ liệu scan được so sánh với mô hình CAD thiết kế ban đầu hoặc dữ liệu scan chuẩn trước va đập. Phần mềm phân tích sai lệch sẽ tạo bản đồ màu thể hiện mức độ chênh lệch hình học trên từng vùng bề mặt.
Cuối cùng, kỹ sư dựa trên kết quả này để đánh giá chi tiết có còn nằm trong dung sai cho phép hay cần sửa chữa, thay thế hoặc thiết kế ngược lại.
Khi mục tiêu là phân tích biến dạng chi tiết cơ khí, độ chính xác của thiết bị scan 3D đóng vai trò quyết định. Sai số đo càng nhỏ thì khả năng phát hiện biến dạng nhỏ càng cao. Các hệ thống scan 3D công nghiệp cao cấp có thể đạt độ chính xác đến cấp micromet, cho phép phát hiện những sai lệch hình học rất nhỏ nhưng có ý nghĩa lớn trong lắp ráp chính xác, khuôn mẫu hoặc linh kiện cơ khí chính xác. Nếu sử dụng thiết bị không phù hợp hoặc quy trình đo thiếu kiểm soát, dữ liệu thu được có thể chứa sai số lớn hơn chính biến dạng thực tế, dẫn đến kết luận sai lệch.

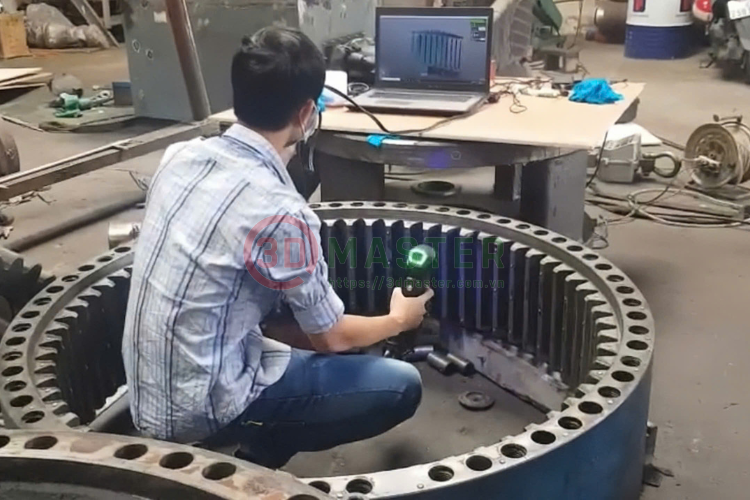

Scan 3D kiểm tra biến dạng chi tiết cơ khí
Trong ngành cơ khí chế tạo, scan 3D kiểm tra biến dạng được sử dụng để đánh giá khuôn sau va chạm, kiểm tra vỏ máy, khung thiết bị hoặc chi tiết đúc bị cong vênh. Trong bảo trì công nghiệp, scan 3D giúp kiểm tra biến dạng kết cấu sau sự cố, hỗ trợ quyết định sửa chữa hay thay thế thiết bị. Trong lĩnh vực ô tô, hàng không và năng lượng, công nghệ này hỗ trợ phân tích sai lệch hình học của các chi tiết chịu tải trọng lớn, từ đó nâng cao độ an toàn vận hành.
3D Master cung cấp dịch vụ scan 3D phát hiện biến dạng phục vụ đo kiểm và phân tích kỹ thuật cho doanh nghiệp công nghiệp. Đơn vị tập trung vào việc đảm bảo dữ liệu đo có thể sử dụng trực tiếp cho phân tích sai lệch, thiết kế ngược và ra quyết định kỹ thuật.
Với hệ thống máy scan 3D công nghiệp chính hãng Faro Creaform có độ chính xác cao đến cấp micromet, 3D Master có khả năng thu thập dữ liệu ổn định ngay cả với bề mặt phức tạp và chi tiết kích thước lớn. Dữ liệu sau scan được xử lý bằng phần mềm chuyên dụng để tạo bản đồ sai lệch trực quan, hỗ trợ kỹ sư đánh giá chính xác mức độ biến dạng.
Nhờ kinh nghiệm triển khai nhiều dự án đo kiểm và thiết kế ngược trong cơ khí, công nghiệp và bảo trì thiết bị, 3D Master mang đến giải pháp đo biến dạng bằng scan 3D phù hợp với yêu cầu kỹ thuật thực tế của từng doanh nghiệp.
Scan 3D đặc biệt hữu ích khi chi tiết có hình học phức tạp, khó đo bằng phương pháp tiếp xúc, hoặc khi cần đánh giá tổng thể toàn bộ bề mặt thay vì một vài điểm rời rạc. Trong các trường hợp không còn bản vẽ gốc, dữ liệu scan 3D còn có thể dùng làm cơ sở cho thiết kế ngược, phục hồi hình dạng chuẩn của chi tiết trước khi bị biến dạng.
Scan 3D hoàn toàn có khả năng phát hiện biến dạng sau va đập với độ chi tiết cao nếu được triển khai bằng thiết bị phù hợp và quy trình đo chính xác. So với phương pháp đo truyền thống, scan 3D phân tích biến dạng mang lại cái nhìn toàn diện về sai lệch hình học, giúp doanh nghiệp ra quyết định kỹ thuật nhanh chóng và chính xác hơn.
Nếu doanh nghiệp của bạn cần kiểm tra biến dạng bằng scan 3D cho chi tiết cơ khí, khuôn mẫu hoặc thiết bị công nghiệp, hãy liên hệ 3D Master để được tư vấn giải pháp đo kiểm phù hợp với yêu cầu thực tế.
